Leírás

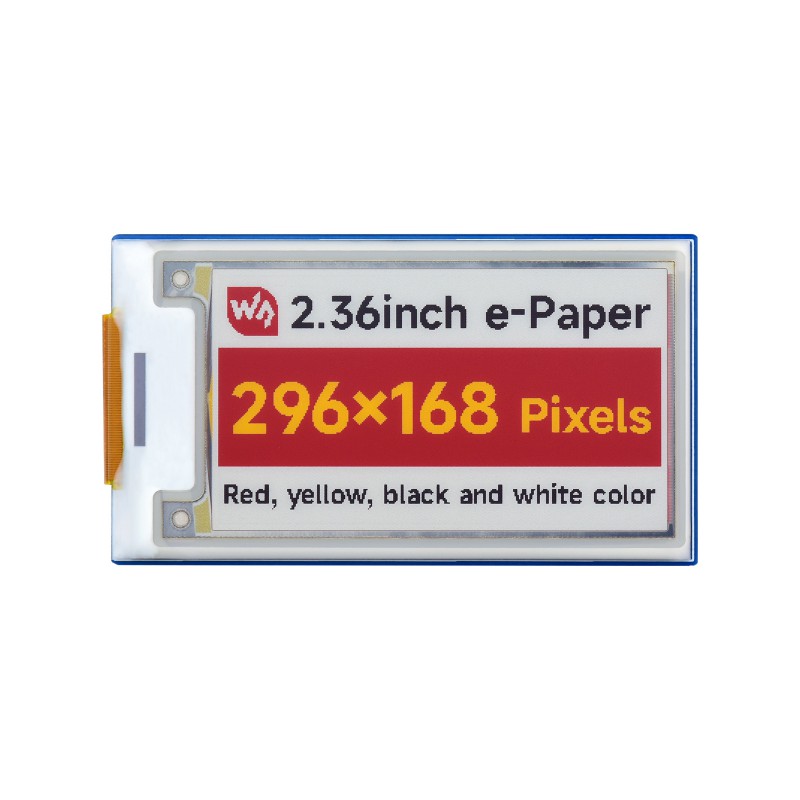

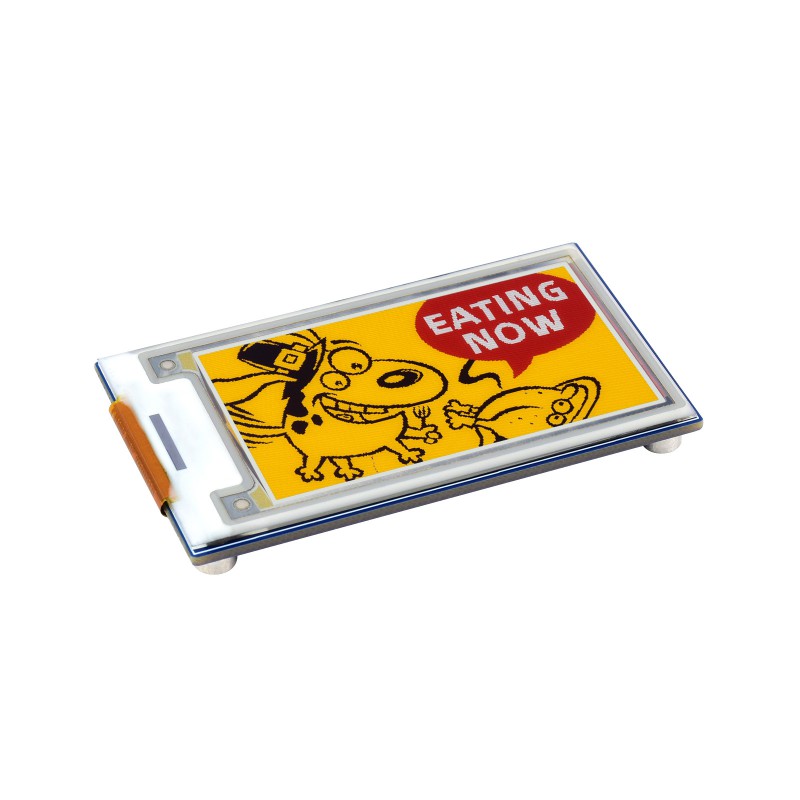

A Waveshare 2,36″ négyszínű e-Paper modul egy e-Ink kijelző 296 × 168 px felbontással, amely négy szín – vörös, sárga, fekete és fehér – megjelenítésére képes.

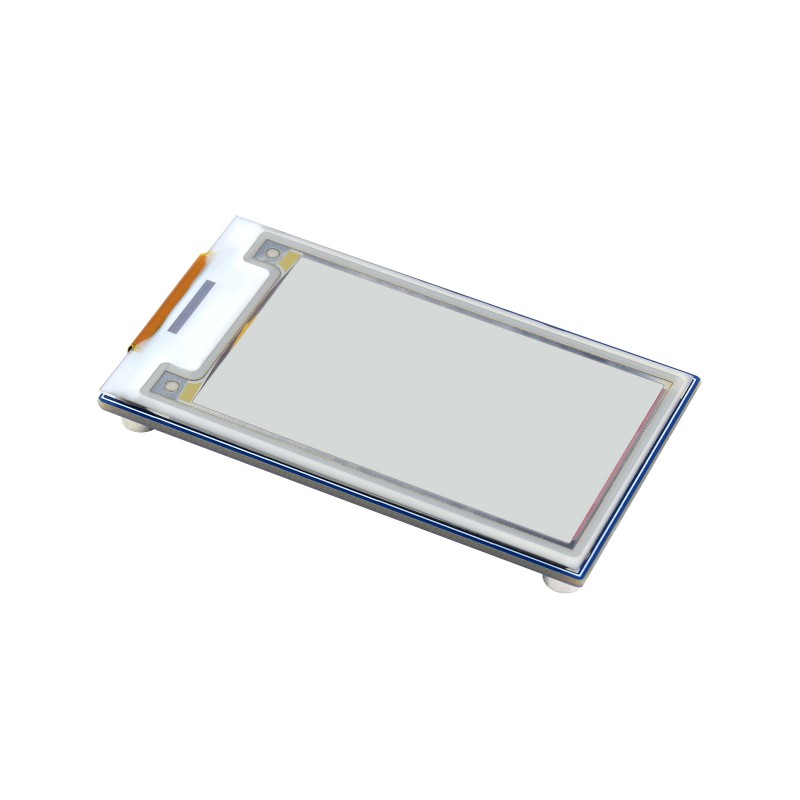

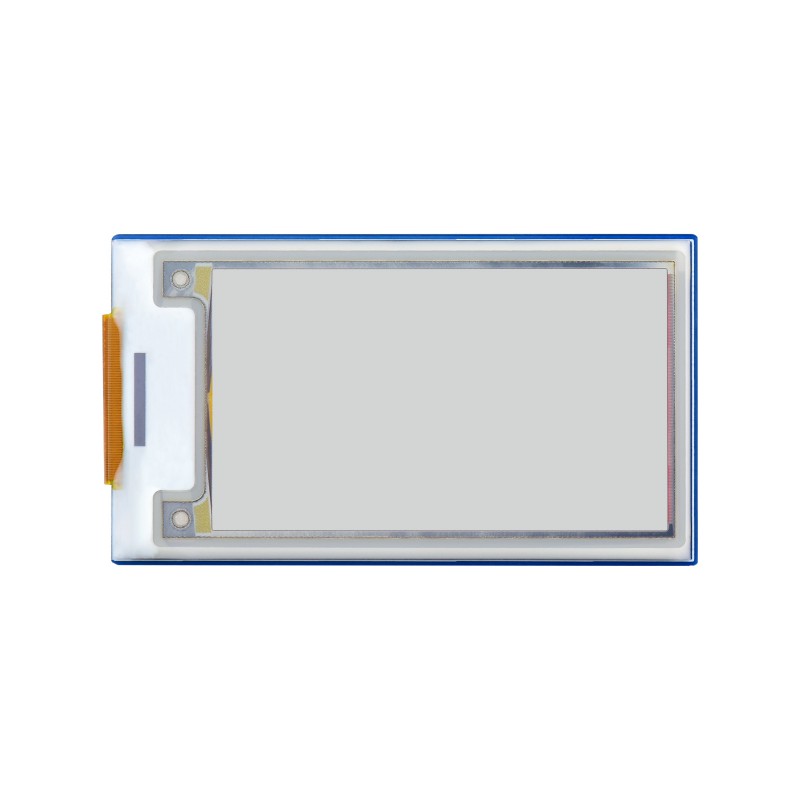

A termék PCB panellel ellátott modulként kerül szállításra, így csatlakoztatása egyszerűbb, mint egy önálló nyers e-Paper panel esetén. A modul használható fejlesztési panelokkal, mint a Raspberry Pi, Arduino, STM32, Jetson Nano és más mikrovezérlőkkel.
A modul SPI interfészen keresztül kommunikál és támogatja a 3-vezetékes és 4-vezetékes SPI csatlakozást. A panelen logikai szintű átalakító található, ami biztosítja a kompatibilitást a 3,3 V és 5 V rendszerekkel.
Az e-Paper technológia nem használ háttérvilágítást, a kép jól olvasható a környezeti fénynél. A kijelző meg tudja őrizni az utoljára megjelenített tartalmat az áramellátás lekapcsolása után is, az energia főként a képfrissítéshez szükséges.
Főbb jellemzők
- Négyszínű megjelenítés – vörös, sárga, fekete és fehér szín
- PCB panellel ellátott modul – egyszerű csatlakozás fejlesztési panelokhoz
- SPI interfész – 3-vezetékes és 4-vezetékes SPI csatlakozás támogatása
- Kompatibilitas 3,3 V / 5 V rendszerekkel – logikai szintű átalakítónak köszönhetően
- Alacsony energiafogyasztás – energia főként a képfrissítéshez szükséges
- Háttérvilágítás nélkül – a kép olvasható a környezeti fénynél
- Képmegőrzés áramellátás nélkül – az utolsó tartalom megmarad az áramellátás lekapcsolása után is
- Széles nézési szög – több mint 170°
- Papírszerű hatás – nyomtatott papírhoz hasonló megjelenés
Műszaki specifikációk
| Átlós | 2,36″ |
| Felbontás | 296 × 168 px |
| Kijelző színei | vörös / sárga / fekete / fehér |
| Szürkeségi szintek | 2 |
| Kommunikációs interfész | SPI |
| SPI típus | 3-vezetékes SPI / 4-vezetékes SPI |
| Tápfeszültség | 3,3 V / 5 V |
| Megjelenítési terület mérete | 52,096 × 29,568 mm |
| Modul méretei | 69,5 × 39,5 mm |
| Pontok közötti távolság | 0,176 × 0,176 mm |
| Teljes frissítési idő | kb. 12 s |
| Fogyasztás frissítéskor | tip. < 57 mW |
| Készenléti áram | < 0,01 µA |
| Nézési szög | > 170° |

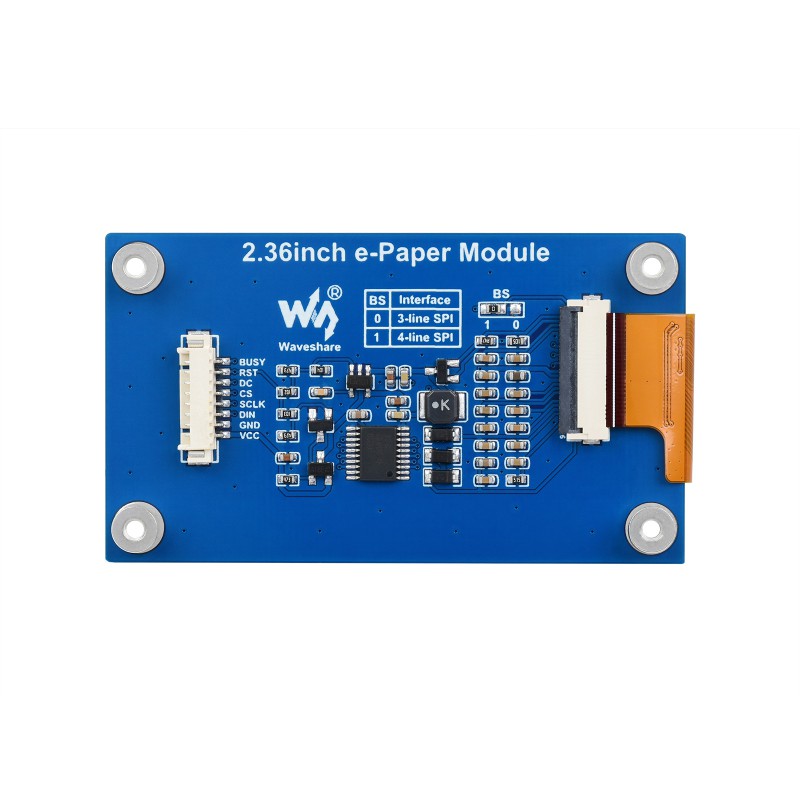

Pinleira
| VCC | 3,3 V / 5 V tápfeszültség |
| GND | Föld |
| DIN | SPI MOSI adatpin |
| CLK / SCLK | SPI órajel pin SCK |
| CS | Chip select, alacsony szinten aktív |
| DC | Adat / parancs választás |
| RST | Külső reset, alacsony szinten aktív |
| BUSY | Kijelző elfoglaltság állapot kimenet |
Csomag tartalma
- 1× Waveshare 2,36″ e-Paper Module (G)
- 1× 8-tüskés kábel
Alkalmazás
- elektronikus árjegyzékek és polccímkék
- információs és állapot kijelzők
- eszközök vagy vagyontárgyak jelölése
- konferencia névjegykártyák és azonosító jelvények
- adatok kiemelése vörös és sárga szín segítségével
- IoT és alacsony energiafogyasztású alkalmazások
- projektek Arduino, Raspberry Pi, STM32 vagy Jetson Nano platformokkal
A bekötésről, dokumentációról és mintakódokról további információk az összeállító weboldalán találhatók: Waveshare 2.36inch e-Paper Module (G) Wiki
