Leírás

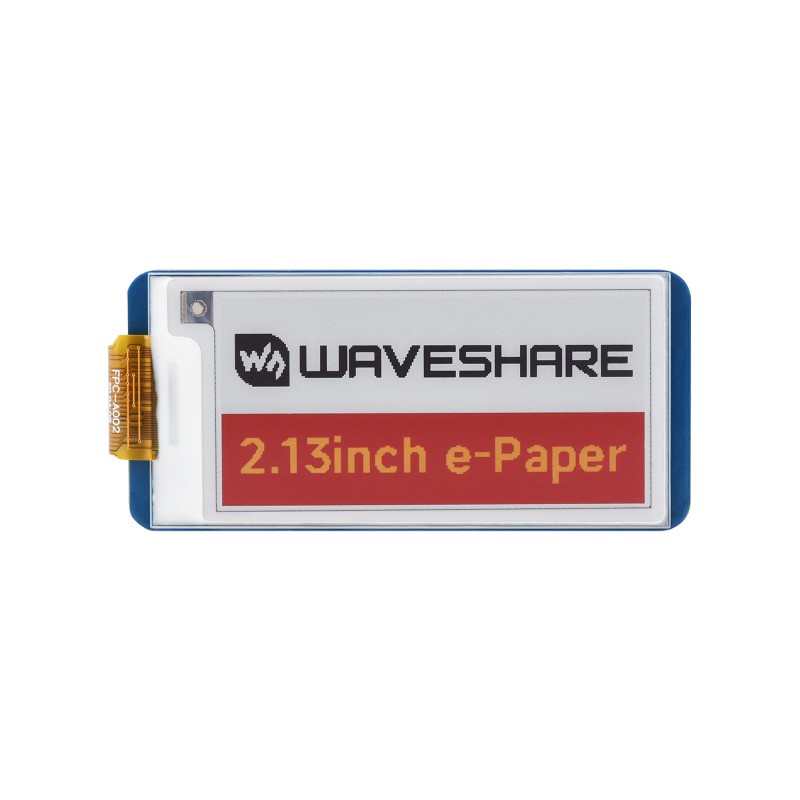

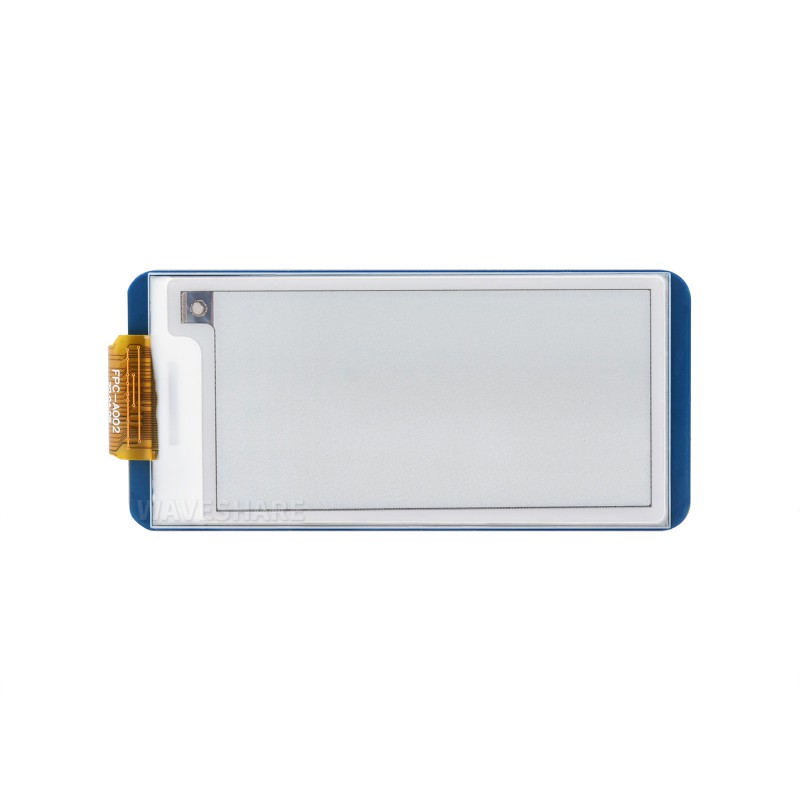

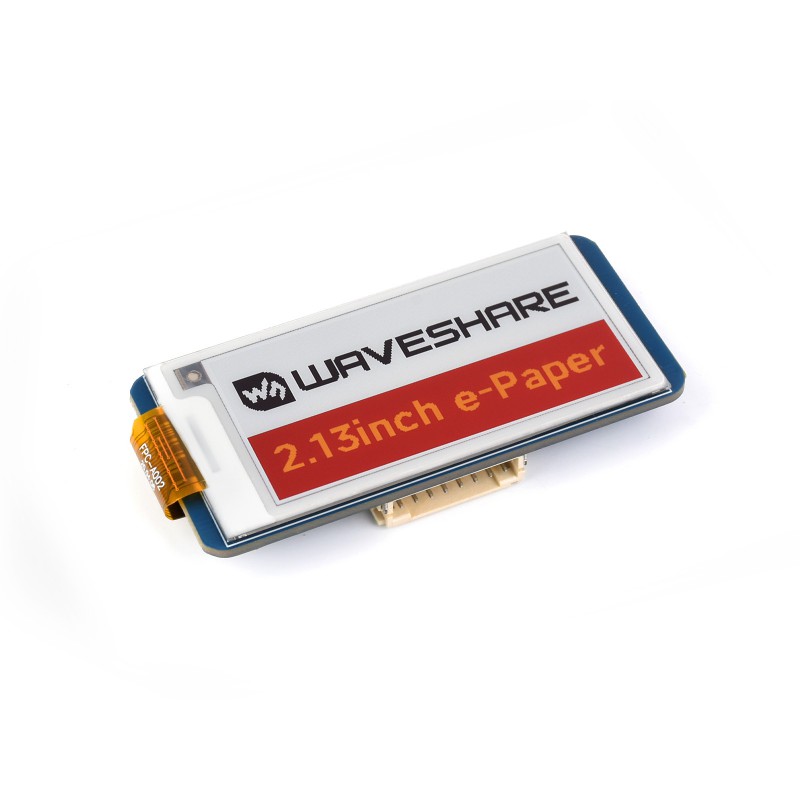

Waveshare 2,13″ négyszínű e-Paper HAT egy kompakt e-Ink kijelzőmodul 250 × 122 px felbontással, amely a tartalmat négy színben jeleníti meg – piros, sárga, fekete és fehér.

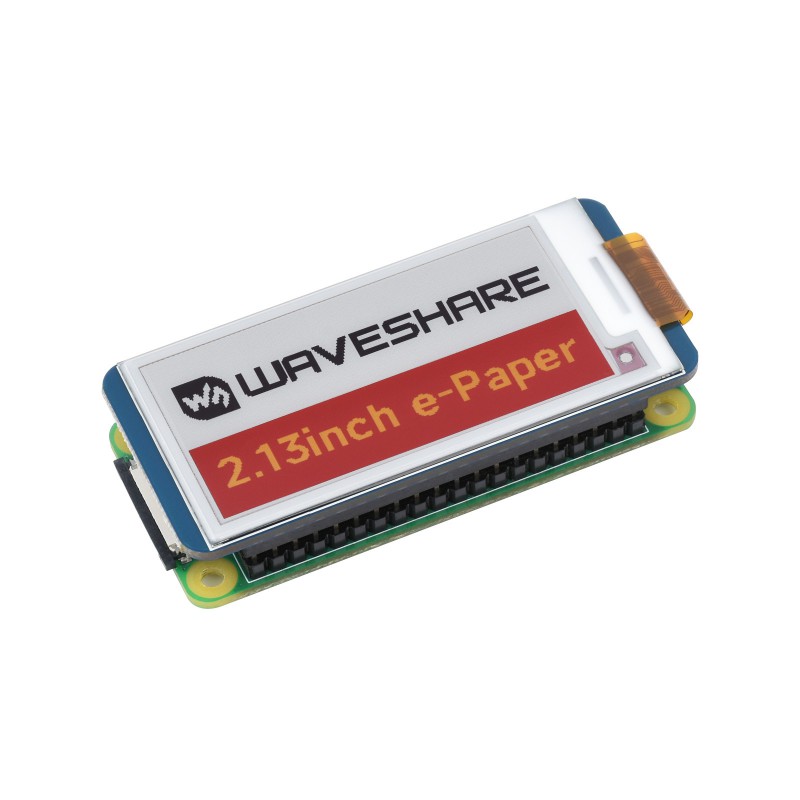

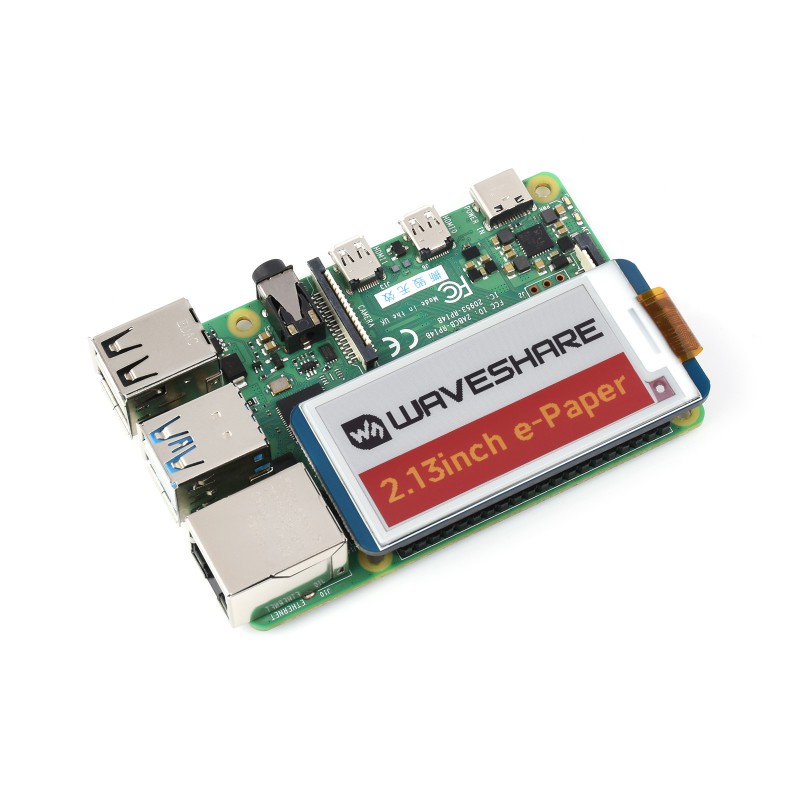

A modul szabványos 40 tűs GPIO-csatlakozóval rendelkezik Raspberry Pi-hez, így egyszerűen használható HAT-kijelzőként Raspberry Pi kártyákhoz. Emellett az SPI-interfész más fejlesztőkártyákhoz, például Arduino, STM32 és egyéb mikrokontrollerekhez való csatlakoztatáshoz is ki van vezetve.

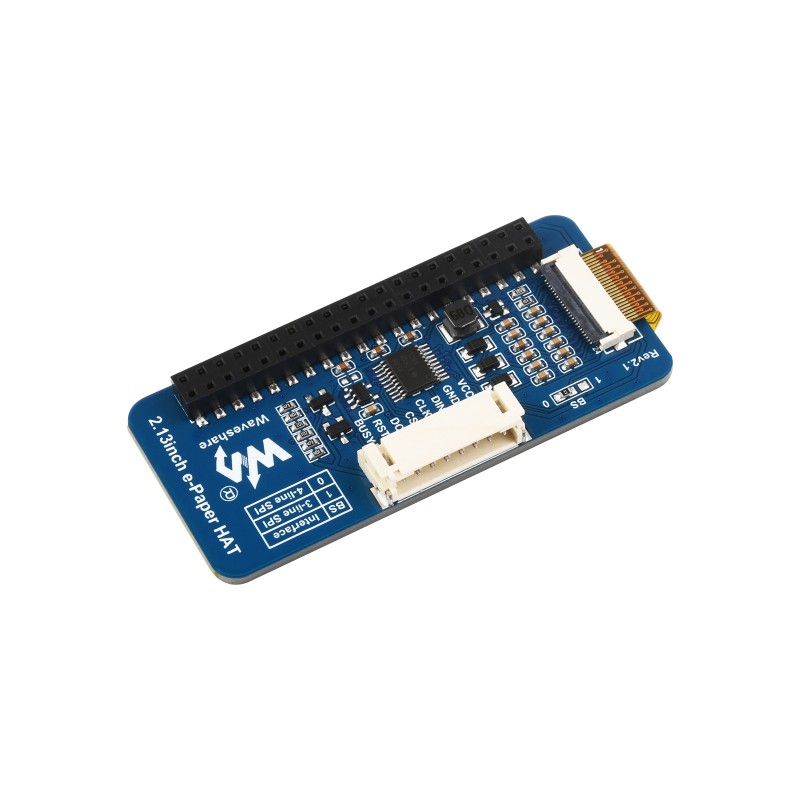

A kijelző SPI-interfészen keresztül kommunikál, és támogatja mind a 3 vezetékes, mind a 4 vezetékes SPI-csatlakozást. Az áramkörön szintillesztő átalakító található, így kompatibilis 3,3 V és 5 V rendszerekkel egyaránt.
Az e-Paper technológia nem használ háttérvilágítást, a kép környezeti fény mellett jól olvasható. A kijelző a tápfeszültség kikapcsolása után is megőrzi az utoljára megjelenített tartalmat, energia pedig elsősorban a kép frissítéséhez szükséges.
Főbb jellemzők
- Négyszínű megjelenítés – piros, sárga, fekete és fehér szín
- Szabványos Raspberry Pi 40 tűs GPIO-csati – egyszerű felhelyezés Raspberry Pi-re
- SPI-interfész – 3 vezetékes és 4 vezetékes SPI-csatlakozás támogatása
- Kompatibilitás 3,3 V / 5 V rendszerekkel – a szintillesztő átalakítónak köszönhetően
- Alacsony energiafogyasztás – energia elsősorban a kép frissítéséhez szükséges
- Háttérvilágítás nélkül – a kép környezeti fény mellett olvasható
- Képmegtartás tápellátás nélkül – az utolsó tartalom a tápfeszültség kikapcsolása után is megjelenítve marad
- Széles betekintési szög – több mint 170°
- Papírszerű hatás – nyomtatott papírhoz hasonló megjelenés
Műszaki adatok
| Képátló | 2,13″ |
| Felbontás | 250 × 122 px |
| Kijelző színei | piros / sárga / fekete / fehér |
| Szürkeárnyalatok | 2 |
| Kommunikációs interfész | SPI |
| SPI típusa | 3 vezetékes SPI / 4 vezetékes SPI |
| Tápfeszültség | 3,3 V / 5 V |
| Kijelzőfelület mérete | 48,55 × 23,70 mm |
| Modul méretei | 65 × 30,2 mm |
| Képpontosztás | 0,1943 × 0,1942 mm |
| Teljes frissítési idő | kb. 25 s |
| Fogyasztás frissítés közben | tip. 26,4 mW |
| Készenléti áram | < 0,01 µA |
| Betekintési szög | > 170° |
| GPIO-csatlakozó | Szabványos Raspberry Pi 40 tűs csati |

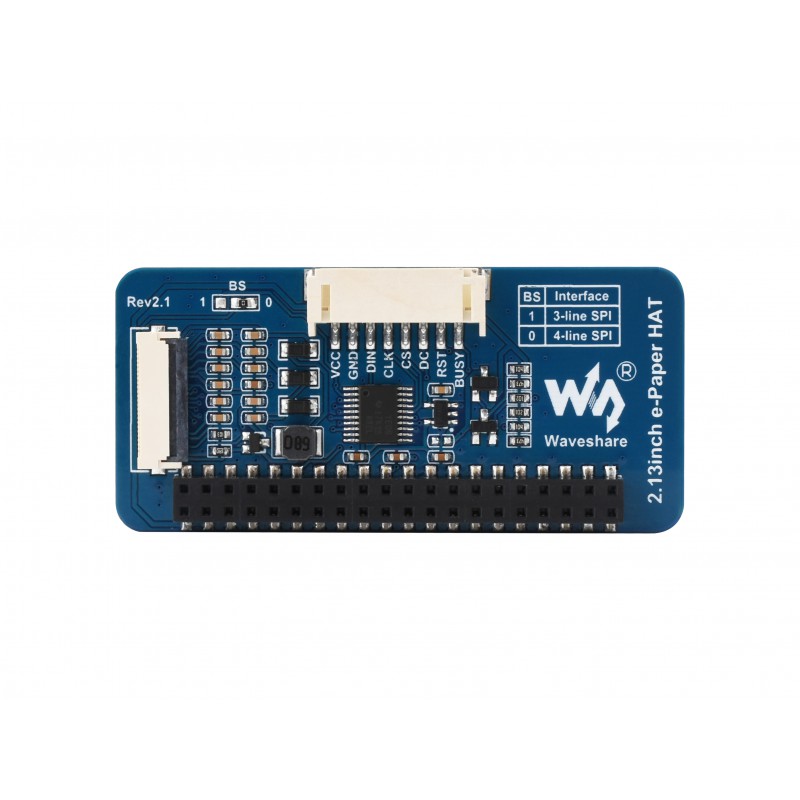

Az SPI-interfész lábkiosztása
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| DIN | SPI MOSI adatpin |
| SCLK | SPI órajel-pin SCK |
| CS | Chipkiválasztás, alacsony szinten aktív |
| DC | Adat / parancs kiválasztása |
| RST | Külső reset, alacsony szinten aktív |
| BUSY | A kijelző foglaltsági állapotának kimenete |
Felhasználás
- elektronikus árcímkék és polccímkék
- információs és állapotkijelzők
- eszközök vagy vagyontárgyak jelölése
- konferencia-névtáblák és azonosító címkék
- adatok kiemelése piros és sárga színnel
- IoT és alacsony energiaigényű alkalmazások
- Raspberry Pi, Arduino vagy STM32 alapú projektek
A bekötésről, dokumentációról és mintakódokról további információkat a gyártó oldalán talál: Waveshare 2.13inch e-Paper HAT (G) Wiki
