Leírás

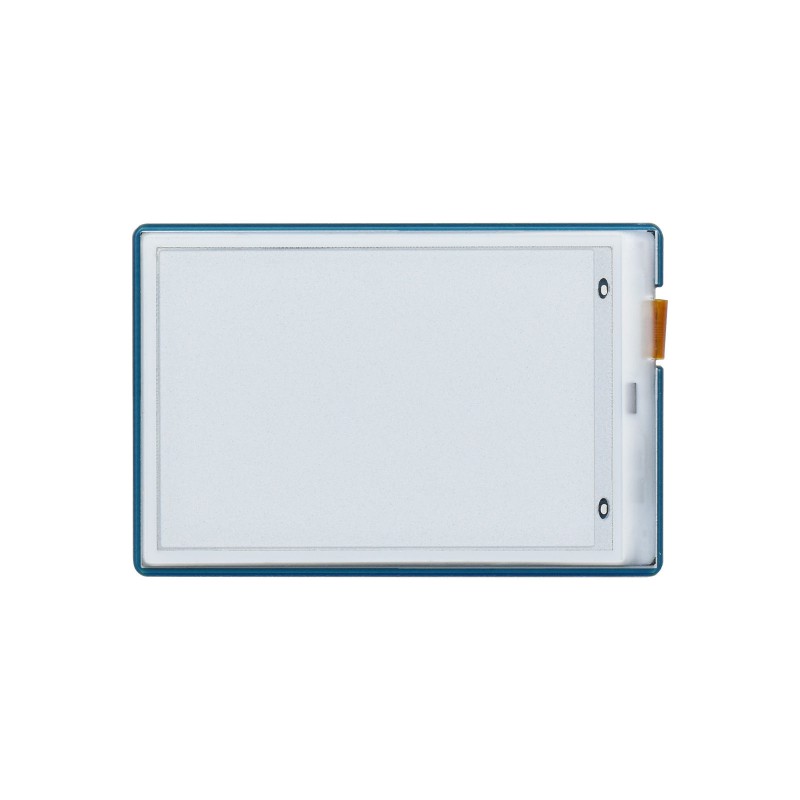

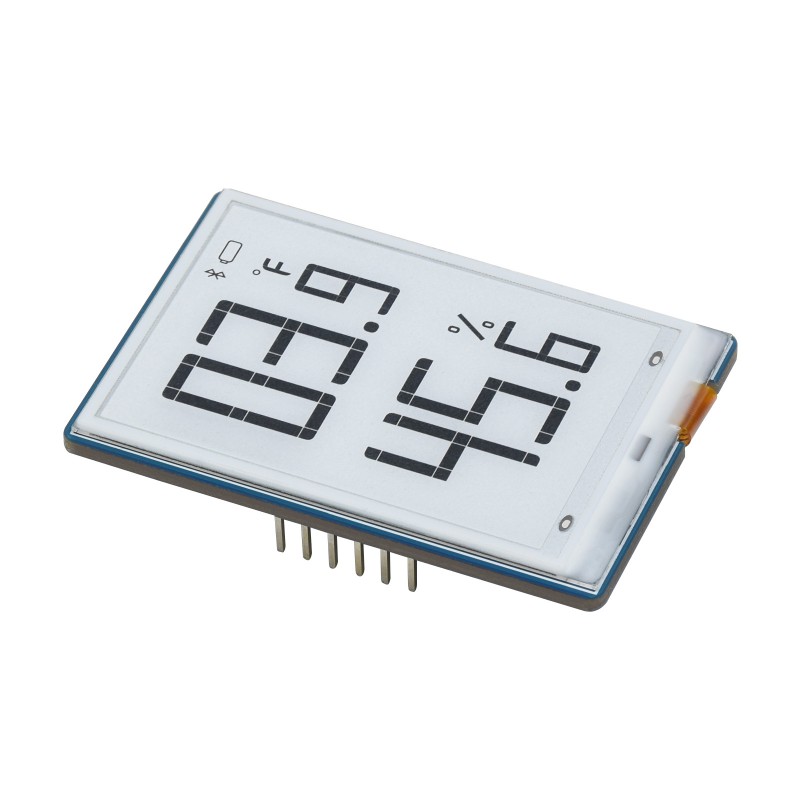

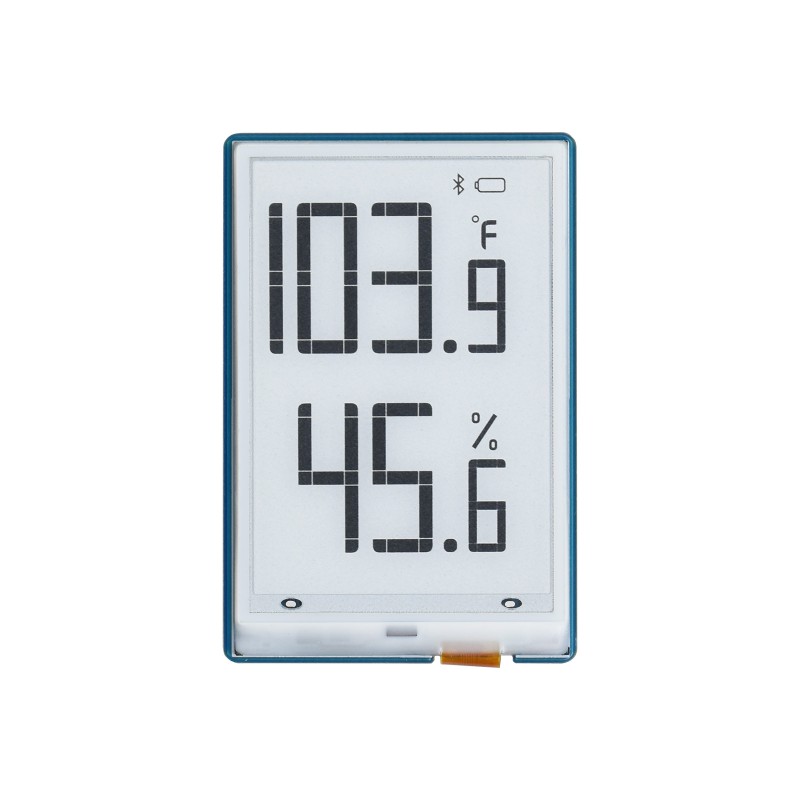

Waveshare 1,9″ szegmenses e-Paper kijelző egy kompakt fekete-fehér e-Paper modul 91 szegmenssel. Számok, szimbólumok és egyszerű állapotadatok megjelenítésére szolgál olyan alkalmazásokban, mint a hőmérők, páramérők, párásítók, digitális mérőműszerek vagy alacsony fogyasztású eszközök.
A hagyományos grafikus e-Paper kijelzőkkel ellentétben ez nem pixelalapú kijelző, hanem szegmenses kijelző. Ez azt jelenti, hogy előre meghatározott szegmenseket, szimbólumokat és számjegyeket jelenít meg. Ennek köszönhetően különösen alkalmas mérőműszerekhez és olyan eszközökhöz, ahol konkrét értékeket és állapotikonokat jelenítenek meg.
A kijelző e-Paper technológiát használ, amely nem igényel háttérvilágítást, és környezeti fényben jól olvasható. Az utoljára megjelenített tartalom a tápfeszültség kikapcsolása után is látható marad a kijelzőn, energia pedig főként a kijelző frissítéséhez szükséges.
A modul I2C interfészen keresztül kommunikál, és kompatibilis olyan fejlesztőlapokkal, mint a Raspberry Pi, Arduino, STM32 és más mikrokontrollerek. A lapon logikai szintátalakító található, így a modul 3,3 V-os és 5 V-os rendszerekkel is használható.
Főbb jellemzők
- 91 szegmens – számok, szimbólumok és állapotikonok megjelenítése
- Fekete-fehér megjelenítés – fekete és fehér szín
- I2C interfész – egyszerű csatlakoztatás mikrokontrollerhez
- Részleges frissítés támogatása – a megváltozott adatok gyorsabb frissítése
- Alacsony energiafogyasztás – energia főként a kijelző frissítéséhez szükséges
- Háttérvilágítás nélkül – a kép környezeti fényben olvasható
- Kép megtartása tápfeszültség nélkül – az utolsó tartalom a tápfeszültség kikapcsolása után is látható marad
- Kompatibilitás 3,3 V / 5 V-os rendszerekkel – a logikai szintátalakítónak köszönhetően
- Széles betekintési szög – több mint 170°
Műszaki adatok
| Képátló | 1,9″ |
| Kijelző típusa | Szegmenses e-Paper |
| Szegmensek száma | 91 |
| Kijelző színei | fekete / fehér |
| Szürkeárnyalatok | 2 |
| Kommunikációs interfész | I2C |
| Tápfeszültség | 3,3 V / 5 V |
| Kijelzőfelület mérete | 41,35 × 28,11 mm |
| Részleges frissítési idő | kb. 0,3 s |
| Teljes frissítési idő | kb. 2 s |
| Fogyasztás frissítéskor | jellemzően < 5 mW |
| Készenléti áram | < 0,01 µA |
| Betekintési szög | > 170° |

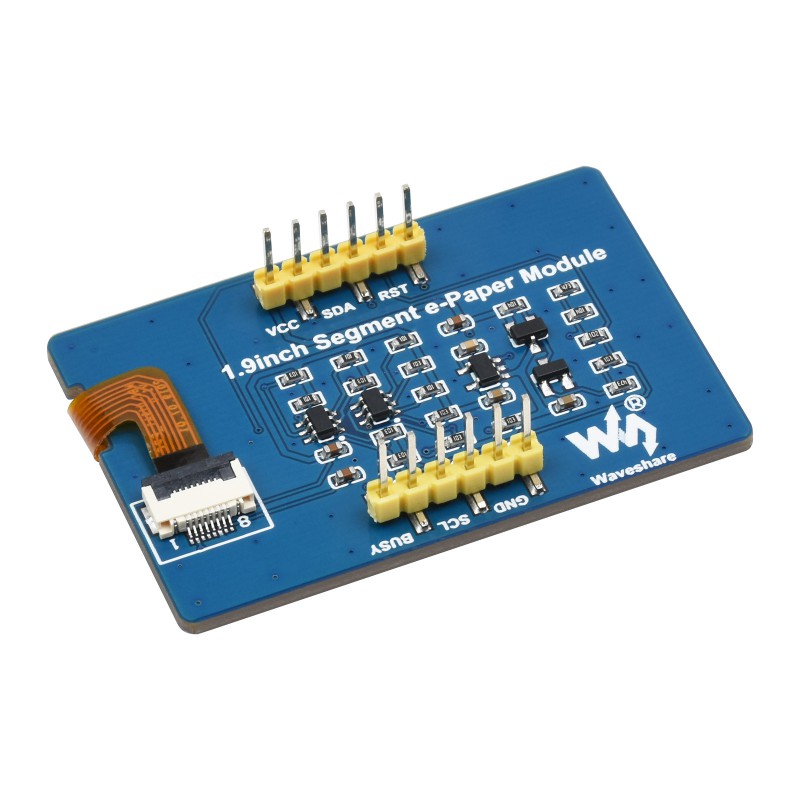

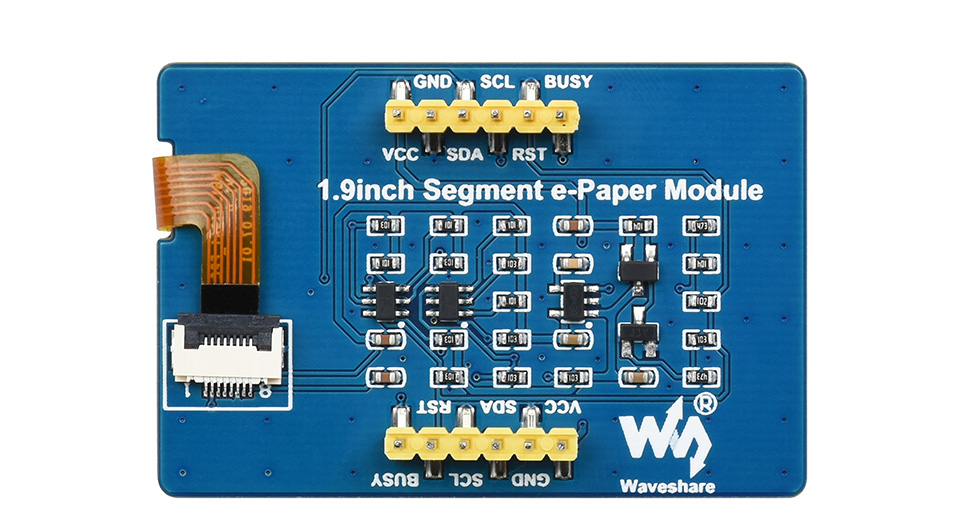

Érintkezők leírása
| VCC | Tápfeszültség 3,3 V / 5 V |
| GND | Föld |
| SDA | I2C adatvonal |
| SCL | I2C órajelvonal |
| RST | Külső reset, alacsony szinten aktív |
| BUSY | A kijelző foglaltsági állapotának kimenete |
Csomag tartalma
- 1× Waveshare 1,9″ szegmenses e-Paper modul
- 1× 6 érintkezős kábel
Felhasználás
- hőmérők és páramérők
- párásítók
- digitális mérőműszerek
- állapotjelzők
- alacsony fogyasztású IoT-eszközök
- mért értékek megjelenítése
- Arduino, Raspberry Pi vagy STM32 projektek
A bekötéssel, dokumentációval és mintakódokkal kapcsolatos további információk a gyártó oldalán találhatók: Waveshare 1.9inch Segment e-Paper Module Wiki
