Leírás

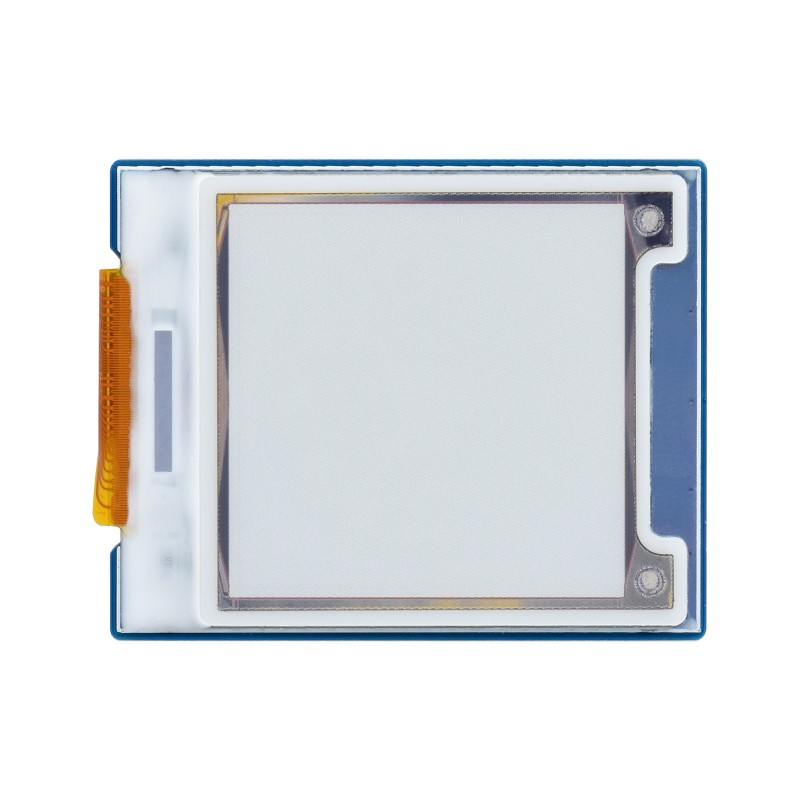

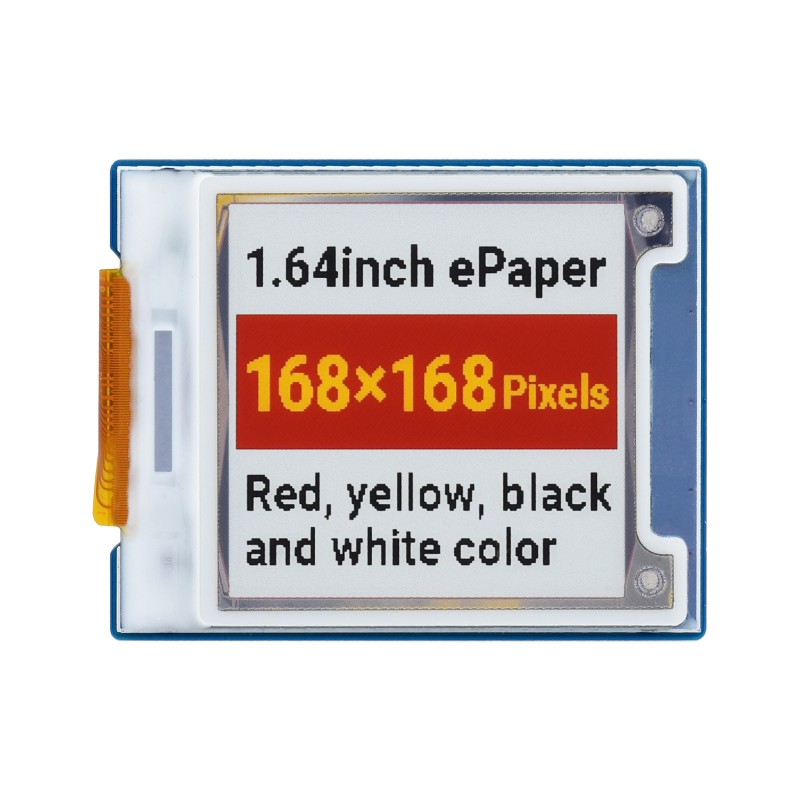

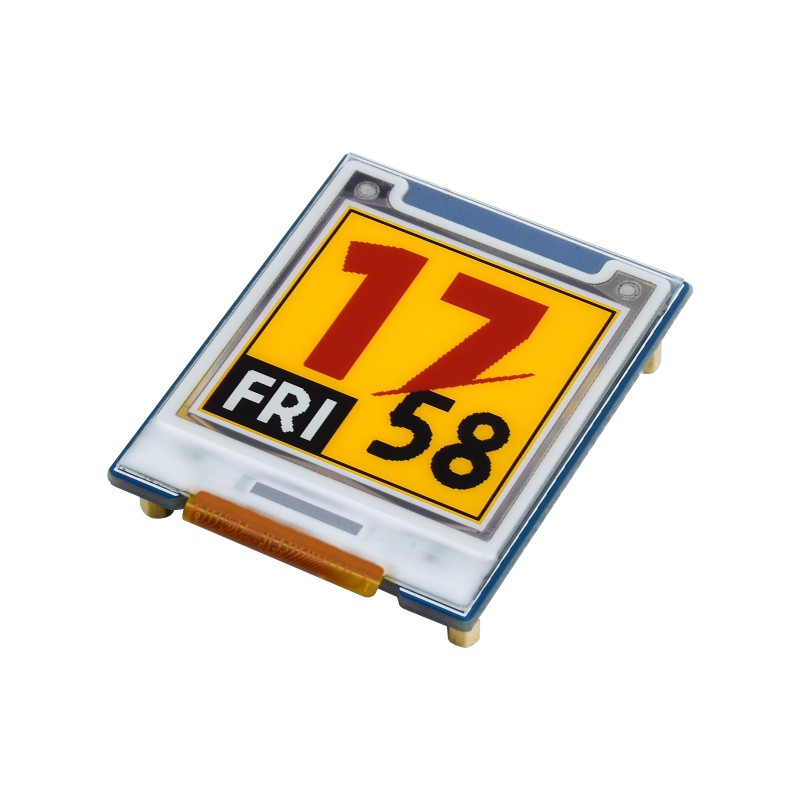

Waveshare 1,64″-os négyszínű e-Paper modul egy kompakt e-Ink kijelző 168 × 168 px felbontással, amely négy színben jeleníti meg a tartalmat – piros, sárga, fekete és fehér. Alkalmas szövegek, ikonok, egyszerű grafikai elemek, állapotadatok, elektronikus árcímkék vagy információs címkék megjelenítésére.

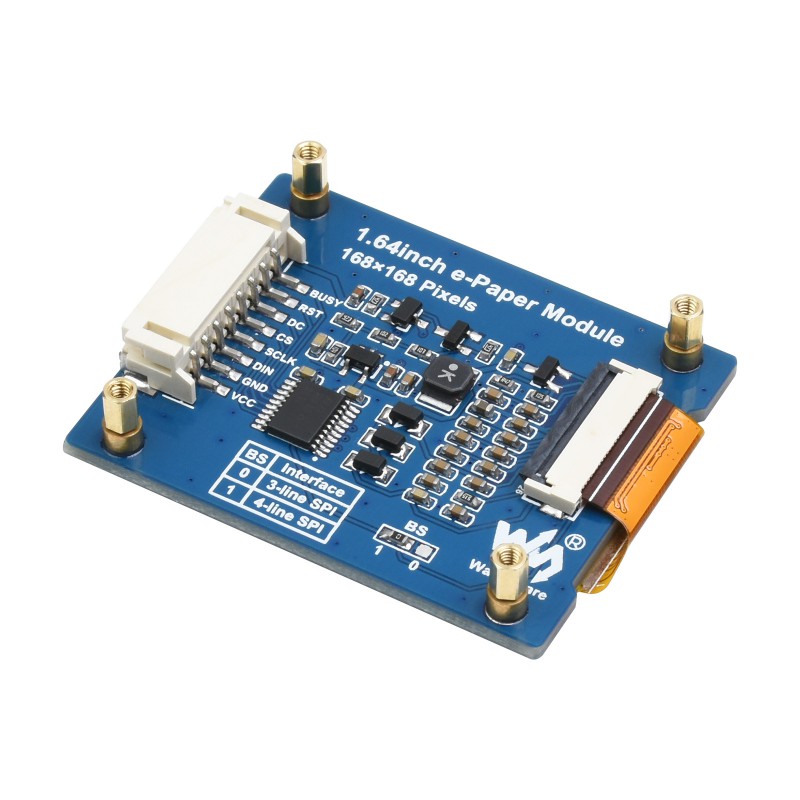

A nyers e-Paper panellel ellentétben ez a termék modulként, NYÁK-lappal kerül szállításra. Ennek köszönhetően a csatlakoztatás egyszerűbb, és a modul közvetlenül használható fejlesztőlapokkal, például Raspberry Pi-vel, Arduinóval, STM32-vel és más mikrokontrollerekkel.
A modul SPI-interfészen keresztül kommunikál, és támogatja a 3-vezetékes és 4-vezetékes SPI-csatlakozást is. A lapon szintillesztő található, így kompatibilis mind 3,3 V-os, mind 5 V-os rendszerekkel.
Az e-Paper technológia nem használ háttérvilágítást, a kép környezeti fénynél jól olvasható. A kijelző az utoljára megjelenített tartalmat a tápellátás lekapcsolása után is megőrzi, energia főként a kép frissítéséhez szükséges.
Főbb jellemzők
- 1,64″-os e-Paper modul – kompakt négyzet alakú kijelző címkékhez és információs alkalmazásokhoz
- 168 × 168 px felbontás – alkalmas szövegekhez, ikonokhoz és egyszerű grafikákhoz
- Négyszínű megjelenítés – piros, sárga, fekete és fehér szín
- Modul NYÁK-lappal – egyszerűbb csatlakoztatás fejlesztőlapokhoz
- SPI-interfész – 3-vezetékes és 4-vezetékes SPI-csatlakozás támogatása
- Kompatibilitás 3,3 V-os / 5 V-os rendszerekkel – a szintillesztőnek köszönhetően
- Alacsony energiafogyasztás – energia főként a kép frissítéséhez szükséges
- Háttérvilágítás nélkül – a kép környezeti fénynél olvasható
- Képmegőrzés tápellátás nélkül – az utolsó tartalom a tápellátás lekapcsolása után is megjelenítve marad
- Széles betekintési szög – több mint 170°
- Papírszerű hatás – nyomtatott papírhoz hasonló megjelenés
Műszaki adatok
| Képátló | 1,64″ |
| Felbontás | 168 × 168 px |
| Kijelző színei | piros / sárga / fekete / fehér |
| Szürkeárnyalatok | 2 |
| Kommunikációs interfész | SPI |
| SPI típusa | 3-vezetékes SPI / 4-vezetékes SPI |
| Tápfeszültség | 3,3 V / 5 V |
| Kijelzőfelület mérete | 29,568 × 29,568 mm |
| Modul méretei | 47 × 38 mm |
| Pontosztás | 0,176 × 0,176 mm |
| Teljes frissítési idő | kb. 12 s |
| Fogyasztás frissítés közben | tip. < 57 mW |
| Készenléti áram | < 0,01 µA |
| Betekintési szög | > 170° |
Érintkezők leírása
| VCC | Tápellátás 3,3 V / 5 V |
| GND | Föld |
| DIN | SPI MOSI adatérintkező |
| CLK | SPI órajel-érintkező SCK |
| CS | Chipkiválasztás, alacsony szinten aktív |
| DC | Adat / parancs kiválasztása |
| RST | Külső reset, alacsony szinten aktív |
| BUSY | A kijelző foglaltsági állapotának kimenete |
Csomagolás tartalma
- 1× Waveshare 1,64″-os e-Paper modul (G)
- 1× 8 érintkezős kábel
Felhasználás
- elektronikus árcímkék és polccímkék
- információs és állapotkijelzők
- eszközök vagy vagyontárgyak jelölése
- konferenciai névtáblák és azonosító címkék
- adatok kiemelése piros és sárga színnel
- IoT és alacsony energiafogyasztású alkalmazások
- projektek Arduinóval, Raspberry Pi-vel, STM32-vel
A bekötésről, dokumentációról és mintakódokról további információkat a gyártó oldalán talál: Waveshare 1.64inch e-Paper Module (G) Wiki
