Leírás

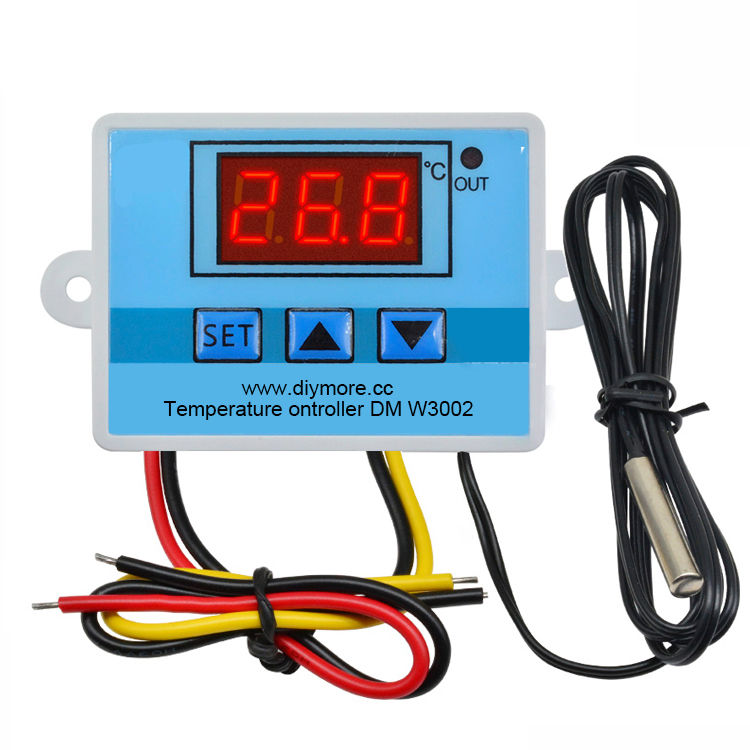

A W3002 egy digitális mikroszámítógépes termosztátkapcsoló LED-kijelzővel, amely pontos hőmérséklet-szabályozásra szolgál széles tartományban, −50 °C és 110 °C között. A közvetlen hálózati táplálásnak (AC 110 – 220 V) köszönhetően nincs szükség külső tápegységre.
A modul lehetővé teszi a hőmérséklet kalibrálását és a késleltetett indítás beállítását is, így különféle fűtési és hűtési alkalmazásokhoz is alkalmas háztartási és ipari környezetben egyaránt. A műanyag ház falra akasztásra lett tervezve, ami megkönnyíti a felszerelést a vezérelt berendezés közelében.
Megjegyzés: ez a transzformátoros verzió (közvetlen hálózati táplálás 110 – 220 V AC).
Főbb jellemzők
- Széles hőmérséklet-szabályozási tartomány −50 °C és 110 °C között
- Közvetlen hálózati táplálás AC 110 – 220 V
- Hőmérséklet-kalibrálási funkció
- Késleltetett indítási funkció
- Digitális LED-kijelző
- Műanyag ház falra akasztáshoz
Műszaki specifikációk
| Táplálás | AC 110 – 220 V |
|---|---|
| Hőmérséklet-szabályozási tartomány | −50 és 110 °C között |
| Pontosság | 0,5 °C |
| Anyag | műanyag |

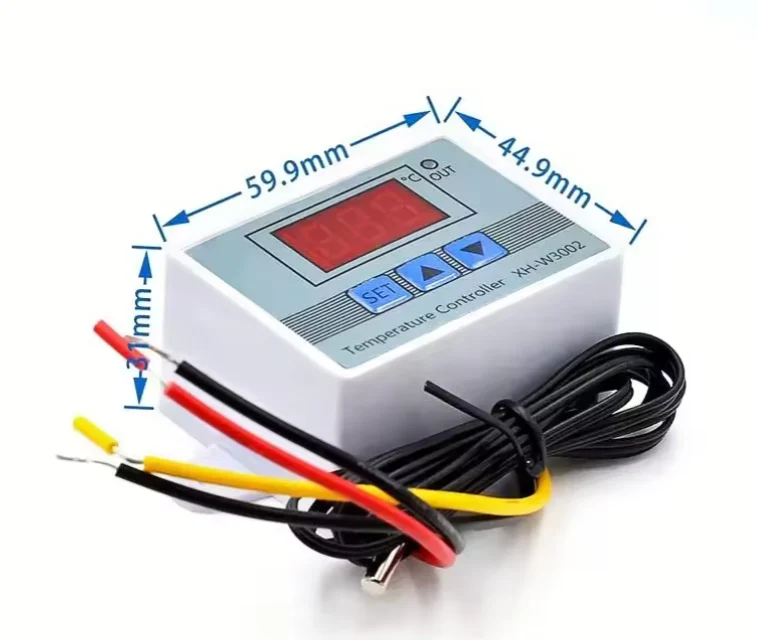

| Méretek (H × Sz × M) | 60 × 45 × 31 mm |
| Hőmérséklet-szonda kábelhossza | 97 mm |
| Kijelző mérete | 1,9″-ig |
| Kijelző típusa | digitális LED |
| Felhasználás | ipari és háztartási |
Felhasználás
- fűtés és hűtés vezérlése
- ipari hőmérséklet-szabályozó rendszerek
- háztartási barkács hőmérséklet-projektek

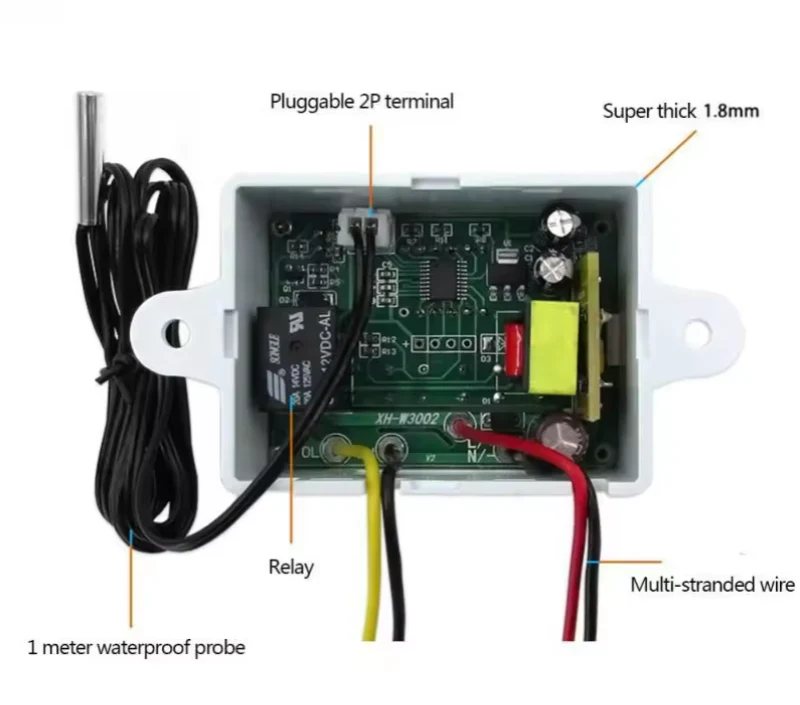

Bekötés (a táplálás mindig legyen leválasztva!): NTC = szonda, IN = hálózat 110–220 V, OUT = fogyasztó

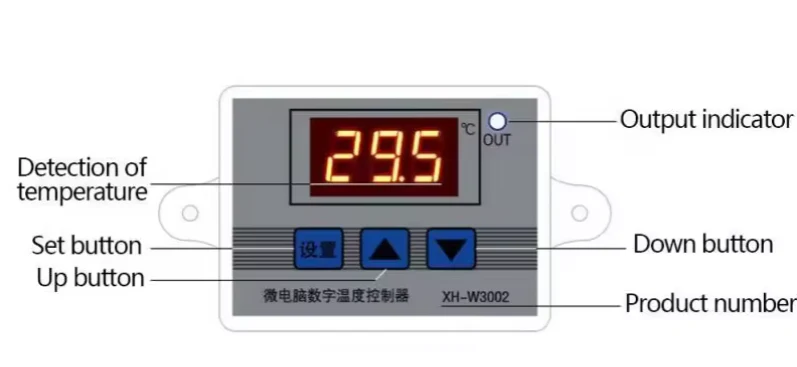

Kezelés: SET, ▲, ▼ gombok. A kijelző az aktuális hőmérsékletet mutatja.

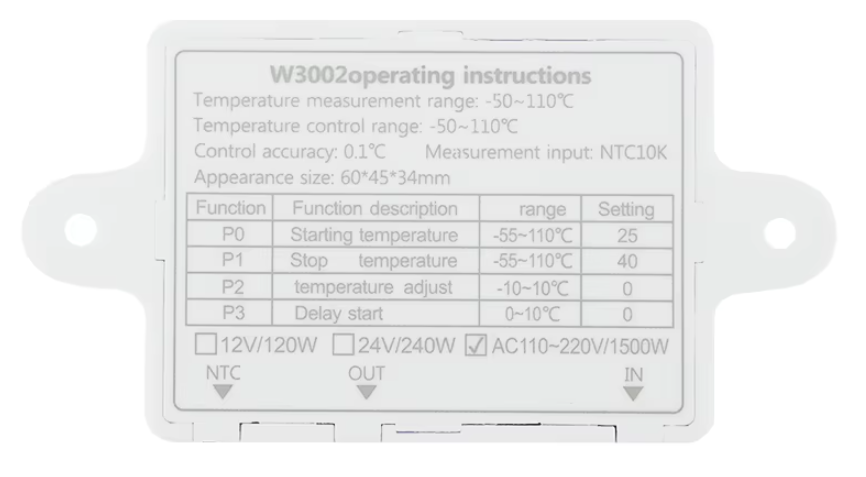

Beállítás: nyomd meg a SET gombot → állítsd be ▲/▼ gombokkal → SET a következő paraméterhez:
- P0 = alsó határérték
- P1 = felső határérték
- P2 = hőmérséklet-kalibrálás
- P3 = bekapcsolási késleltetés
Kapcsolási működés:
- Fűtés: bekapcsol P0 alatt, kikapcsol P1-en
- Hűtés: bekapcsol P1 felett, kikapcsol P0 alatt
A csomagolás tartalma
- 1× W3002 digitális termosztát transzformátorral
- 1× hőmérséklet-szonda
