Leírás

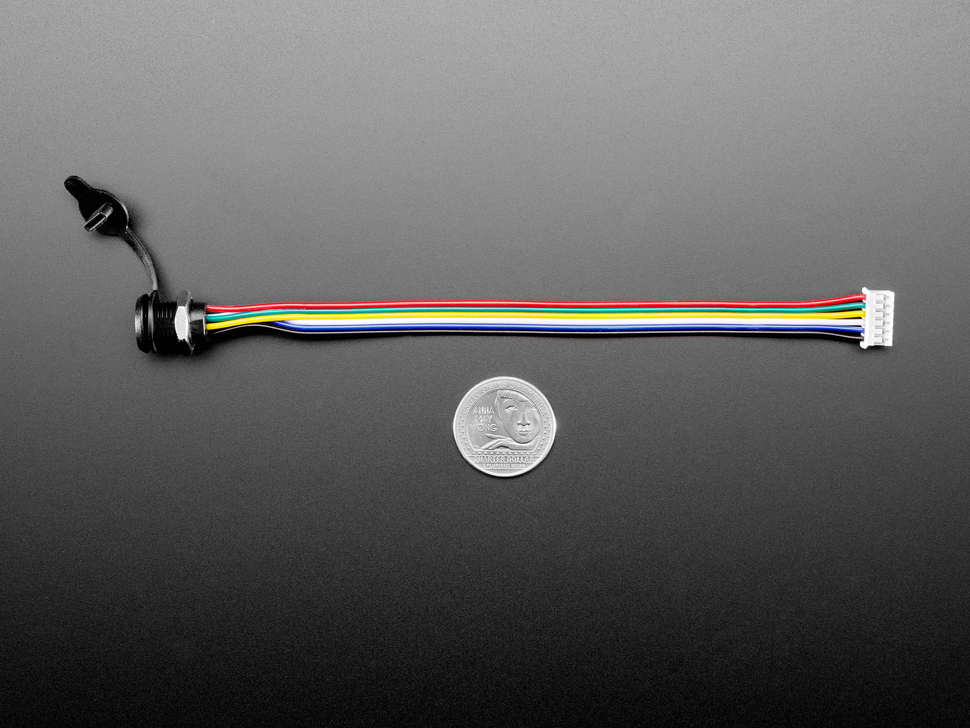

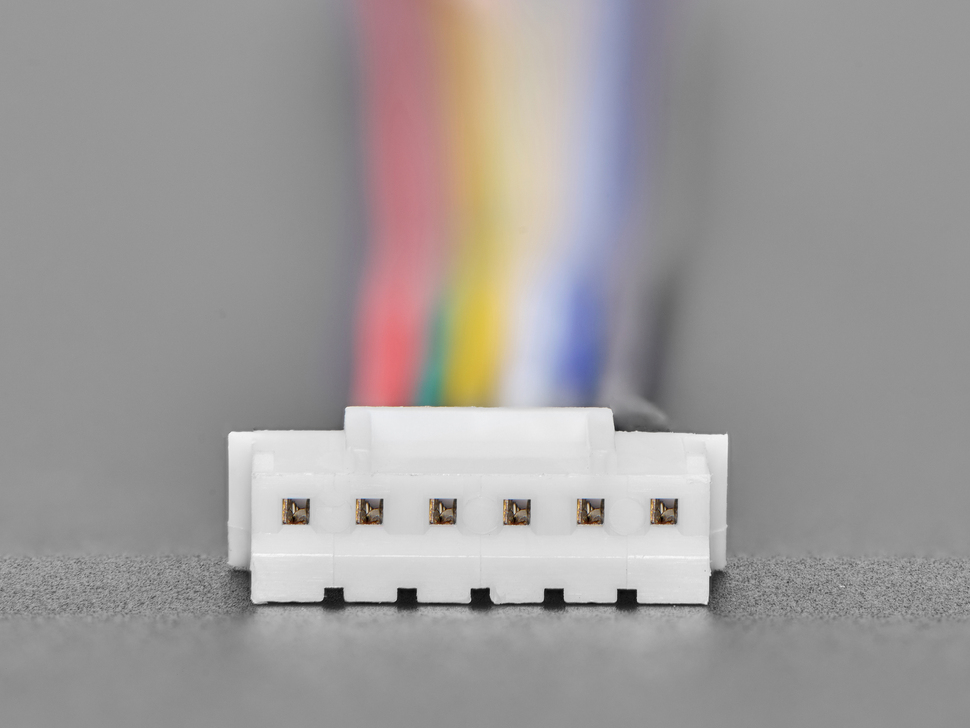

Ez a paneles USB-C kábel lehetővé teszi az USB-C csatlakozó egyszerű hozzáadását a projekt dobozához vagy panelhez. Az egyik oldalon egy kis csavarzat típusú USB-C csatlakozó található a panel beépítéshez, a másik oldalon pedig egy 6-pin JST PH csatlakozó egyedi szín-kódolt vezetékekkel az áramellátáshoz, az adathoz és a CC vonalakhoz.

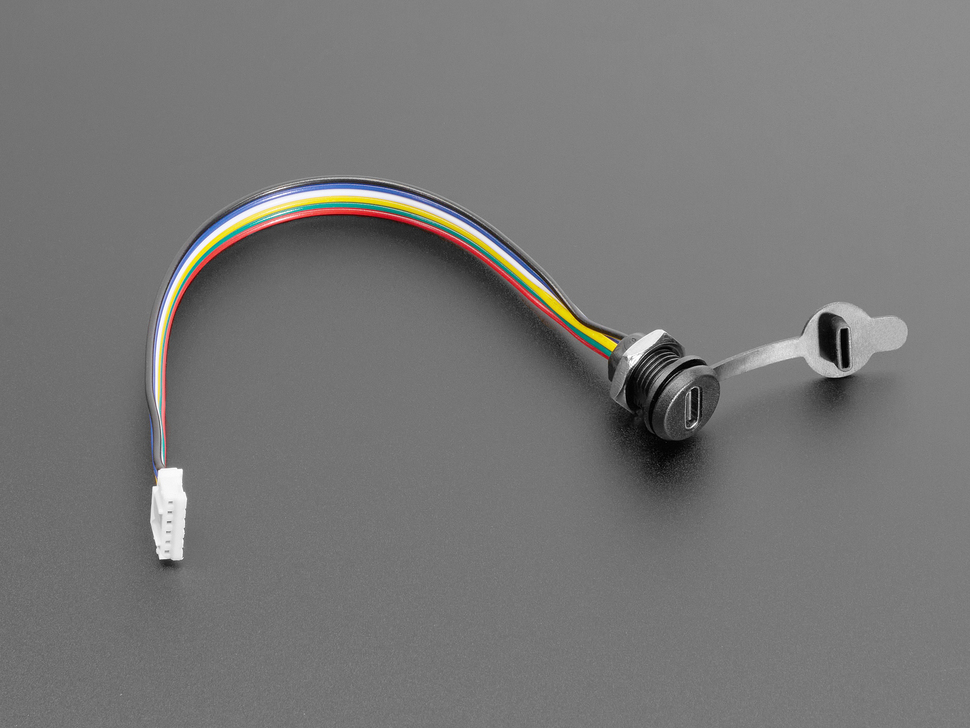

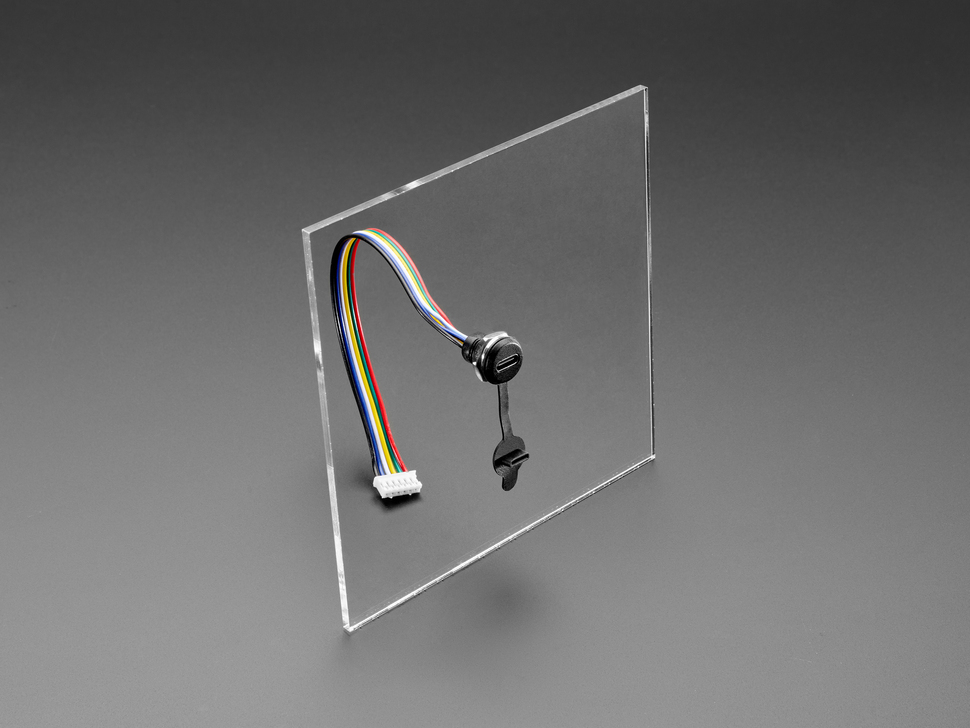

A beépítéshez nincs szükség speciális alakú kivágásokra – elegendő egy 11 – 13,5 mm átmérőjű furatot fúrni fába, műanyagba vagy fémbe, az anyát lecsavarni, a dugót becsúsztatni és az anyát újra meghúzni. Az csatlakozó legfeljebb 7 mm vastagságú panelek számára alkalmas. A csomag tartalmaz egy védőborítékot is, amely védi az USB-C portot por és szennyeződésektől.
Figyelmeztetés: a kábel CC pinnjeivel ellátva van és belsőleg egy 5,1 kΩ ellenálláson keresztül van a földre kötve, amely biztosítja az alapértelmezett 5 V / 2 A fogyasztást. A magasabb feszültségek USB PD-n keresztüli egyeztetéséhez a csatlakoztatott eszköznek képesnek kell lennie kezelni a beépített pull-down ellenállásokat.
Fő jellemzők
- Paneles USB-C csatlakozó az egyik oldalon, 6-pin JST PH a másik oldalon
- Alkalmas 11 – 13,5 mm átmérőjű furatokhoz – speciális kivágás nélkül
- Beépítés legfeljebb 7 mm vastagságú panelek számára
- CC pinnekkel kimondva 5,1 kΩ belső ellenálláson keresztül a földhöz (alapértelmezett 5 V / 2 A)
- Védőborítékkal por és szennyeződések ellen
- Vezeték szín-kódolása: piros (áramellátás), fekete (GND), fehér (D−), kék (D+), zöld (CC1), sárga (CC2)
Műszaki specifikációk
| Csatlakozó (panel) | USB-C alj, csavarzat rögzítés |
|---|---|
| Csatlakozó (kábel) | 6-pin JST PH |
| Furat átmérő tartomány | 11 – 13,5 mm |
| Maximális panel vastagság | 7 mm (0,275″) |
| Külső átmérő (anyával) | ~14 mm |
| Alapértelmezett teljesítmény | 5 V / 2 A |
| Vezeték szín-kódolása | piros – PWR, fekete – GND, fehér – D−, kék – D+, zöld – CC1, sárga – CC2 |
Felhasználás
- USB-C port hozzáadása a projekt dobozához vagy panelhez
- DIY hordozható eszközök USB-C töltéssel
- maker és prototípusos projektek
A csomag tartalmazza
- 1× paneles USB-C – JST PH 6-pin kábel csavarzat anyával és védőborítékkal
