Leírás

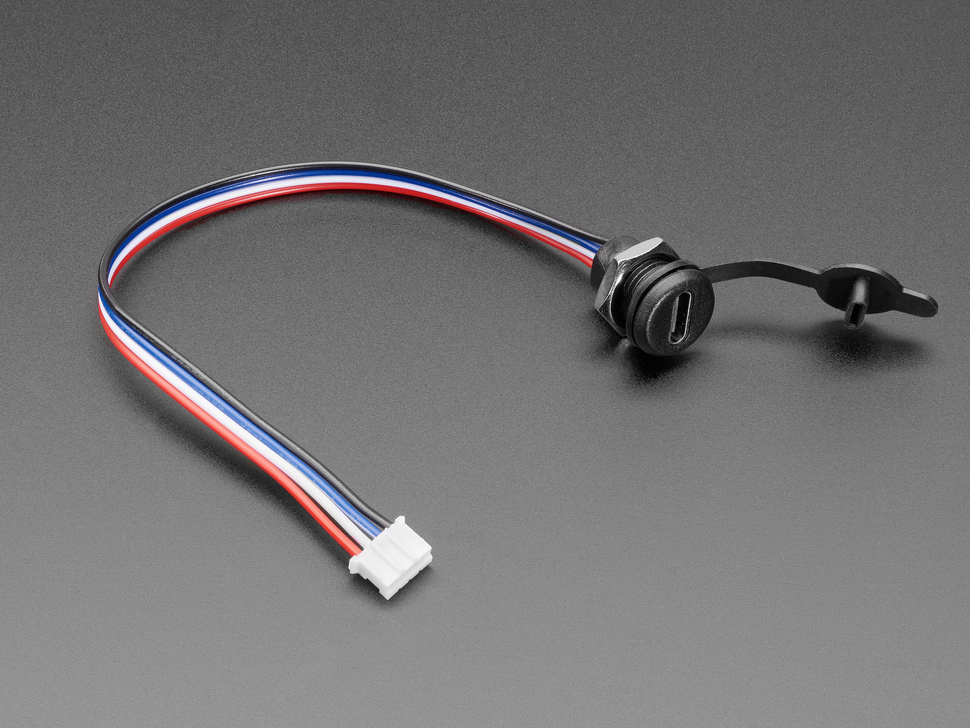

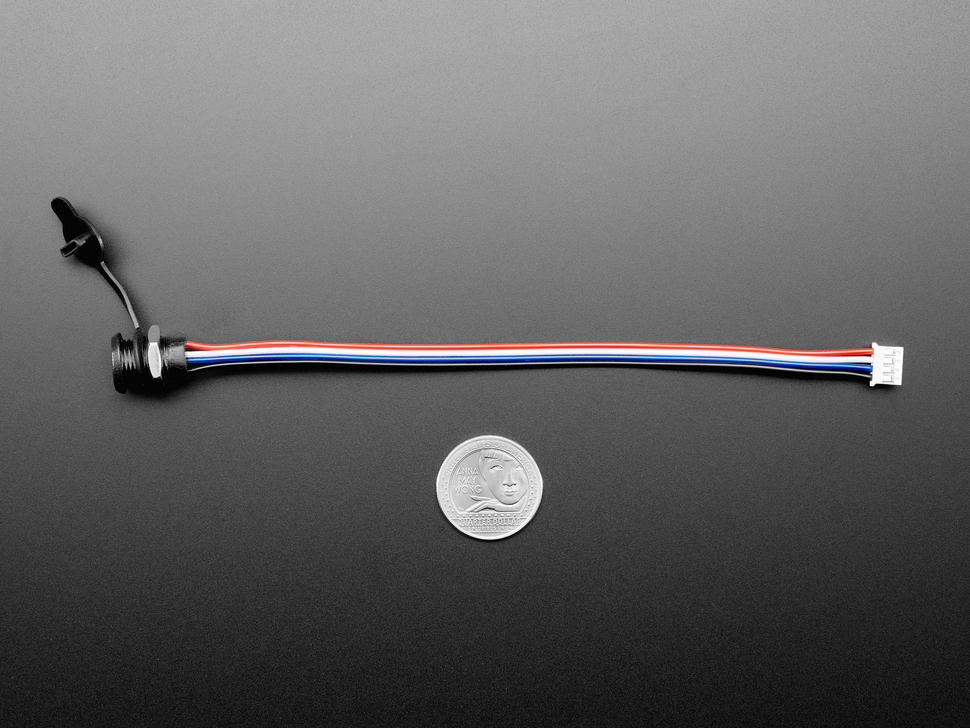

A paneles USB-C kábel csavaros anyával lehetővé teszi USB-C csatlakozó egyszerű hozzáadását projektdobozhoz vagy panelhez. Az egyik oldalon egy kis csavaros USB-C csatlakozó található panelre szereléshez, a másik oldalon pedig egy 4-pines JST PH csatlakozó színes vezetékekkel a tápellátáshoz és az adatátvitelhez.

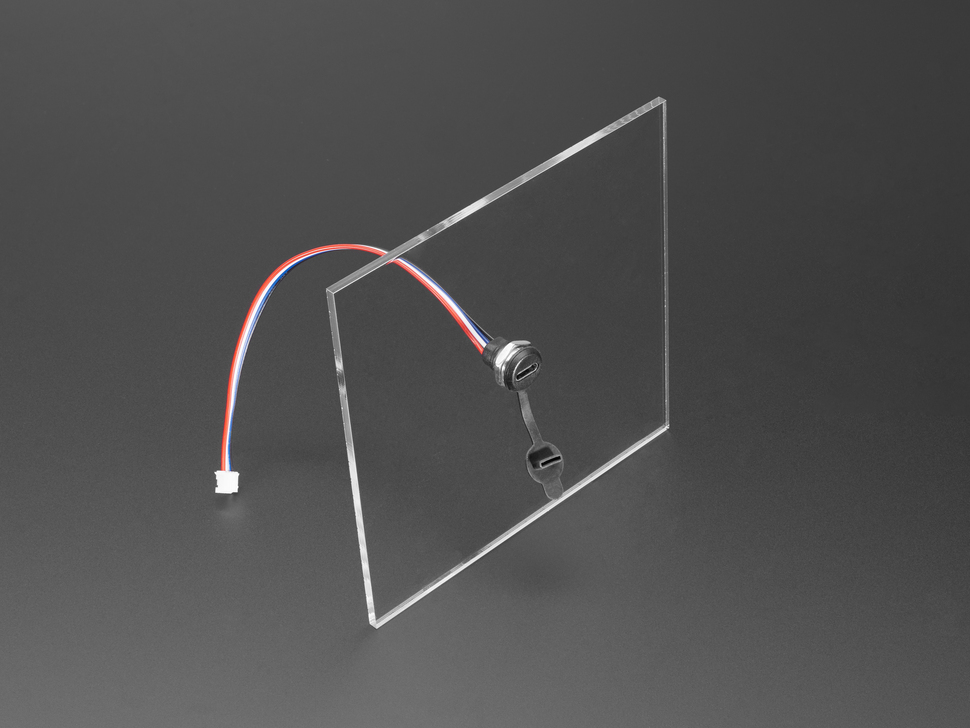

A szerelés nem igényel speciális alakú kivágást – elegendő egy 11–13,5 mm átmérőjű furatot fúrni, a csavaros anyát lecsavarni, a dugót bedugni, majd az anyát ismét meghúzni. Legfeljebb 7 mm vastag panelekhez alkalmas. Porvédő sapkát tartalmaz.
Figyelmeztetés: a CC vonalak nincsenek kivezetve és nincsenek csatlakoztatva, ezért ez a kábel nem reagál megfelelően az USB PD kérésekre. Leginkább olyan bekötéshez alkalmas, ahol a JST oldal mikrokontrollerhez vagy számítógéphez csatlakozik, amely maga biztosítja a tápellátást és az adatátvitelt – nem host csatlakoztatáshoz (különösen a Mac igényli a CC vonalakat).
Főbb jellemzők
- USB-C csatlakozó az egyik oldalon, 4-pines JST PH a másikon
- 11–13,5 mm átmérőjű furatokhoz alkalmas – speciális kivágás nélkül
- Legfeljebb 7 mm vastag panelekbe szerelhető
- Vezetékek színjelölése: piros (5 V), fekete (GND), fehér (D−), kék (D+)
- A CC vonalak nincsenek kivezetve – nem alkalmas USB PD-hez és egyes hostokhoz

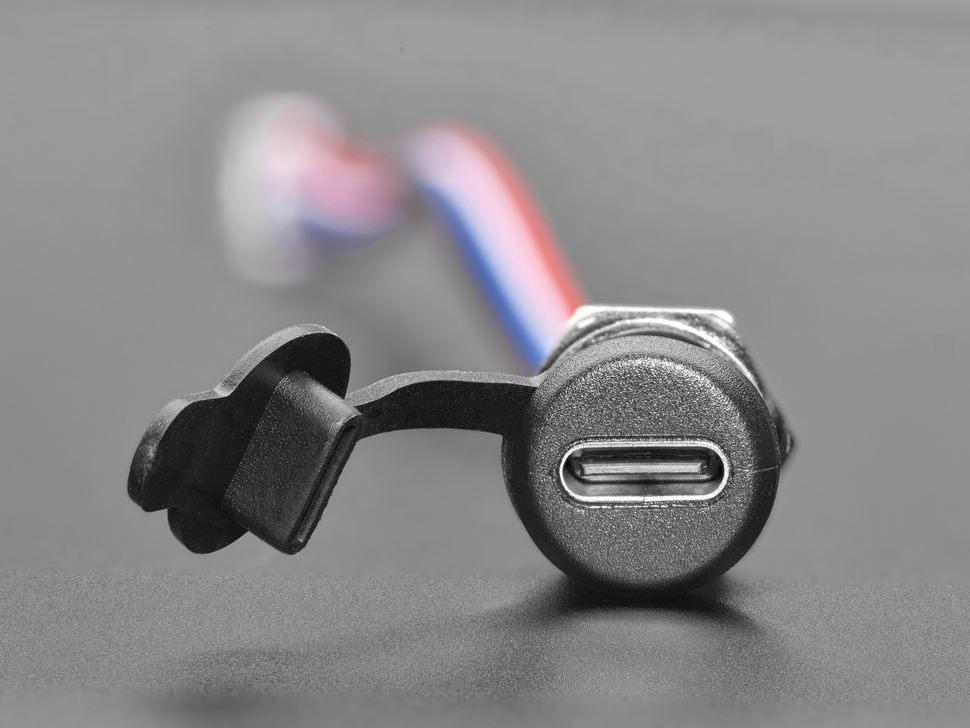

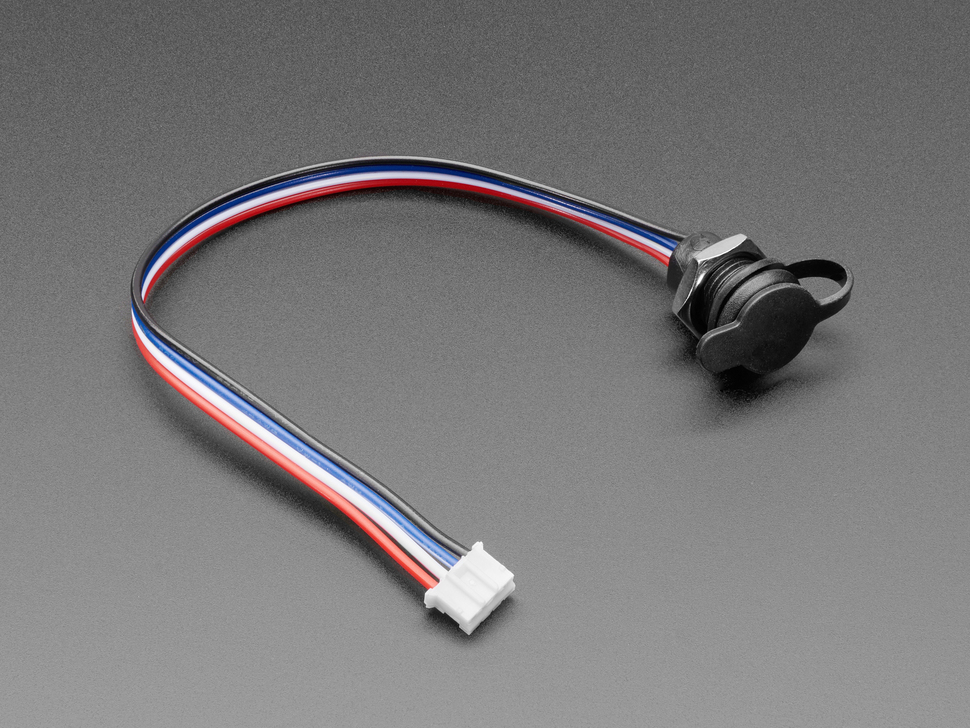

- Porvédő sapka por és szennyeződés ellen
Műszaki adatok
| Csatlakozó (panel) | USB-C aljzat, csavaros rögzítés |
|---|---|
| Csatlakozó (kábel) | 4-pines JST PH |
| Furatátmérő-tartomány | 11–13,5 mm |
| Max. panelvastagság | 7 mm (0,275″) |
| Külső átmérő (anyával) | ~14 mm |
| CC vonalak | nincsenek kivezetve |
| Vezetékek színjelölése | piros – 5 V, fekete – GND, fehér – D−, kék – D+ |
Felhasználás
- USB-C port hozzáadása projektdobozhoz vagy elosztóhoz
- USB kliensek (mikrokontrollerek, számítógépek) csatlakoztatása JST PH-n keresztül
- DIY hordozható eszközök USB-C adat- vagy tápcsatlakozással
A csomag tartalma
- 1× paneles USB-C – JST PH 4-pines kábel csavaros anyával és porvédő sapkával
