Leírás

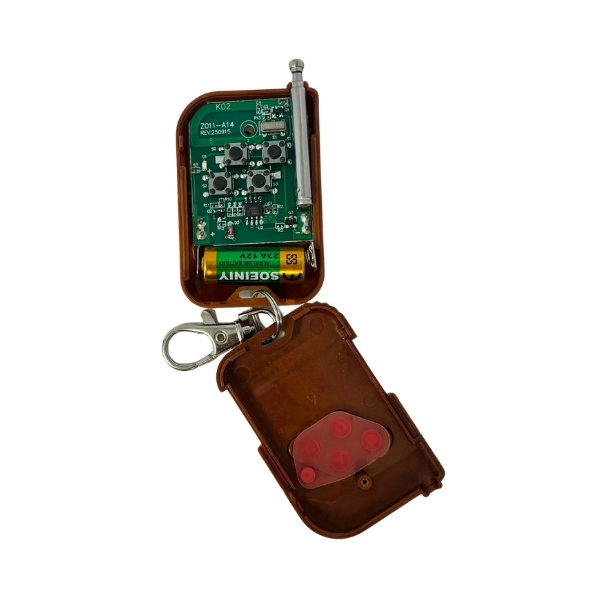

A távirányítóval rádiófrekvenciás kommunikáció segítségével lehet jelet kapcsolni a vevő oldalán. A távirányító 12 VDC 23A elemmel van táplálva, amely már behelyezve van az adóban. A vevő 5 V bemeneti feszültségre van tervezve.
Az A gomb megnyomásakor a 0. kimenet kapcsol, a B gomb megnyomásakor az 1. kimenet kapcsol, a C gomb megnyomásakor a 2. kimenet kapcsol és a D gomb megnyomásakor a 3. kimenet kapcsol.
A távirányító hatótávolsága a környezettől, az akadályoktól és a szerelési módtól függ. Közvetlen látótávolságban körülbelül 200 m-ig terjedhet, szobabelső térben vagy falakon keresztül a hatótávolság kisebb lehet.
A modul a kimeneten csak a gomb megnyomása alatt ad jelet, így pillanatkapcsolóként működik.
Ha a modult relé / MOSFET áramkörrel kell bekötnie, javasoljuk a NE555 áramkör beszerzését és beépítését bistabil kapcsolóként.
A távirányító tanulható kódolási módszert használ EV1527, és minden távirányítónak független címkódja van, ami segít megelőzni a kódok kereszteződését és a kölcsönös zavarást. A vevőmodul három funkcionális üzemmódot kínál: impulzus (inching), önzáró (self-locking) és zárolási (interlocking).
A vevőmodul gombbal történő üzemmódválasztást használ. Ugyanakkor van egy gombja a tanuláshoz / párosításhoz a távirányító és a vevő között. A vevőmodul dekódoló chipeket tartalmaz, amelyek támogatják a kódoló chipeket, mint a EV1527 és a PT2262.
Műszaki adatok
- frekvencia: 433 MHz
- adó: 4 gombos távirányító, 12 V DC 23A elem az adóban behelyezve
- vevő: 5 V üzemi feszültség, 4 csatorna
- moduláció: amplitúdó-moduláció
- kódolás: EV1527
- támogatott üzemmódok: impulzus, önzáró, zárolási
- hozzávetőleges hatótávolság közvetlen látótávolságban: körülbelül 200 m
