Leírás

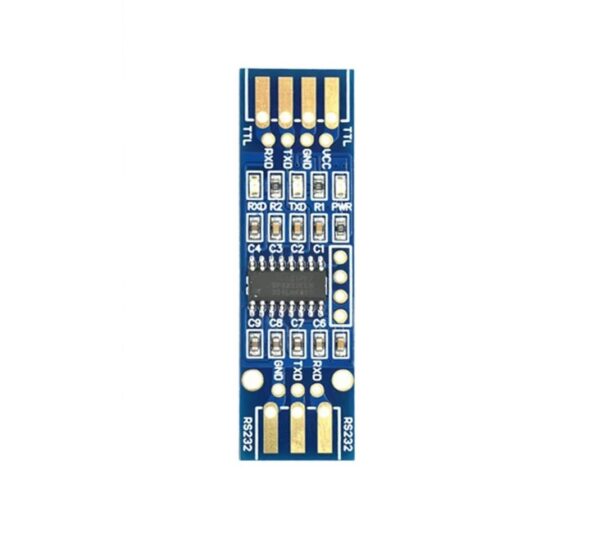

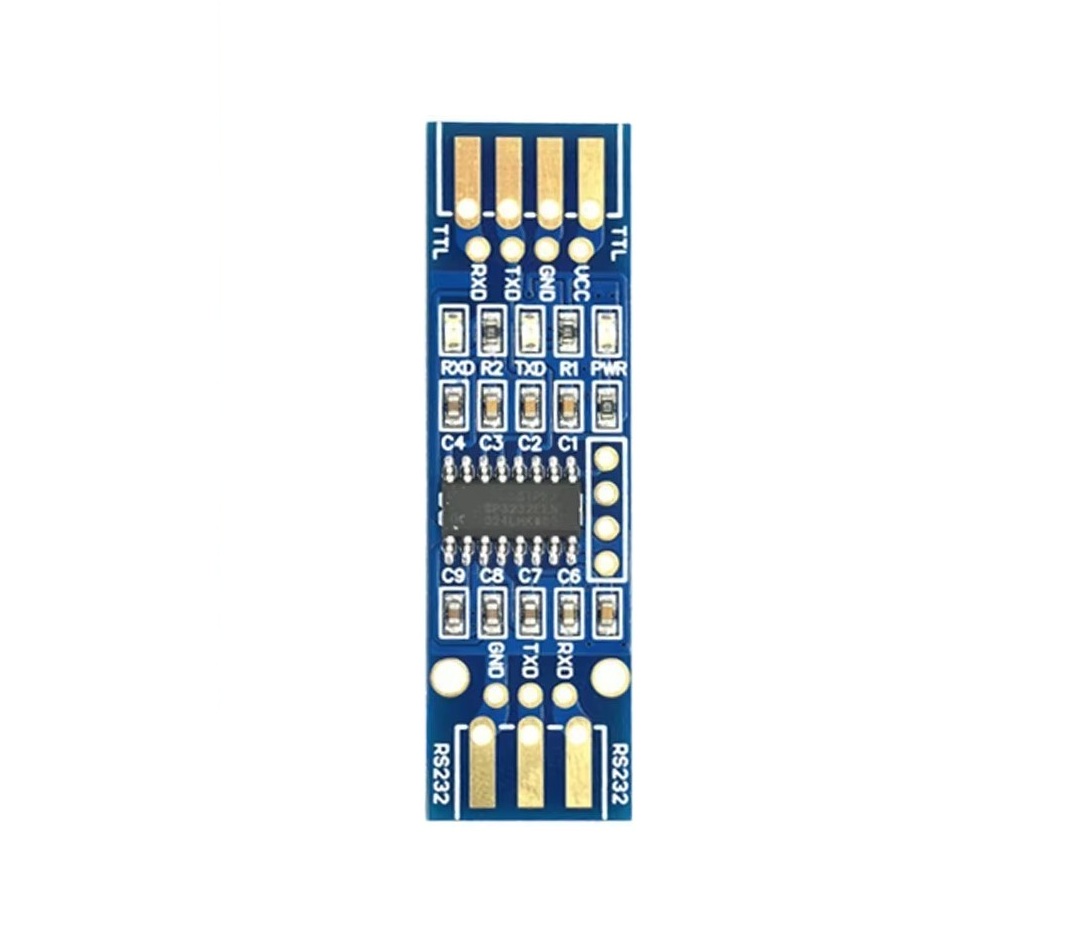

Az SP3232 modul egy TTL/UART ↔ RS232 szintátalakító mikrovezérlők és RS232 eszközök összekapcsolásához. Támogatja a CTS/RTS hardveres áramlásvezérlést, három állapotjelző LED-del és aranyozott NYÁK-lappal rendelkezik, hátoldalán kapcsolási rajzzal.
Figyelmeztetés: A TTL oldali TXD és RXD jelölések a modul szempontjából értendők – mikrovezérlőhöz csatlakoztatáskor a vezetékeket keresztbe kell kötni (modul TXD → MCU RX, modul RXD → MCU TX).
Főbb jellemzők
- Kétirányú TTL ↔ RS232 szintátalakítás
- SP3232 chip – MAX232-kompatibilis, 3,0 – 5,5 V feszültségen működik
- Belső töltésszivattyúk – nem igényel külső negatív tápfeszültséget
- CTS/RTS hardveres áramlásvezérlés támogatása (4 kiegészítő tű)
- 3× LED jelzőfény: PWR (tápfeszültség), TXD (adás), RXD (vétel)
- ESD-védelem a kivezetéseken
- Adatátviteli sebesség akár 115,2 kbps
- Aranyozott NYÁK (immersion gold)

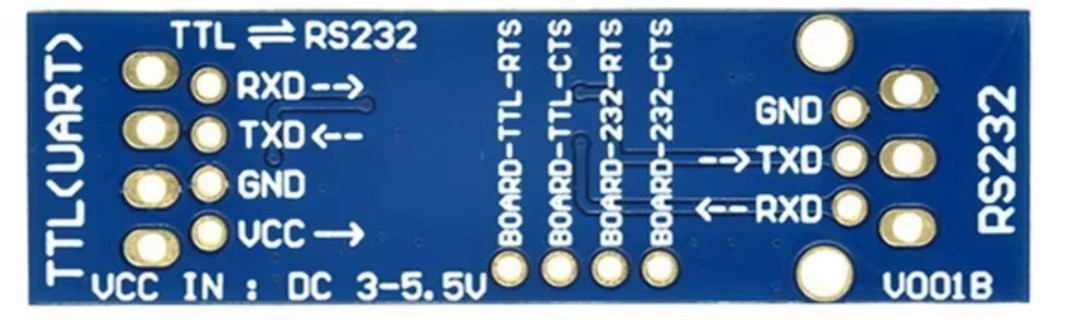

- A modul hátoldalára nyomtatott kapcsolási rajz
Műszaki specifikációk
| Chip | SP3232 |
|---|---|
| Tápfeszültség | 3,0 – 5,5 V DC |
| Max. adatátviteli sebesség | 115,2 kbps |
| ESD-védelem | igen |
| NYÁK | aranyozott (immersion gold) |
Bekötés
TTL oldal (UART) – 4 tű:
| Tű | Leírás |
|---|---|
| VCC | DC 3,0 – 5,5 V tápfeszültség |
| GND | föld |
| TXD | külső TTL eszköz RXD-jére csatlakoztatandó |
| RXD | külső TTL eszköz TXD-jére csatlakoztatandó |
TTL/RS232 áramlásvezérlés – 4 tű (a fő IC mellett):
| Tű | Leírás |
|---|---|
| TTL-CTS | CTS bemenet a TTL oldalon |
| TTL-RTS | RTS kimenet a TTL oldalon |
| RS232-CTS | CTS bemenet az RS232 oldalon |
| RS232-RTS | RTS kimenet az RS232 oldalon |
RS232 oldal – 3 tű:
| Tű | Leírás |
|---|---|
| TXD | külső RS232 eszköz RXD-jére csatlakoztatandó |
| RXD | külső RS232 eszköz TXD-jére csatlakoztatandó |
| GND | föld |
LED jelzőfények (TTL oldal):
| LED | Leírás |
|---|---|
| PWR | tápfeszültség aktív |
| TXD | adatátvitel folyamatban |
| RXD | adatvétel folyamatban |
Felhasználás
- mikrovezérlő (Arduino, ESP32, STM32) és PC közötti kommunikáció COM porton keresztül
- GPS-modulok, DVD-lejátszók, merevlemezek, routerek újraprogramozása
- hardveres áramlásvezérlést támogató eszközök soros bővítése
- ipari automatizálás és vezérlés
A csomagolás tartalma
- 1× SP3232 TTL ↔ RS232 átalakító modul
