Leírás

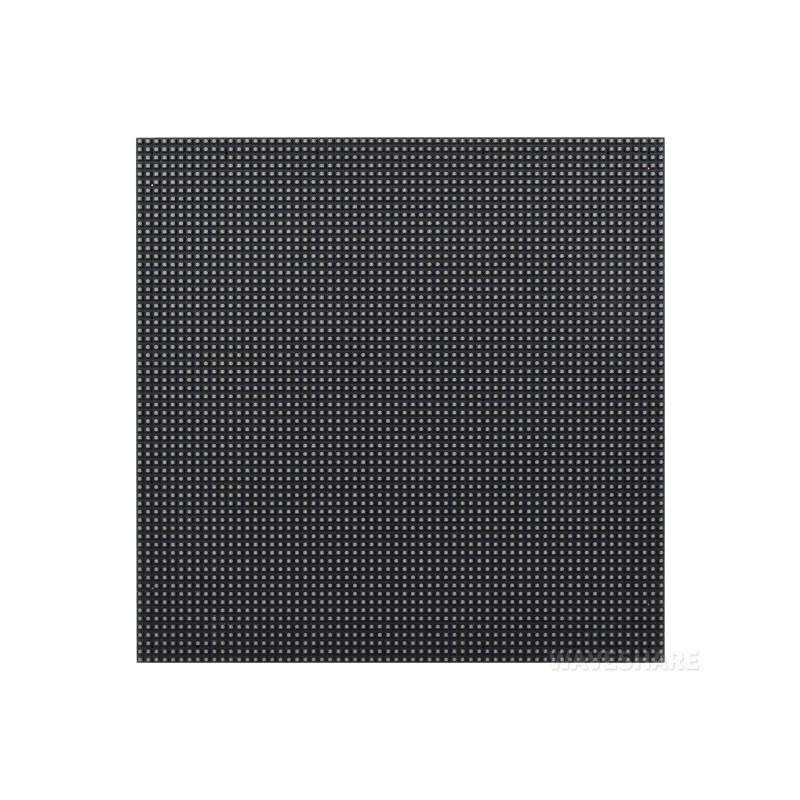

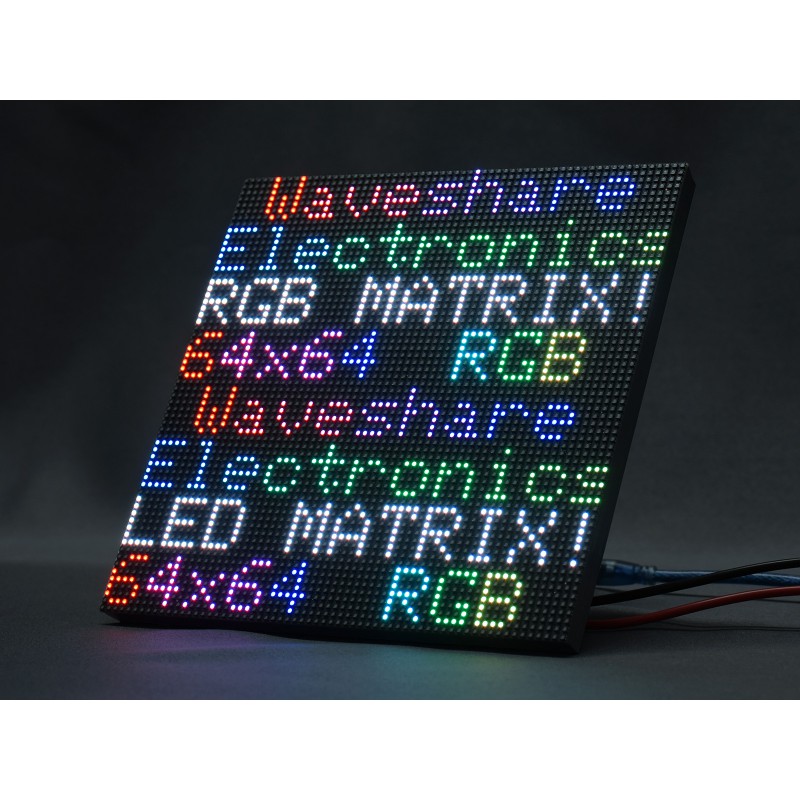

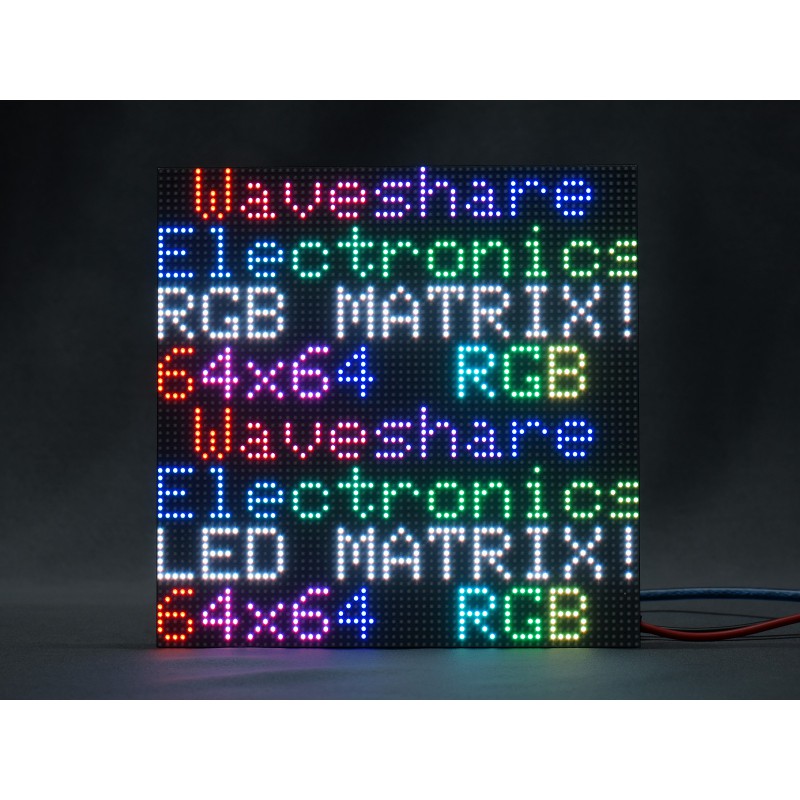

A RGB-Matrix-P3-64×64 egy teljes színes LED mátrix panel, amelynek mérete 64 × 64 pixel és a LED-ek közötti 3 mm-es osztástávolsággal rendelkezik. A panel 4096 egyedi RGB LED-et tartalmaz, amelyek lehetővé teszik szövegek, színes képek és animációk megjelenítését állítható fényerővel.
Főbb jellemzők
4096 RGB LED – teljes színes megjelenítés állítható fényerővel
64 × 64 pixel – finomabb megjelenítés a 3 mm-es LED-osztásnak köszönhetően

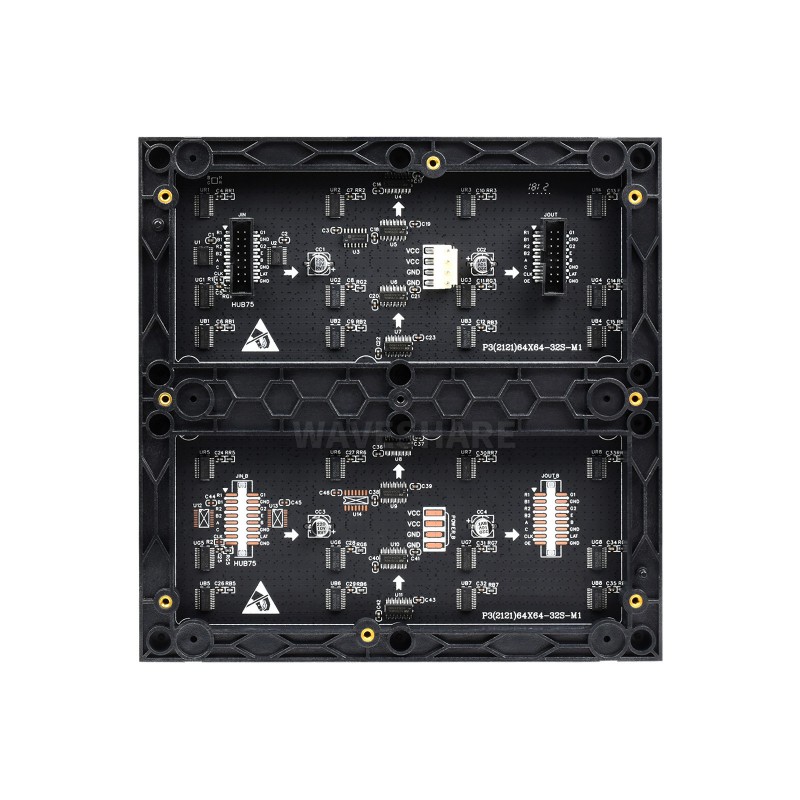

Két HUB75 csatlakozó – az egyik bemeneti adatokhoz, a másik kimenethez láncolási lehetőséggel
Széles látószög – ≥160° a jó láthatóság érdekében különböző pozíciókból
Univerzális kompatibilitás – használható Raspberry Pi-vel, Arduino-val, ESP32-vel, STM32-vel és más kártyákkal
Nyílt forráskódú támogatás – elérhető oktatóanyagok és mintakódok
Műszaki adatok
HUB75E lábkiosztás
| Láb | Leírás | Láb | Leírás |
|---|---|---|---|
| VCC | 5 V tápfeszültség | GND | föld |
| R1 | piros adat, felső rész | R2 | piros adat, alsó rész |
| G1 | zöld adat, felső rész | G2 | zöld adat, alsó rész |
| B1 | kék adat, felső rész | B2 | kék adat, alsó rész |
| A | sorválasztó A | B | sorválasztó B |
| C | sorválasztó C | D | sorválasztó D |
| E | sorválasztó E | CLK | órajel |
| LAT/STB | latch láb | OE | output enable |
Felhasználás és alkalmazások
- DIY asztali vagy fali kijelzők
- információs táblák és jelzések
- környezeti monitorok
- vizuális effektek
- oktatási projektek
Fontos figyelmeztetés: A termék maga a panel, és a működéshez vezérlőmodulra van szüksége. A panelt 5 V-os tápegységgel kell táplálni, legalább 4 A áramerősséggel.
A csatlakoztatással, dokumentációval és használattal kapcsolatos további információkért látogasson el a gyártó weboldalára: Waveshare RGB-Matrix-P3-64×64 Wiki
Az RGB LED mátrix használatának és bekötésének bemutatója a mellékelt videóban is megtekinthető.
