Leírás

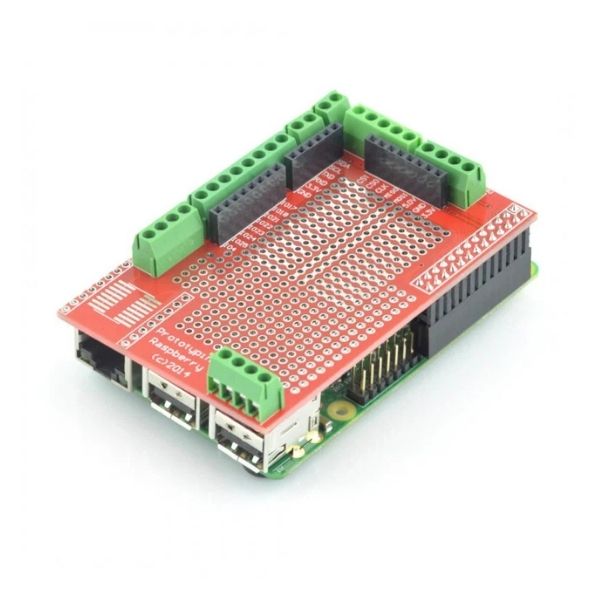

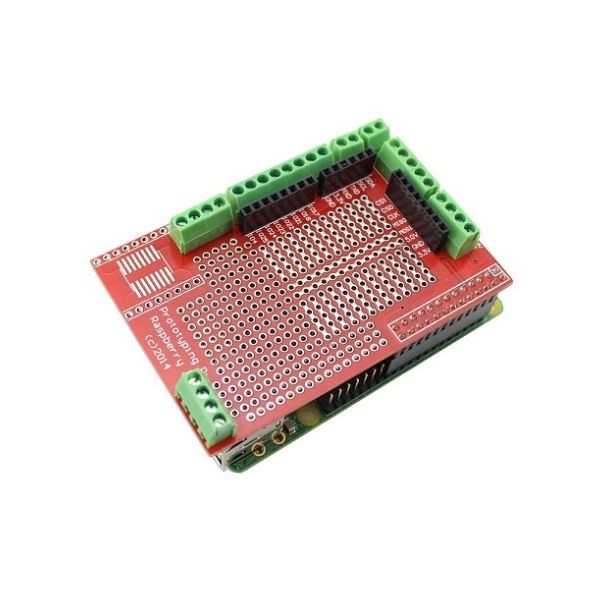

A Raspberry Pi prototípus shield egy bővítőkártya, amely saját elektronikus áramkörök létrehozására és tesztelésére szolgál. Lehetővé teszi szenzorok, modulok és egyéb alkatrészek egyszerű csatlakoztatását csavaros sorkapcsok, tűs csatlakozók segítségével vagy közvetlenül a kártyára történő forrasztással.

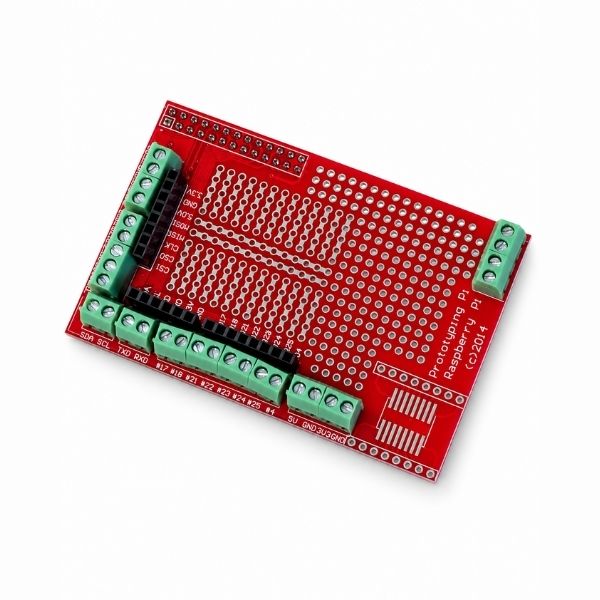

A shield 26 tűs GPIO csatlakozóval és THT, valamint kiválasztott SMD alkatrészek beültetésére alkalmas prototípus felülettel rendelkezik.
Főbb jellemzők
- 26 tűs GPIO csatlakozó (2 × 13 tű)
- Csavaros sorkapcsok a vezetékek egyszerű csatlakoztatásához
- Tűs csatlakozók a kivezetett jelek eléréséhez
- Prototípus felület 2,54 mm-es osztástávolsággal
- Forrasztási felületek THT és SMD alkatrészekhez, beleértve a SOIC tokozásokat is
- Kivezetett I2C, SPI és UART interfészek
- Jelölt GPIO és tápfeszültség tűk

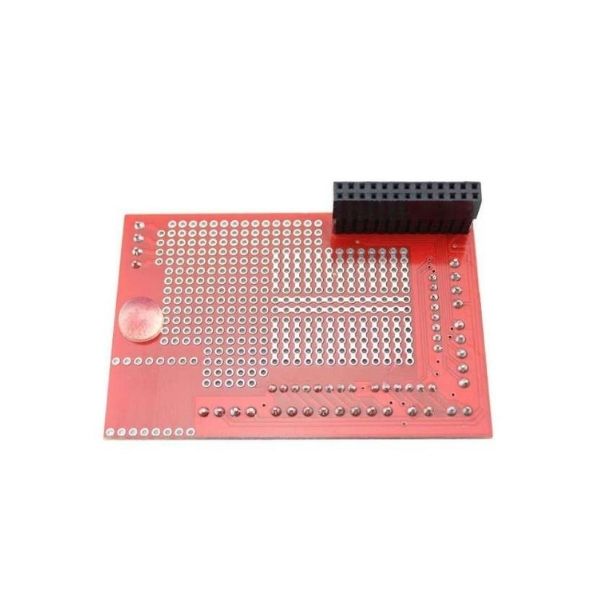

- Védő távtartó alátét a kártya alsó oldalán
Műszaki paraméterek
| Típus | Prototípus shield Raspberry Pi-hez |
| GPIO csatlakozás | 26 tűs (2 × 13) |
| Vezeték csatlakoztatás | Csavaros sorkapcsok |
| Prototípus furatok osztástávolsága | 2,54 mm |
| Prototípus felület | THT / SMD / SOIC |
| Kártya méretei | 85 × 56 mm |
| Rögzítő furatok | Nincs |
| Jelző LED-ek és reset gomb | Nincsenek beültetve |
Kompatibilitás és szerelés

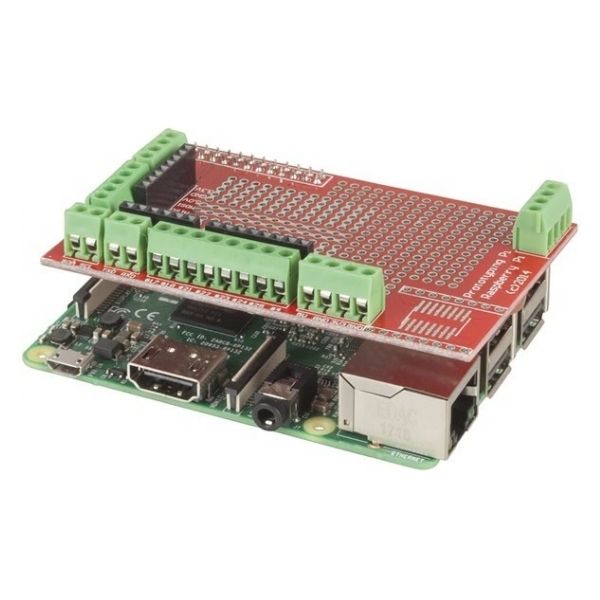

A shield kompatibilis GPIO kiosztású Raspberry Pi-hez készült, elsősorban a régebbi Raspberry Pi B+, 2 és 3 modellekhez. A 40 tűs GPIO csatlakozós modelleknél csak az első 26 tűt használja, a fennmaradó 14 tű a shielden keresztül nem érhető el.

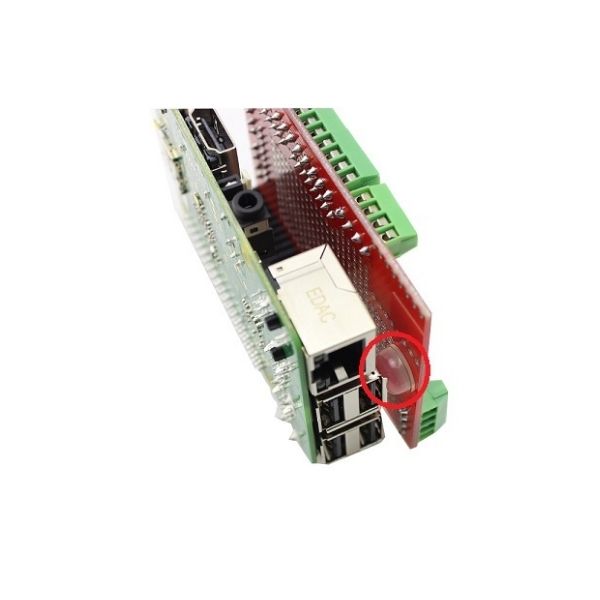

Figyelmeztetés: Raspberry Pi 4 és 5 esetén a mechanikai kompatibilitás korlátozott. A kártya alsó oldalán található védő távtartó alátét akadályozhatja a shield felhelyezését. Használat előtt ellenőrizni kell a GPIO csatlakozó megfelelő illeszkedését és a többi komponenstől való megfelelő távolságot. A shieldet ne helyezze fel túlzott erővel.
A kártyának nincsenek rögzítő furatai a távtartó oszlopokkal történő rögzítéshez. Nehezebb komponensek használata esetén megfelelő mechanikai stabilitást kell biztosítani.
A csomag tartalma
- 1× Raspberry Pi prototípus shield beültetett sorkapcsokkal és csatlakozókkal
A Raspberry Pi és az egyéb elektronikus alkatrészek nem képezik a csomag részét.
