Leírás

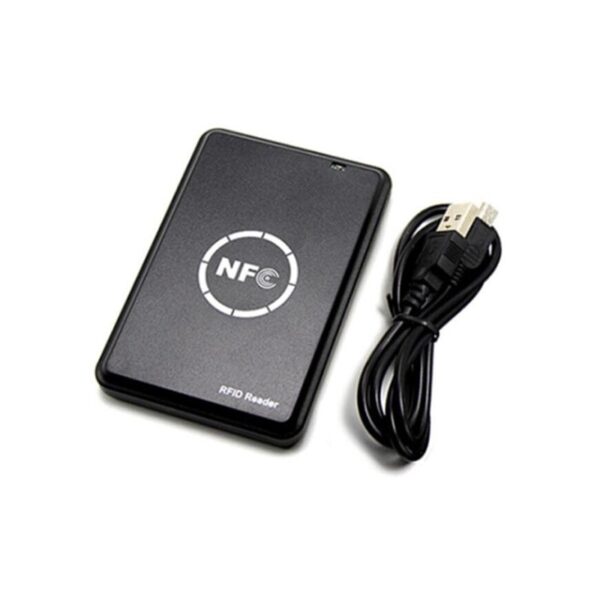

A MOD337 egy USB-s olvasó, író és emulátor érintésmentes chipekhez két frekvenciasávban: 13,56 MHz (MIFARE Classic kártyák és kulcstartók, NTAG matricák) és 125 kHz (EM4100, HID és hasonló kulcstartók és kártyák). USB-kábellel csatlakozik a számítógéphez, és a Cyb_Nfctool programmal vezérelhető. Nincs szükség illesztőprogram telepítésére.
Az olvasó csak a program utasítására olvas – nem billentyűzetként működik, és nem írja ki a chip számát automatikusan az Excelbe vagy más programba. Ha pontosan erre van szüksége, nézze meg a JT308-as 125 kHz-es olvasót.
Főbb jellemzők
- két frekvenciasáv egy készülékben: 13,56 MHz és 125 kHz,
- a chip számának (UID / ID) és a MIFARE Classic kártyák teljes tartalmának olvasása,
- másolás üres, újraírható chipekre,
- írás NTAG matricákra – webcím, telefonszám, Wi-Fi, névjegy,
- tárolt chip emulálása, 16 memóriahely mindkét frekvenciasávhoz,
- USB-C csatlakozás, USB-táplálás, illesztőprogram nélkül,
- szoftver Windowsra és Androidra, használati útmutató szlovák, angol és magyar nyelven.
Szoftver és útmutatók letöltése
| Használati útmutató | SK / EN |
| A szoftver legújabb verziói | a gyártó weboldala |
Az olvasó csatlakoztatása után a számítógépen megjelenik egy kis USB-meghajtó a cyb_nfctool.url fájllal. Az olvasóhoz a Cyb_Nfctool program tartozik. Az NFC Pro (wCopy) program nem kommunikál vele, és olvasáskor a „Failed to read card.” hibaüzenetet jelzi, még akkor is, ha az olvasó és a chip is rendben van.
Támogatott chipek
| Frekvenciasáv | Chip típusa | Olvasás | Másolás |
|---|---|---|---|
| 13,56 MHz | MIFARE Classic 1K / 4K (S50, S70) és kompatibilis típusok | igen – a chip száma és tartalma is | igen, üres UID / CUID / FUID / UFUID típusú chipre |
| 13,56 MHz | NTAG213 / 215 / 216 | igen | igen, tartalom üres NTAG-re |
| 125 kHz | EM4100 / TK4100 | igen – a chip ID-ja | igen, üres T5577-re vagy EM4305-re |
| 125 kHz | HID Prox és további típusok a programban található lista szerint | igen | igen, üres T5577-re |
| 13,56 MHz | MIFARE DESFire, MIFARE Plus, iClass, Legic, bankkártyák, okmányok | legfeljebb a chip száma | nem – a titkosított chipek nem másolhatók |
A lista a gyártó dokumentációján alapul. A Techfune-nál az olvasóval teszteltük MIFARE Classic 1K kártya olvasását (szám és teljes tartalom), valamint egy 125 kHz-es EM4100 típusú kulcstartó olvasását.
Műszaki adatok
| Típus | USB-s RFID / NFC chipolvasó, -író és -emulátor |
| Működési frekvenciák | 13,56 MHz (ISO 14443A) és 125 kHz |
| Csatlakozás | USB-C, kommunikáció USB HID-en keresztül |
| Táplálás | 5 V USB-ről |
| Illesztőprogramok | nem szükségesek |
| Szoftver | Cyb_Nfctool – Windows, Android |
| Emuláció | 16 memóriahely a 13,56 MHz-es és 16 a 125 kHz-es sávhoz |
| Billentyűzet / COM port kimenet | nem |
| A csomag tartalma | olvasó, USB-A – USB-C kábel |
Hogyan állapítható meg, milyen chipje van?
A kulcstartón általában nincs feltüntetve, milyen frekvencián működik. Helyezze az olvasó közepére, és a programban kattintson a HF Card → M1 → Read lehetőségre. Ha megjelenik a chip száma, akkor 13,56 MHz-es chipről van szó. Ha az olvasás sikertelen, kattintson a LF Card → Reading and writing → Read az ID sorban lehetőségre – a sikeres olvasás 125 kHz-es chipet jelent. A teljes, képekkel illusztrált folyamat az útmutatóban található.
Milyen üres chipekre van szükség a másoláshoz?
A másolat üres, újraírható chipre íródik. A 125 kHz-es chipekhez ez a T5577 (vagy EM4305), a MIFARE Classic chipekhez pedig UID, CUID, FUID vagy UFUID típusú chip. A hagyományos chipek száma gyárilag rögzített, ezért nem alkalmasak hű másolat készítésére – ez vonatkozik a mi RFID kártyáinkra és RFID kulcstartóinkra is, amelyek olvasási tesztekhez és saját projektekhez alkalmasak.
Felhasználási területek
- ismeretlen kártya vagy kulcstartó típusának és számának megállapítása,
- saját chip biztonsági másolatának készítése kapuhoz, ajtóhoz vagy beléptetőrendszerhez,
- NTAG matricák és kártyák programozása, például okos névjegykártyák készítése,
- saját RFID-projektek fejlesztése és tesztelése Arduinóval, ESP32-vel vagy Raspberry Pi-vel,
- beléptetőrendszerek karbantartása és felügyelete.
Figyelmeztetés: Csak saját chipeket vagy olyan chipeket másoljon, amelyekhez a rendszer üzemeltetőjének engedélyével rendelkezik. Az írás felülírja a célchip eredeti tartalmát – íráskor mindig csak az üres chip legyen az olvasón, soha ne az eredeti.
