Leírás

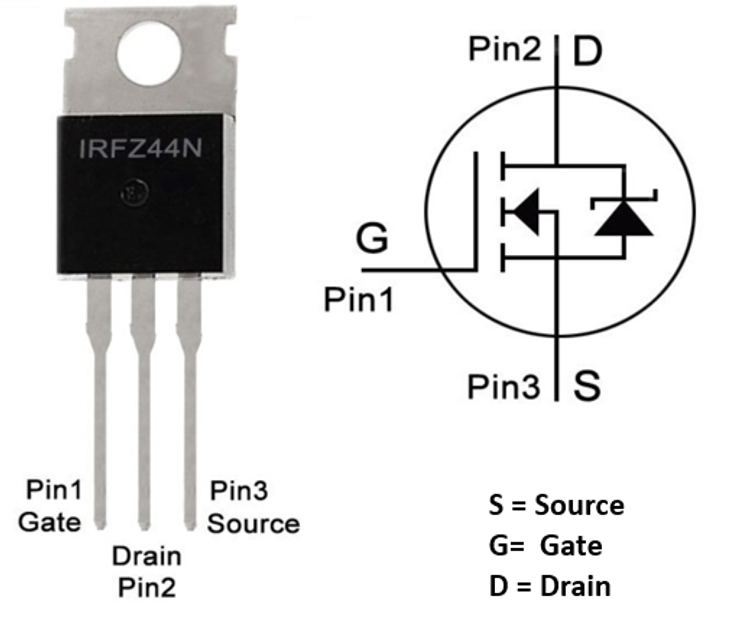

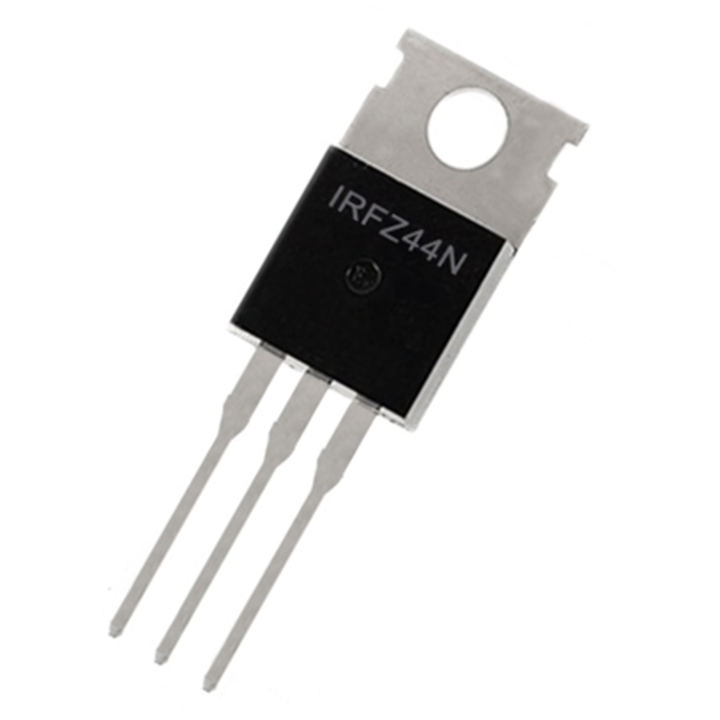

IRFZ44N egy nagy teljesítményű N-csatornás MOSFET tranzisztor TO-220 házban, amely egyenáramú terhelések, motorok, LED szalagok, relék, solenoidok és egyéb nagy teljesítményű áramkörök kapcsolására alkalmas.
A tranzisztor maximális drain-source feszültsége 55 V és maximális árama akár 49 A megfelelő hűtés és helyes üzemeltetési körülmények mellett. Az alacsony bekapcsolt állapotbeli ellenállásnak köszönhetően nagy teljesítményű kapcsolási alkalmazásokra alkalmas.
Ha nem szükséges ilyen nagy áram, használhatja a IRFZ24N típust is. Azonos maximális feszültséggel rendelkezik: 55 V, de alacsonyabb maximális árammal: 17 A. Az IRFZ44N nagyobb teljesítményű terhelésekhez alkalmasabb.
Figyelmeztetés: Az IRFZ44N nem logic-level MOSFET. Teljes nyitásához magasabb kapufeszültségre van szükség, ezért ha közvetlenül Arduino, ESP32 vagy más 3,3 V / 5 V logikai mikrokontrollerből vezérli, nem biztos, hogy optimálisan működik. Ilyen bekötésekhez egy logic-level MOSFET, például az IRLZ44N alkalmasabb.
Fő jellemzők
- N-csatornás nagy teljesítményű MOSFET
- Maximális feszültség 55 V
- Maximális áram akár 49 A megfelelő hűtés mellett
- Ház típusa TO-220
- DC terhelések kapcsolására alkalmas
- Alkalmazás tápegységek, nagy teljesítményű és vezérlő áramkörökben
Műszaki jellemzők
| Tranzisztor típusa | N-csatornás MOSFET |
| Modell | IRFZ44N |
| Max. drain-source feszültség | 55 V |
| Max. drain áram | 49 A |
| Bekapcsolt állapotbeli ellenállás | megközelítőleg 0,0175 Ω VGS = 10 V mellett |
| Gate-source feszültség | ±20 V |
| Ház | TO-220 |
Alkalmazás
- DC motorok kapcsolása
- LED szalagok kapcsolása
- nagy teljesítményű kapcsolási áramkörök
- tápegységek és konverterek
- terhelések vezérlése driveren vagy magasabb kapufeszültségen keresztül
Gyakorlati ajánlás a bekötéshez
Az IRFZ44N nem logic-level MOSFET, ezért teljes nyitásához magasabb kapufeszültségre van szükség, jellemzően körülbelül 10 – 12 V. Ha közvetlenül 3,3 V vagy 5 V logikai mikrokontrollerből vezérli, előfordulhat, hogy a tranzisztor nem nyílik meg teljesen, ami magasabb tranzisztor-melegedéshez vezethet.
Nagyobb áramok kapcsolásakor ajánlott egy megfelelő MOSFET driver vagy vezérlő áramkör használata, amely biztosítja a kapacitás gyors fel- és lemerítéséhez szükséges feszültséget és áramot. Nagyobb terhelések esetén egy hűtőborda használata is javasolt.
Induktív terhelések, például motorok, relék vagy solenoidok kapcsolásakor ajánlott egy védődiódát, TVS diódát vagy snubber áramkört hozzáadni a feszültségi csúcsok elnyomásához.
