Leírás
A moduláris LED szignálozási torony a gépek, termelési sorok, CNC berendezések, automatizált rendszerek és egyéb berendezések üzemeltetési állapotainak vizuális és akusztikus jelzésére szolgál.
A standard kínálatban 2-szintű és 3-szintű változatok érhetők el 5 V, 12 V vagy 24 V tápellátással, valamint két montázslehetőséggel. Az összes standardosan kínált változat riasztóval és IP53 védelemmel van felszerelve.
Fő jellemzők
- a szignálozási torony moduláris szerkezete,
- 2-szintű kivitel: piros + zöld (RG),
- 3-szintű kivitel: piros + sárga + zöld (RYG),
- 5 V, 12 V vagy 24 V tápellátás a kiválasztott változattól függően,
- 5 V változat USB csatlakozással,
- 12 V változat érintkező típusú vezérléssel (Contact type),
- 24 V változat PNP/NPN vezérlés támogatásával,
- integrált riasztó,
- három montázslehetőség,
- egyedi konfigurációs lehetőség.
Elérhető változatok
| Szintek száma | 2 – piros / zöld (RG) 3 – piros / sárga / zöld (RYG) |
| Tápellátás | 5 V USB 12 V 24 V |
| Montázs típusa | rögzített tartó L-tartó |
Tápellátás és vezérlési mód
5 V – USB
Az 5 V változat USB csatlakozást használ a szignálozási torony tápellátásához és vezérléséhez.
12 V – Contact type
A 12 V változat érintkező típusú vezérlést használ. A torony egyes funkciói külső kapcsolási érintkezőkön keresztül aktiválódnak, például relé vagy kapcsoló által. Ez a változat alkalmas az érintkezőkimenettel rendelkező berendezésekhez vagy hasonlóhoz.
24 V – PNP/NPN
A 24 V változat támogatja a PNP és NPN vezérlést, és alkalmas a PLC-kkel, érzékelőkkel és egyéb ipari vezérlőrendszerekkel tranzisztoros kimenetekkel való használatra.
Az 5 V USB változat vezérlése
A következő vezérlési mód csak az 5 V szignálozási torony változatokra vonatkozik, amelyek USB-n keresztül tápláltak és vezéreltek. Az USB változat a soros COM porton keresztül vezérelhető HEX parancsok küldésével. A kommunikáció 9600 baud, 8 adatbit, paritás nélkül és 1 stop bit beállítást használ.
A parancs egyszerű formátummal rendelkezik:
FF [SVETLO] [BUZZER] [BLIKANIE] AA
| FF | parancs kezdete – nem változik |
| 2. páros | fény / fénychannel kiválasztása |
| 3. páros | riasztó beállítása / intenzitása (01 – 04) |
| 4. páros | villogási sebesség: 01 = villogás nélkül, 02 = kb. 0,85 s, 03 = kb. 1,7 s, 04 = kb. 2,5 s |
| AA | parancs vége – nem változik |
Például a parancs FF 02 02 01 AA aktiválja a kiválasztott fénychannel-t, bekapcsolja a riasztót és hagyja a fényt villogás nélkül világítani.
A parancsok küldéséhez bármelyik HEX adatokkal rendelkező soros terminál használható. Az 5 V USB változat számítógéphez való csatlakoztatásakor az eszköz soros COM portként jelenik meg.
Montázslehetőségek
- Állítható tartó – összecsukható talp, amely lehetővé teszi a torony helyzetének beállítását.
- Rögzített tartó – szilárd rúd montázs lábbal.
- L-tartó – L alakú konzol, amely alkalmas például az oldalsó montázáshoz a gépre vagy szerkezetbe.
Moduláris szerkezet
A torony egyes fénysegmensei módosíthatók, hozzáadhatók vagy eltávolíthatók. A moduláris kivitelnek köszönhetően pontosan az adott alkalmazás igényeinek megfelelő konfiguráció készíthető.

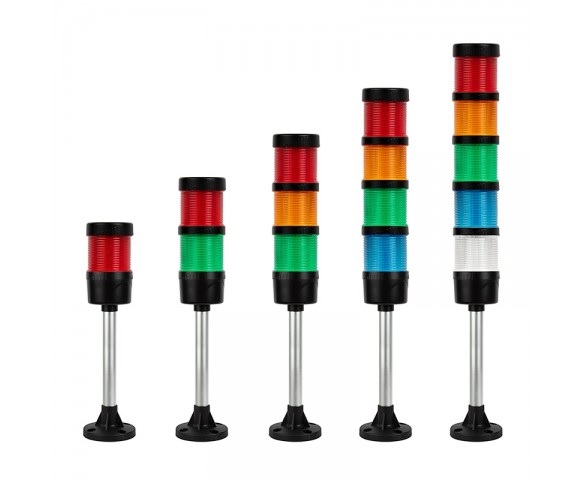

Megrendelésre olyan toronyt lehet készíteni, amelynek 1 – 5 fényszintje van, és saját színkombinációt és sorrendet lehet választani.
A szignálozási torony egyedi konfigurációja
Szüksége van más színkombinációra, eltérő számú fénymodulra, riasztó nélküli kivitelre vagy más tápfeszültségre? A szignálozási torony egyedi konfigurációban is beszerezhető.
Elérhető színek a fénymodulokhoz:
- piros,
- sárga,
- zöld,
- kék,
- fehér.
A standardosan kínált változatok riasztóval és IP53 védelemmel vannak felszerelve. Ha nincs szükséged akusztikus jelzésre, kérésre lehetőség van ellenőrizni az riasztó nélküli, IP65 védelemmel rendelkező kivitelt is.
A standardosan kínált 5 V, 12 V és 24 V variánsok mellett érdeklődés esetén lehetőség van ellenőrizni az 36 V, 48 V vagy más tápfeszültségekre vonatkozó kiviseltek az adott alkalmazás igényei szerint.
Ha érdekel az egyedi konfiguráció, írj nekünk a techfun@techfun.sk címre, és tüntesd fel:
- a fényszintek számát (1 – 5),
- a kívánt színeket és azok sorrendjét,
- a szükséges tápfeszültséget,
- montázs típusát,
- hogy szükséged van-e riasztóval vagy anélkül.
- szükséges darabszám.
A kívánt konfiguráció alapján elkészítjük az árajánlatot és az információt a várható szállítási időről.
Felhasználás
- CNC gépek,
- termelési sorok,
- automatizált berendezések,
- PLC rendszerek,
- munkaállomások,
- SMT berendezések,
- saját automatizálási és szignalizációs projektek.
