Leírás

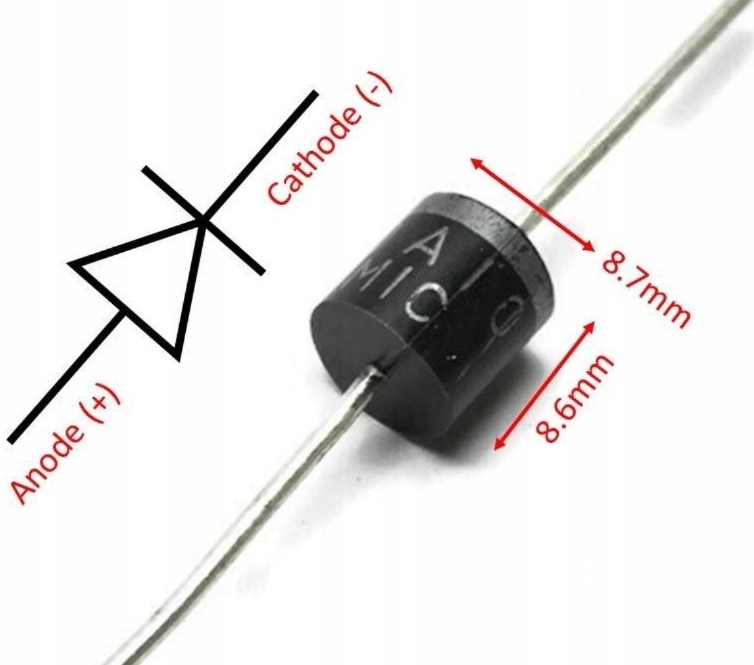

A MIC 10A10 szilícium egyenirányító dióda P-600 (R-6) tokozásban, furatszerelt kivitelben, nyomtatott áramköri szereléshez alkalmas kivezetésekkel. Jellemzői: nagy, 10 A-es áramterhelhetőség, 1000 V-os zárófeszültség és 80 A-es lökésszerű áramtűrés. A színes gyűrű a katódot jelöli.
Főbb jellemzők
- Szilícium egyenirányító dióda diffúziós átmenettel
- Nagy nyitóirányú áram 10 A és zárófeszültség 1000 V
- Lökésszerű áramtűrés 80 A
- Alacsony nyitóirányú feszültségesés max. 950 mV
- Tokozás P-600 (R-6), forrasztható kivezetések
- Működési hőmérséklet −55 és +175 °C között
Műszaki adatok
| Típus | szilícium egyenirányító dióda |
|---|---|
| Nyitóirányú áram If(AV) | 10 A |
| Max. zárófeszültség Vrrm | 1000 V |
| Max. feszültségesés VF | 950 mV |
| Lökésszerű áram Ifsm | 80 A |
| Maradékáram IR | max. 100 µA |
| Működési hőmérséklet | −55 és +175 °C között |
| Tokozás | P-600 (R-6) |
| Polaritás | színes gyűrű = katód |
| RoHS | igen |
Felhasználás
- egyfázisú és háromfázisú egyenirányítók
- akkumulátortöltők és kapcsolóüzemű tápegységek
- egyenáramú tápegységek
- szabadonfutó diódák (free-wheeling) és snubber hálózatok
- napelemes rendszerek és védőáramkörök
