Leírás
Luckfox PicoKVM egy kompakt IP KVM eszköz, amely számítógépek, szerverek és fejlesztői eszközök hálózaton keresztüli távoli felügyeletére szolgál. Lehetővé teszi a felügyelt eszköz képének átvitelét, valamint USB billentyűzet, egér és USB háttértár emulálását.

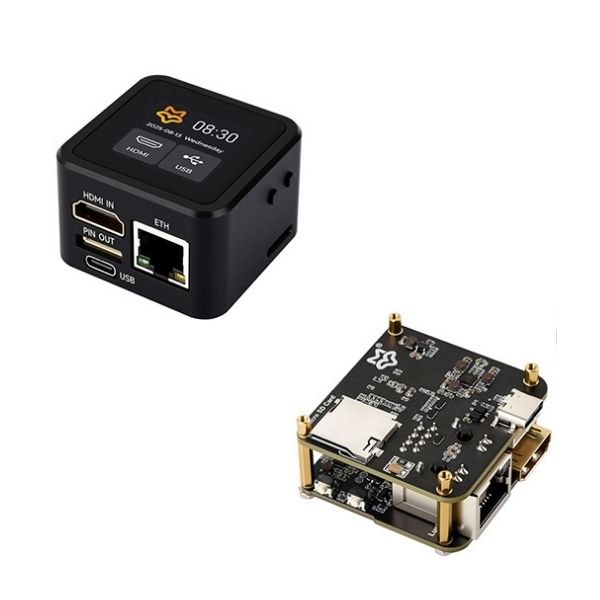

Támogatja a HDMI videót 1920 × 1080 px felbontásig, 60 FPS sebességgel, és a hardveres hozzáférésnek köszönhetően lehetővé teszi az eszköz vezérlését már az operációs rendszer elindulása előtt is, beleértve a BIOS / UEFI elérését. A termék több változatban érhető el az alaplaptól kezdve egészen a komplett Kitig, amely kijelzőt és PicoKVM Ext bővítőkártyát tartalmaz.
Mi a különbség a változatok között?
| Paraméter | Base Lite | Base | Full | Kit |
| SKU | 34778 | 32220 | 30583 | 33910 |
| eMMC | 0 GB | 8 GB | 8 GB | 8 GB |
| MicroSD szükséges a működéshez | igen | nem | nem | nem |
| Fém ház | nem | nem | igen | igen |
| 1,54″ érintőkijelző | nem | nem | igen | igen |
| PicoKVM Ext | nem | nem | nem | igen |
| Ajánlott felhasználás | legegyszerűbb megoldás és egyedi integráció | integráció microSD nélkül | kész KVM eszköz házzal és kijelzővel | komplett megoldás, beleértve a bővített PC-vezérlést |
A 0 GB eMMC-vel rendelkező Base Lite változat a megfelelő működéshez microSD / TF kártyát igényel, amely nem része a csomagnak. A többi változat 8 GB eMMC tárhelyet tartalmaz.
Főbb jellemzők
- számítógépek, szerverek és fejlesztői eszközök távoli felügyelete hálózaton keresztül
- BIOS / UEFI elérés operációs rendszer nélkül is
- USB billentyűzet, egér és USB háttértár emulálása
- operációs rendszer távoli telepítésének támogatása
- Wake-on-LAN támogatás
- webes terminál és egyedi szkriptek támogatása
- TF / microSD foglalat a tárhely bővítéséhez
- bővített tápvezérlés lehetősége a PicoKVM Ext segítségével
Műszaki specifikációk
| Gyártó | Luckfox / Waveshare |
| Processzor | RV1106G3, ARM Cortex-A7, akár 1,2 GHz |
| RAM | 256 MB DDR3 |
| Tárhely | 0 GB vagy 8 GB eMMC változattól függően + TF / microSD foglalat |
| Videóbemenet | HDMI |
| Max. felbontás | 1920 × 1080 px @ 60 FPS |
| Videókódolás | H.264 / AVC, H.265 / HEVC |
| Videó késleltetés | körülbelül 80 – 200 ms |
| Hangátvitel | igen |
| Ethernet | 10/100 Mbps RJ45 |
| USB funkciók | billentyűzet, egér és USB háttértár emulálása |
| BIOS / UEFI | igen |
| Wake-on-LAN | igen |
| Kijelző | 1,54″, 240 × 240 px, érintős – csak Full és Kit változatnál |
| Tápellátás | USB-C |
| Base változat méretei | 44 × 42 × 23,6 mm |
| Full változat méretei | 48,5 × 48,5 × 29 mm |
A megfelelő változat kiválasztása

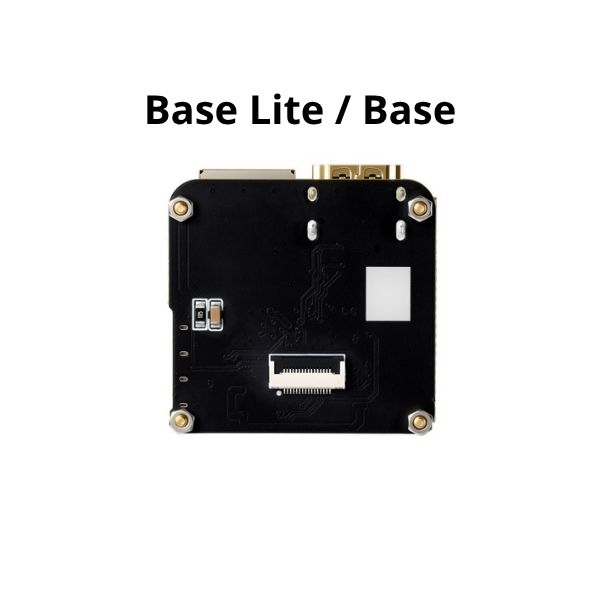

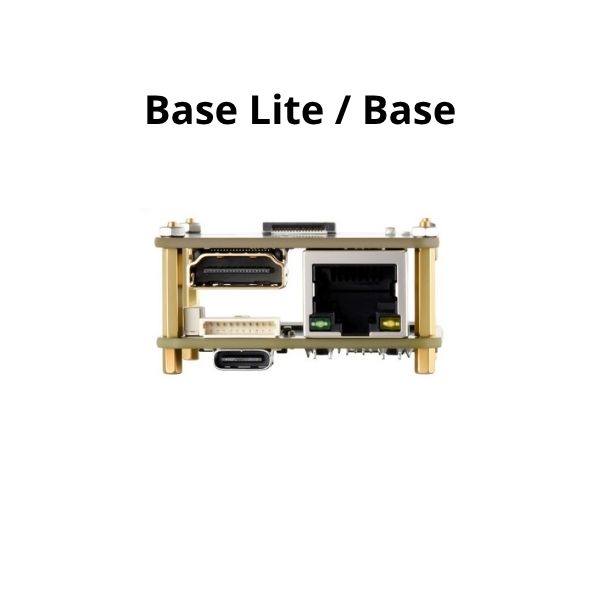

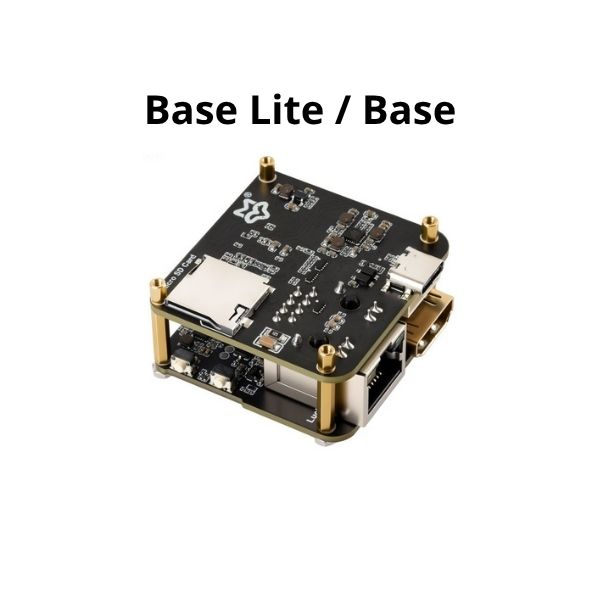

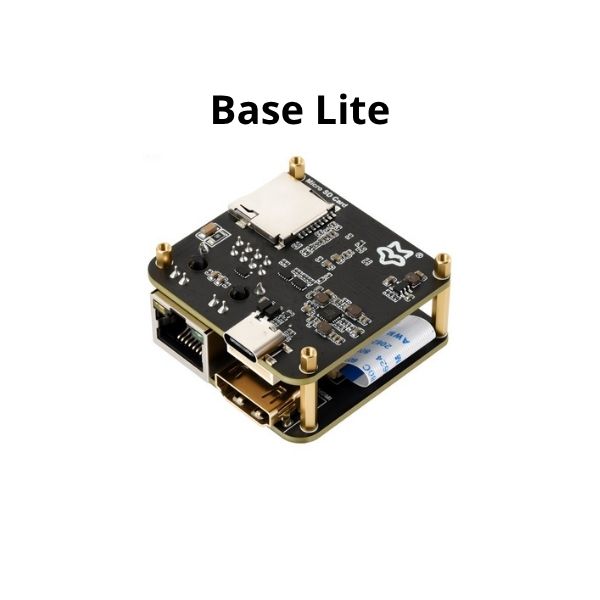

Base Lite akkor megfelelő, ha a lehető legegyszerűbb megoldást keresi saját projektbe való integráláshoz, és nem jelent problémát a microSD kártya használata. Base 8 GB eMMC-t ad hozzá, így a rendszer microSD kártya nélkül is működhet.

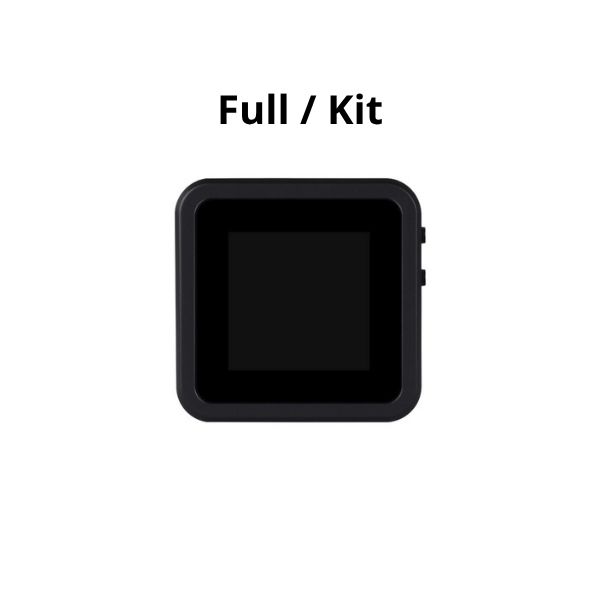

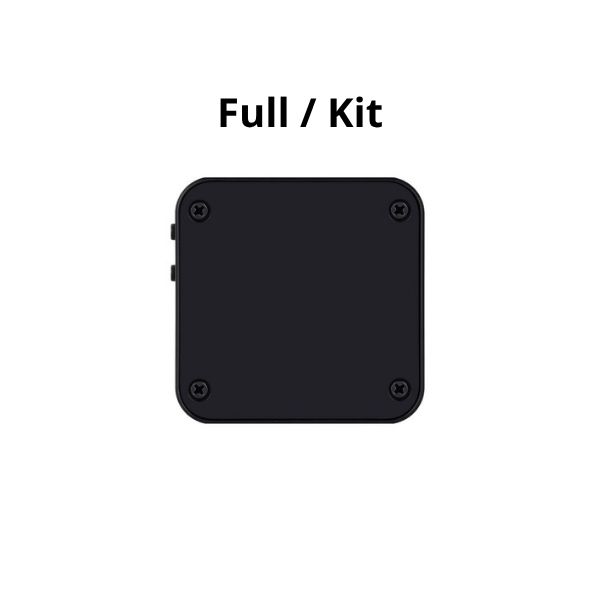

Full kész eszköz fém házzal és 1,54″ érintőkijelzővel, amely az IP-címet, a csatlakozási állapotot és a rendszer állapotát jeleníti meg. Kit ezen felül tartalmazza a PicoKVM Ext bővítőkártyát a számítógép tápellátásának fizikai távoli vezérléséhez.
Csatlakozók és kezelés

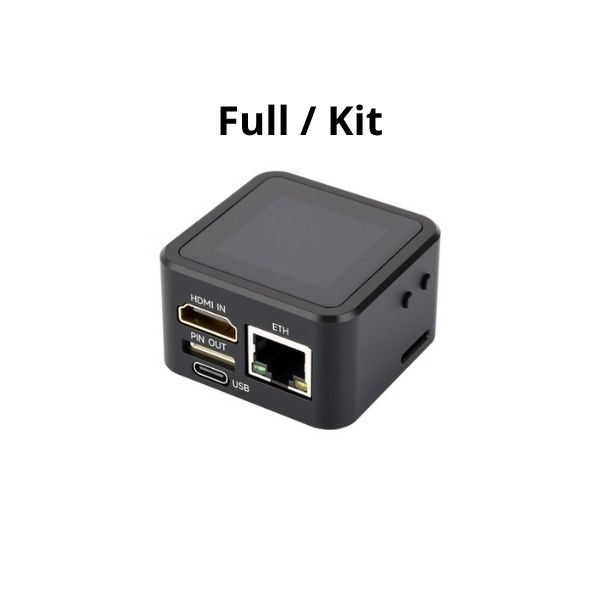

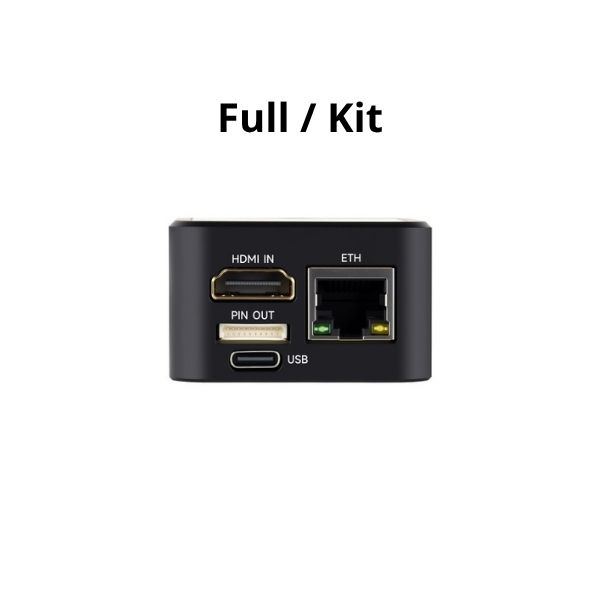

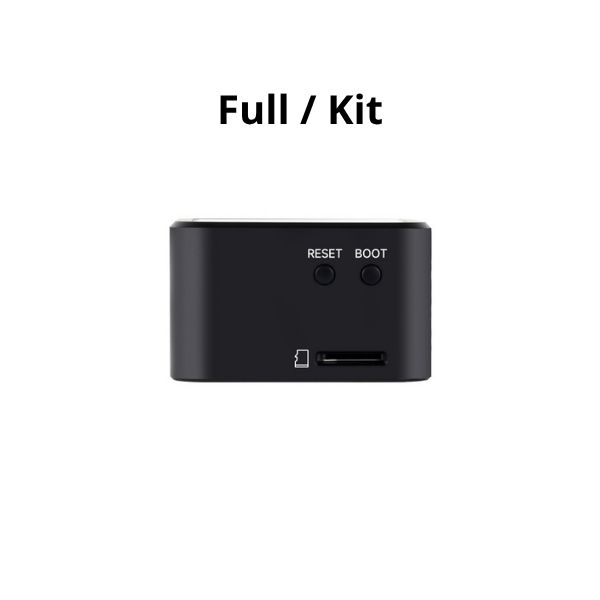

Az ábrán a Full és Kit változatok fő csatlakozói vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | HDMI IN – képbemenet | 5 | 1,54″ érintőkijelző |
| 2 | PIN OUT – bővítőcsatlakozó | 6 | BOOT gomb |
| 3 | USB-C – USB csatlakozás / tápellátás | 7 | RESET gomb |
| 4 | ETH – 10/100 Mbps Ethernet | 8 | TF / microSD foglalat |
Pinout
A bővítőcsatlakozó érintkezőinek kiosztása külön ábrán látható. Rendelkezésre állnak 3,3 V, GND, I²C és UART csatlakozók, beleértve a debug UART-ot is.
A csomag tartalma változattól függően

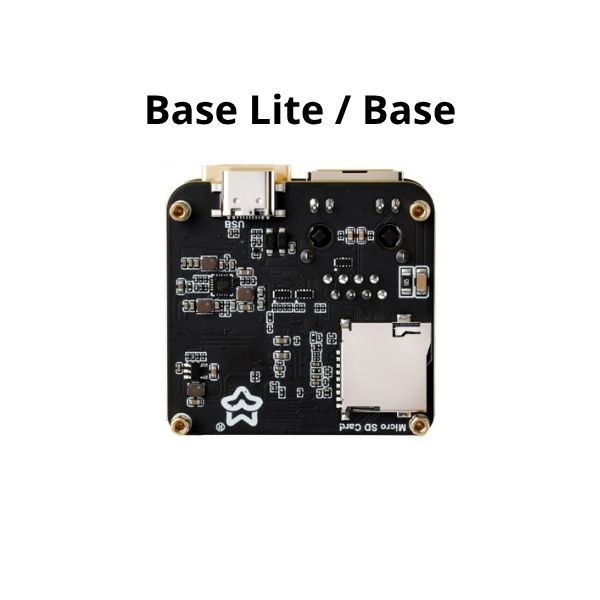

Base Lite / Base:
- 1× Luckfox PicoKVM Base a kiválasztott változatban
Full:
- 1× Luckfox PicoKVM fém házzal és 1,54″ érintőkijelzővel
- 1× USB-C hosszabbító kábel segédtápellátással

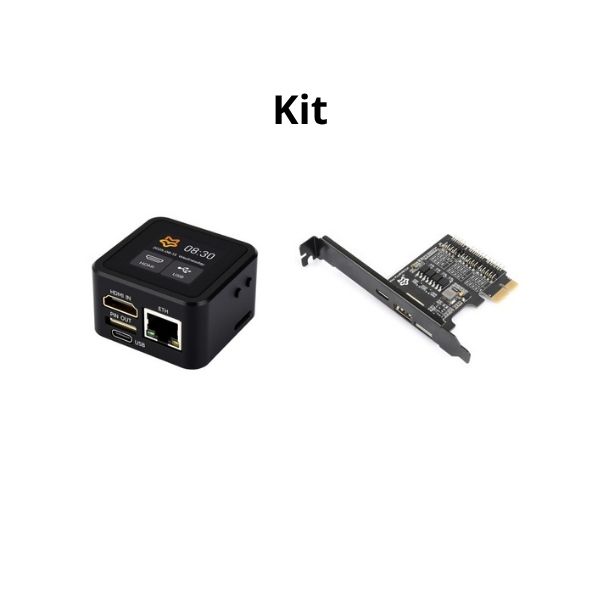

Kit:
- 1× Luckfox PicoKVM fém házzal és 1,54″ érintőkijelzővel
- 1× USB-C hosszabbító kábel segédtápellátással
- 1× Luckfox PicoKVM Ext full-height fém takarólemezzel
- 1× 9-pin USB hosszabbító kábel alaplaphoz
- 1× 9-pin hosszabbító kábel alaplaphoz
- 1× SH1.0 10-pin kábel, körülbelül 1 m
Dokumentáció
A beállítással, távoli eléréssel, rendszerfrissítéssel és további információkkal kapcsolatos útmutatók itt találhatók: Luckfox PicoKVM Wiki.
