Leírás

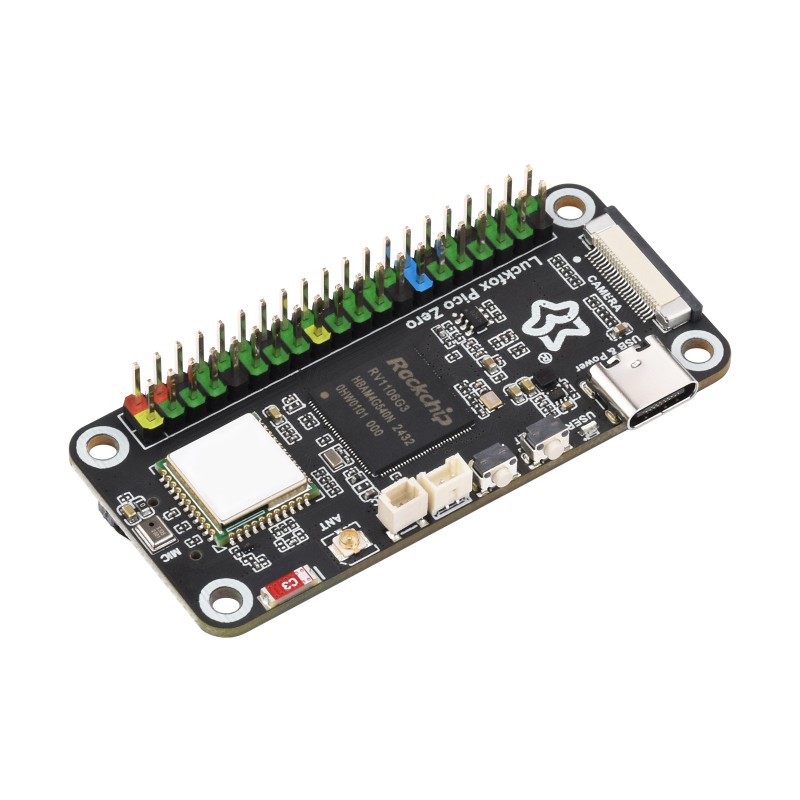

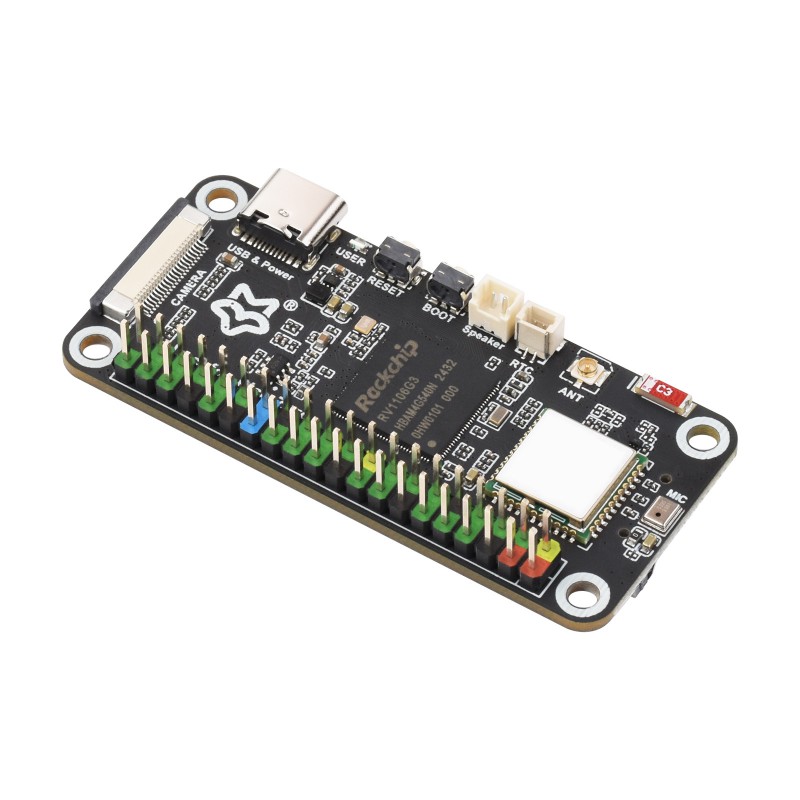

A Luckfox Pico Zero egy kompakt Linux fejlesztői lap, amely a Rockchip RV1106G3 chipre épül. 1 TOPS NPU számítási teljesítményt, 8 GB eMMC tárhelyet, WiFi 6-ot, Bluetooth 5.2-t és számos interfészt kínál beágyazott, kamerás és AI projektekhez.
A lap alkalmas kisebb Linux-eszközök fejlesztésére, képfeldolgozásra, kamerás alkalmazásokhoz, IoT-megoldásokhoz, audioprojektekhez és MIPI CSI kamerával rendelkező eszközök prototípus-fejlesztésére.
Főbb jellemzők
- kompakt Linux fejlesztői lap beágyazott és AI projektekhez
- alkalmas kamerás alkalmazásokhoz, képfeldolgozáshoz és IoT-eszközökhöz
- integrált WiFi 6 és Bluetooth 5.2 LE kapcsolat
- fedélzeti 8 GB eMMC tárhely
- MIPI CSI interfész kamera csatlakoztatásához
- egyes Raspberry Pi HAT modulokkal kompatibilis GPIO csatlakozósor
- integrált mikrofon és csatlakozó külső hangszóróhoz
- USB-C csatlakozó a tápláláshoz és a programfeltöltéshez
- lehetőség az integrált és a külső antenna közötti váltásra
Műszaki specifikációk
| Fő chip | Rockchip RV1106G3 |
| Processzor | ARM Cortex-A7, 32 bites, NEON és FPU támogatással |
| NPU | 1 TOPS, int4 / int8 / int16 kvantálás támogatása |
| ISP | ISP3.2, akár 8 Mpx kamera bemenet támogatása |
| DRAM | 256 MB DDR3L |
| Tárhely | 8 GB eMMC, TF foglalat a tárhely bővítéséhez |
| Vezeték nélküli kommunikáció | 2,4 GHz WiFi 6, Bluetooth 5.2 LE |
| Kamera | MIPI CSI 4 sávos interfész |
| Audió | integrált mikrofon, csatlakozó 8 Ω / 1 W hangszóróhoz |
| USB | USB-C a tápláláshoz és a programfeltöltéshez |
| Interfészek | GPIO, UART, SPI, I2C, USB |
| Antenna | integrált antenna + csatlakozó külső antennához |
| GPIO csatlakozósor | 40 tűs, egyes Raspberry Pi HAT modulokkal kompatibilis |

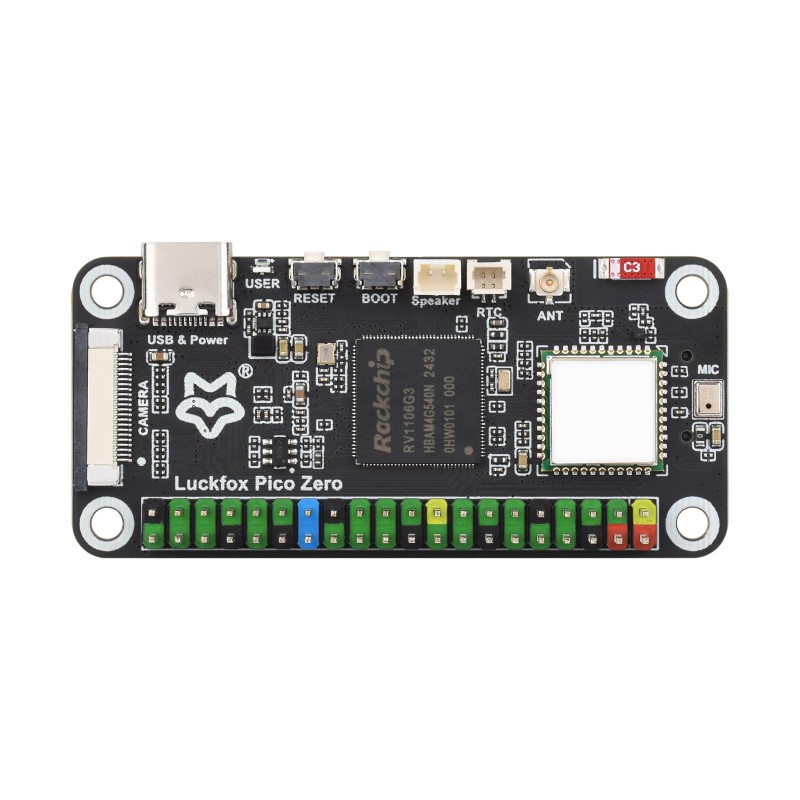

A lap elrendezése
| Szám | Leírás | Szám | Leírás |
| 1 | RV1106G3, vision processor SoC ARM Cortex-A7 maggal | 9 | integrált antenna |
| 2 | USB-C csatlakozó a tápláláshoz és a programfeltöltéshez | 10 | WiFi / Bluetooth modul, 2,4 GHz WiFi 6 és Bluetooth 5.2 LE |
| 3 | USER LED rendszerállapot-jelző | 11 | integrált mikrofon |
| 4 | RESET gomb | 12 | 40 tűs GPIO csatlakozósor, egyes Raspberry Pi HAT modulokkal kompatibilis |
| 5 | BOOT gomb a letöltési módba való belépéshez | 13 | MIPI CSI 4 sávos kamera interfész |
| 6 | csatlakozó külső hangszóróhoz, MX1.25 2 tűs, 8 Ω / 1 W hangszóró támogatása | 14 | TF foglalat, kizárólag a tárhely bővítésére szolgál |
| 7 | RTC elemtartó csatlakozó | 15 | 8 GB eMMC tárhely |
| 8 | csatlakozó külső antennához |
GPIO lábkiosztás
A csatlakozósor tápláló lábakat, GND-t, GPIO lábakat és kiválasztott interfészeket tartalmaz, mint például I2C, SPI, UART és PWM.
Az ábrán látható színjelölés segít megkülönböztetni a jeltípusokat: táplálás, I2C, SPI, GPIO és UART. Külső modulok vagy Raspberry Pi HAT kiegészítők csatlakoztatásakor javasoljuk, hogy a gyártó dokumentációja szerint járjon el.
Kamera és képfeldolgozás
A lap MIPI CSI 4 sávos interfésszel rendelkezik, amely két 2 sávos MIPI CSI interfészből áll. A gyártó kamera bemenet támogatását 3840 × 2160 px felbontásig, 15 FPS sebességgel adja meg. Az integrált ISP számos képfeldolgozási funkciót támogat, mint például HDR, WDR és zajcsökkentés.
Audió interfészek
A Luckfox Pico Zero integrált mikrofonnal és külső hangszóró csatlakozóval rendelkezik. Ennek köszönhetően egyszerű audioalkalmazásokhoz, hangalapú projektekhez vagy kamerát és hangot kombináló eszközökhöz is alkalmas.
Antenna
A lap integrált antennával és külső antenna csatlakozóval is rendelkezik. Igény szerint lehet váltani a fedélzeti antenna és a külső antenna között, ami lehetővé teszi a lap különböző szerelési és kommunikációs körülményekhez való igazítását.
A csomag tartalma
- 1× Luckfox Pico Zero
Dokumentáció
A dokumentációt, bekötést, rendszerképeket és fejlesztési útmutatókat itt találja: Luckfox Pico Zero Wiki.
