Leírás

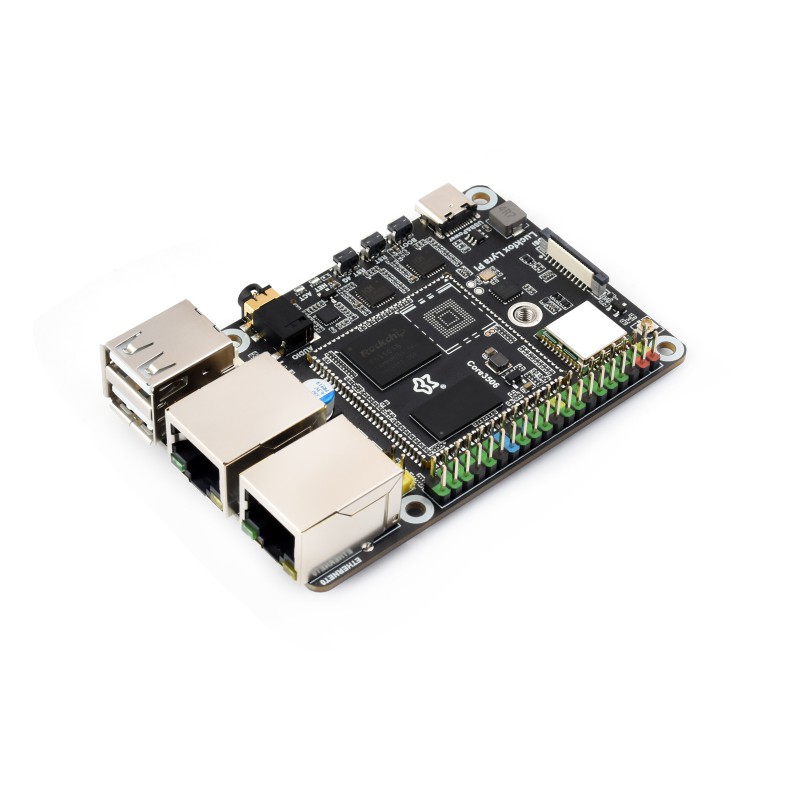

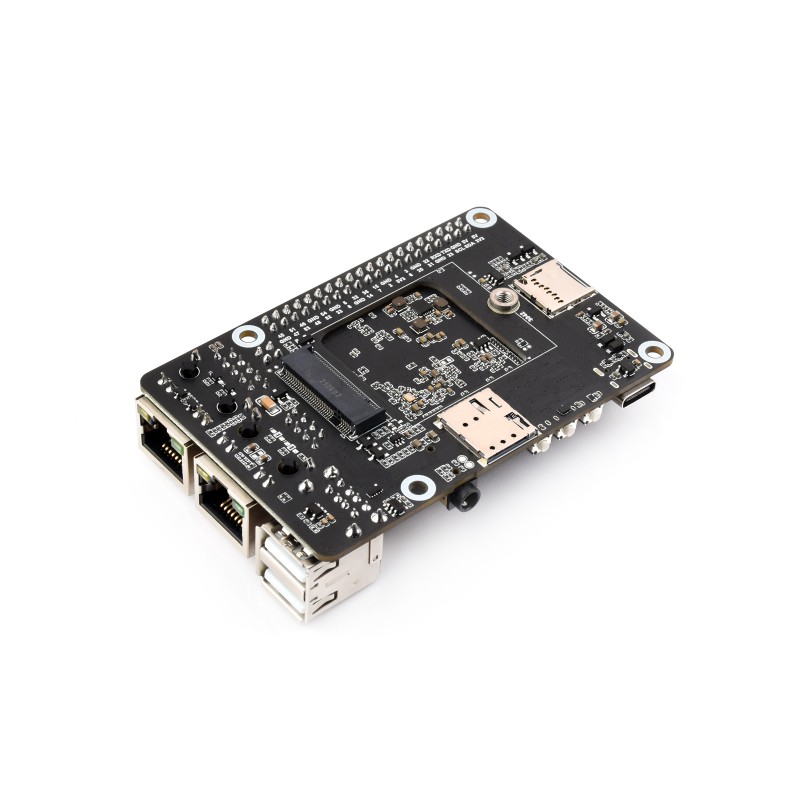

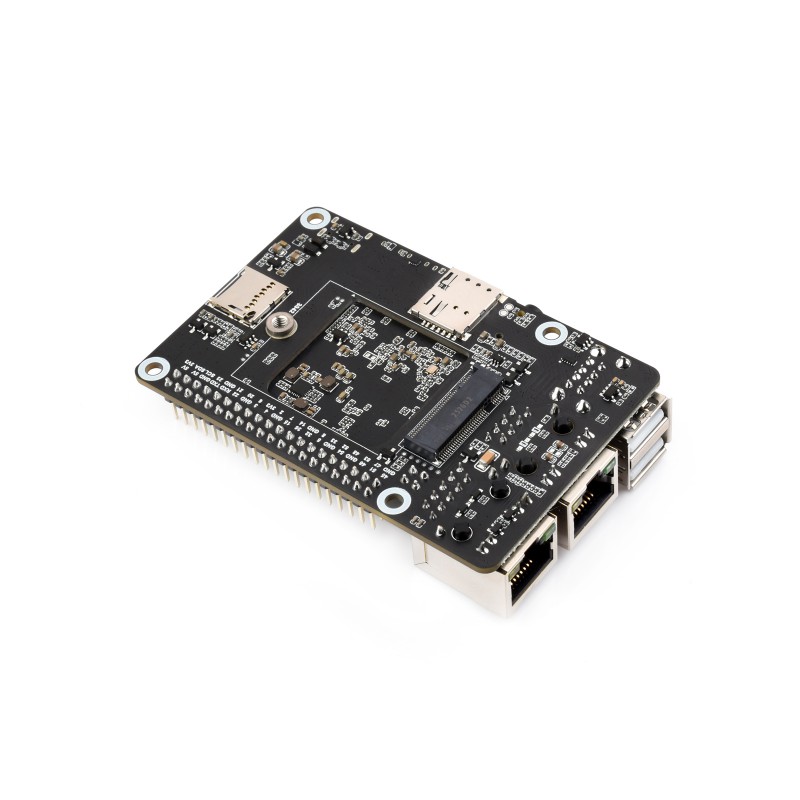

A Luckfox Lyra Pi B W egy kompakt Linux fejlesztői kártya, amely a Rockchip RK3506B platformra épül. Hárommagos ARM Cortex-A7 processzort kombinál egy Cortex-M0 maggal, 512 MB DDR3L memóriával és WiFi 6, valamint Bluetooth 5.2 / BLE vezeték nélküli kapcsolattal.
A B W verzió TF / microSD kártyát használ rendszertárolóként, és nem rendelkezik integrált eMMC-vel. A kártya két Ethernet portot, USB-t, MIPI DSI-t, 40-pines GPIO-t és M.2 foglalatot kínál opcionális 4G modul számára, így alkalmas Linux, IoT, ipari és hálózati alkalmazásokhoz.
Ha az integrált 8 GB eMMC tárolóval rendelkező változatot részesíti előnyben, kínálatunkban megtalálható a Luckfox Lyra Pi A W is. Az A W verzió ugyanazzal a WiFi és Bluetooth kapcsolattal rendelkezik, de a rendszer 8 GB eMMC-t használ TF / microSD kártya helyett.
Főbb jellemzők
- Linux fejlesztői kártya többmagos ARM architektúrával
- integrált WiFi 6 és Bluetooth 5.2 / BLE
- TF / microSD foglalat a rendszer és a felhasználói adatok számára
- 2× 10/100 Mbps Ethernet
- M.2 foglalat opcionális SIM7600G-H-M.2 4G modulhoz
- MIPI DSI interfész kijelzőkhöz
- 40-pines GPIO fejléc, amely kompatibilis néhány Raspberry Pi HAT modullal
- 3,5 mm-es audio csatlakozó fejhallgatóhoz / mikrofonhoz
- táplálási lehetőség opcionális PoE modulon keresztül
Műszaki specifikációk
| Processzor | 3× ARM Cortex-A7 akár 1,2 GHz + ARM Cortex-M0 |
| RAM | 512 MB DDR3L |
| Tárhely | TF / microSD kártya, nem része a csomagnak |
| eMMC | nem |
| WiFi | 2,4 GHz WiFi 6 |
| Bluetooth | Bluetooth 5.2 / BLE |
| Ethernet | 2× 10/100 Mbps RJ45 |
| USB | 1× USB 2.0 OTG + 3× USB 2.0 HOST HUB-on keresztül |
| Kijelző | MIPI DSI 2-lane |
| GPIO | 23× Rockchip Matrix IO + 5× GPIO, 40-pines fejléc |
| Interfészek | GPIO, PWM, UART, I2C, SPI, I2S, USB, Ethernet |
| Audio | 3,5 mm-es csatlakozó fejhallgatóhoz / mikrofonhoz |
| 4G bővítés | M.2 foglalat SIM7600G-H-M.2 modulhoz |
| SIM | SIM-kártya foglalat |
| PoE | csatlakozó opcionális PoE modulhoz |
A kártya elrendezése

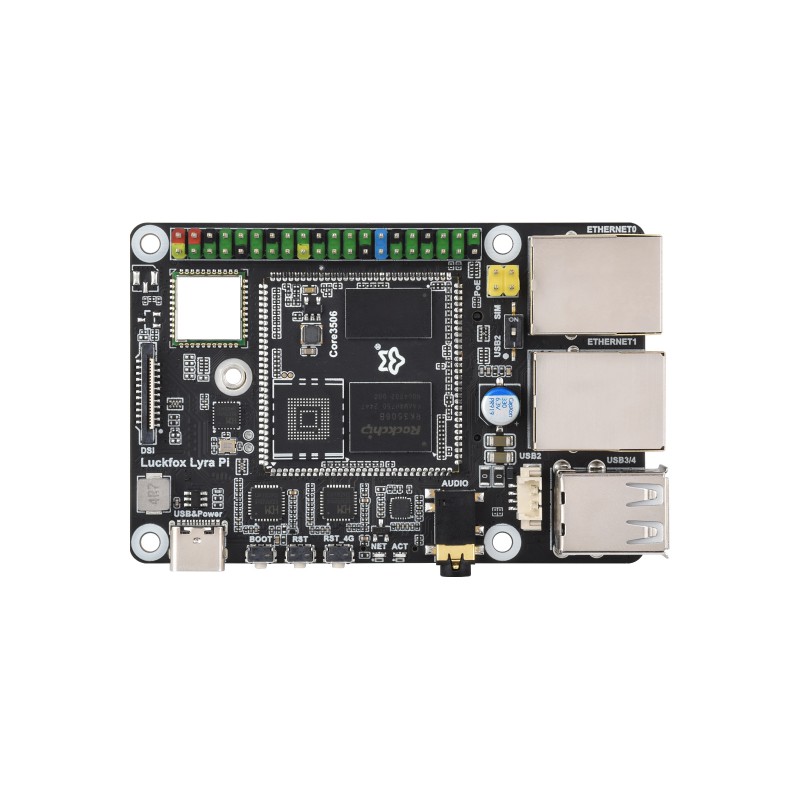

Az ábrán a Luckfox Lyra Pi B W kártya fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | Core3506 – fő számítási modul | 11 | RJ45 100 Mbps Ethernet |
| 2 | USB-C OTG – táplálás és programozás | 12 | RJ45 100 Mbps Ethernet PoE támogatással |
| 3 | BOOT gomb | 13 | csatlakozó opcionális PoE modulhoz |
| 4 | RESET gomb | 14 | 40-pines GPIO fejléc |
| 5 | 4G-RESET – 4G modul reset | 15 | WiFi 6 / Bluetooth 5.2 modul |
| 6 | 4G NET LED | 16 | csatlakozó WiFi / Bluetooth antennához |
| 7 | USER LED – rendszerállapot-jelzés | 17 | MIPI DSI csatlakozó |
| 8 | 3,5 mm-es audio csatlakozó | 18 | M.2 foglalat opcionális 4G modulhoz |
| 9 | MX1.25 4-pines interfész USB HOST / LCD tápláláshoz | 19 | TF / microSD foglalat |
| 10 | 2× USB-A HOST | 20 | SIM-kártya foglalat |
Pinout

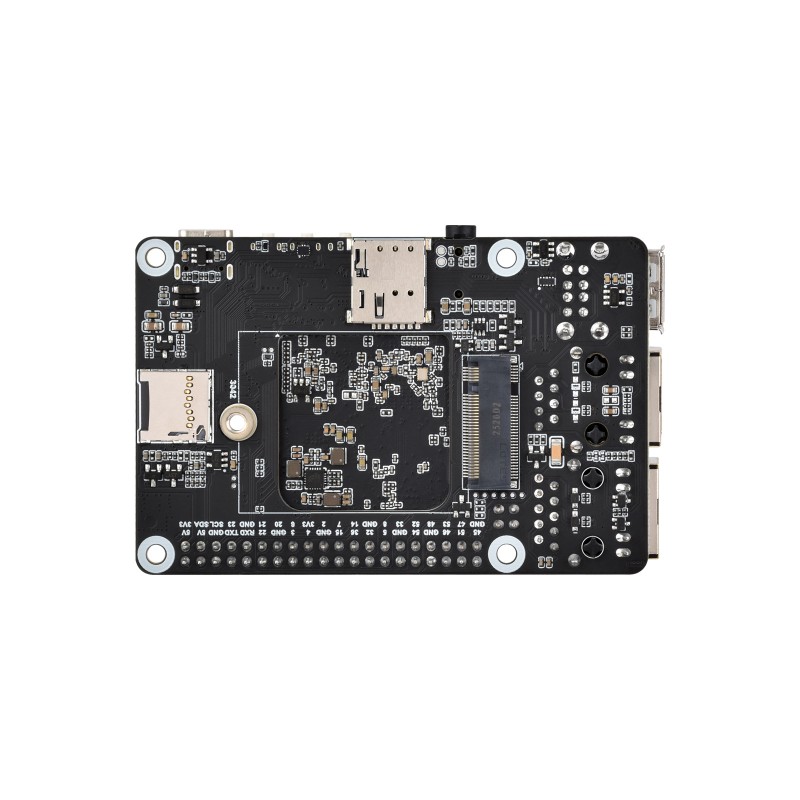

A 40-pines GPIO fejléc elrendezése, beleértve a táplálást, GND-t, GPIO-t, UART-ot és egyéb jeleket, a galériában található külön ábrán látható. A kártya a Rockchip Matrix IO-t használja, amely lehetővé teszi az olyan funkciók rugalmas hozzárendelését, mint az UART, I2C, SPI vagy PWM.
Csomag tartalma
- 1× Luckfox Lyra Pi B W
- 1× IPX 2,4 GHz 2 dBi antenna
- 1× rögzítőcsavar a 4G modulhoz
Figyelmeztetés
A TF / microSD kártya nem része a csomagnak, és rendszertárolóként szükséges a B W verziónál.
A SIM7600G-H-M.2 4G modul és a PoE modul sem része a csomagnak. Az M.2 foglalat és a PoE csatlakozó a kártya opcionális bővítésére szolgál.
Dokumentáció
A rendszer telepítéséhez, a perifériák csatlakoztatásához, a WiFi-hez és Bluetooth-hoz, a 4G kommunikációhoz és további dokumentációhoz a Luckfox Lyra Pi Wiki oldalon talál útmutatókat.
