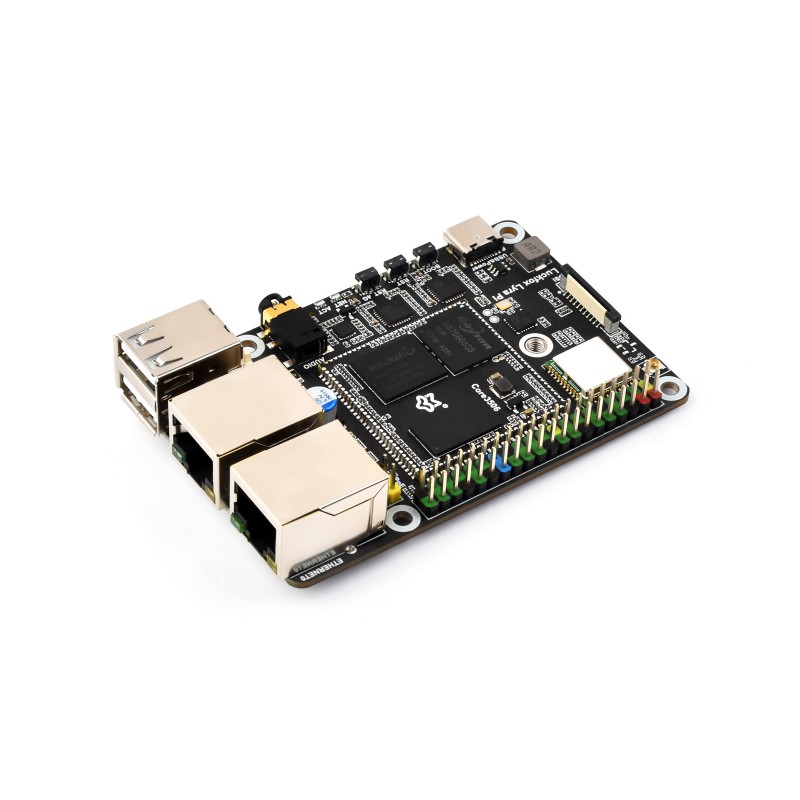

Leírás
A Luckfox Lyra Pi A W egy kompakt Linux fejlesztői kártya, amely a Rockchip RK3506B platformra épül. Hárommagos ARM Cortex-A7 processzort kombinál egy Cortex-M0 maggal, 512 MB DDR3L memóriával és 8 GB eMMC tárhellyel.
A A W verzió emellett integrált 2,4 GHz-es WiFi 6 és Bluetooth 5.2 / BLE támogatással rendelkezik. A kártya Ethernetet, USB-t, MIPI DSI-t, GPIO-t és M.2 foglalatot kínál opcionális 4G modul számára, így Linux, IoT, ipari és hálózati alkalmazásokhoz is ideális.
Főbb jellemzők
- Linux fejlesztői kártya többmagos ARM architektúrával
- integrált WiFi 6 és Bluetooth 5.2 / BLE
- 2× 10/100 Mbps Ethernet
- M.2 foglalat opcionális SIM7600G-H-M.2 4G modulhoz
- MIPI DSI interfész kijelzőkhöz
- 40 tűs GPIO csatlakozósor, néhány Raspberry Pi HAT modullal kompatibilis
- 3,5 mm-es audio csatlakozó fejhallgatóhoz / mikrofonhoz
- táplálási lehetőség opcionális PoE modullal
Műszaki specifikációk
| Processzor | 3× ARM Cortex-A7 akár 1,2 GHz + ARM Cortex-M0 |
| RAM | 512 MB DDR3L |
| Tárhely | 8 GB eMMC |
| WiFi | 2,4 GHz WiFi 6 |
| Bluetooth | Bluetooth 5.2 / BLE |
| Ethernet | 2× 10/100 Mbps RJ45 |
| USB | USB-C OTG + USB HOST USB HUB-on keresztül |
| Kijelző | MIPI DSI 2-lane, akár 1280 × 1280 @ 60 Hz |
| GPIO | 40 tűs csatlakozósor, Rockchip Matrix IO |
| Interfészek | GPIO, PWM, UART, I2C, SPI, I2S, USB, Ethernet |
| Audió | 3,5 mm-es bemenet / kimenet fejhallgatóhoz és mikrofonhoz |
| 4G bővítés | M.2 foglalat SIM7600G-H-M.2 modulhoz |
| PoE | előkészített csatlakozó opcionális PoE modulhoz |

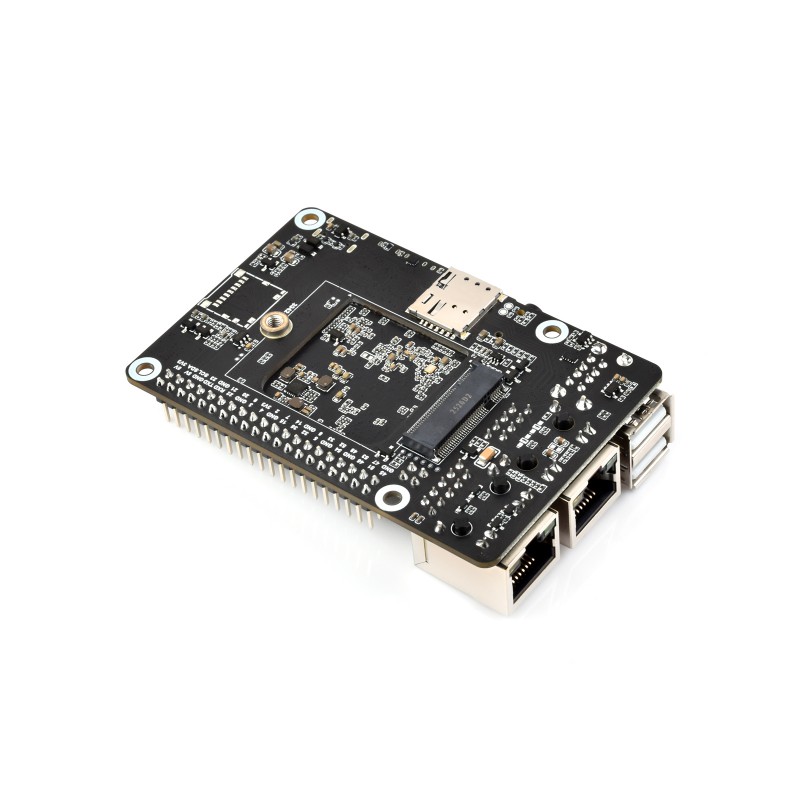

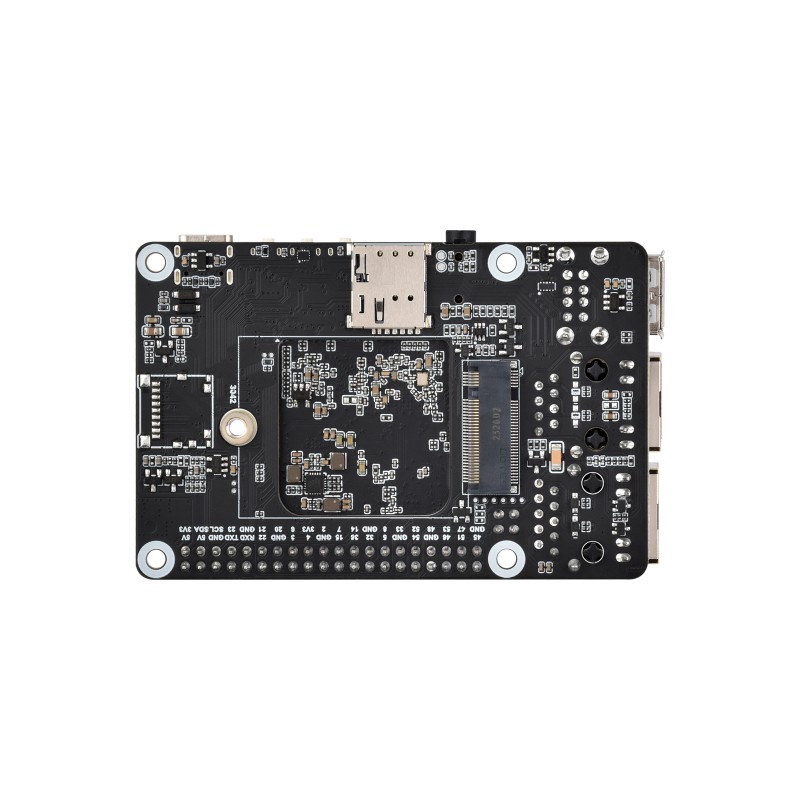

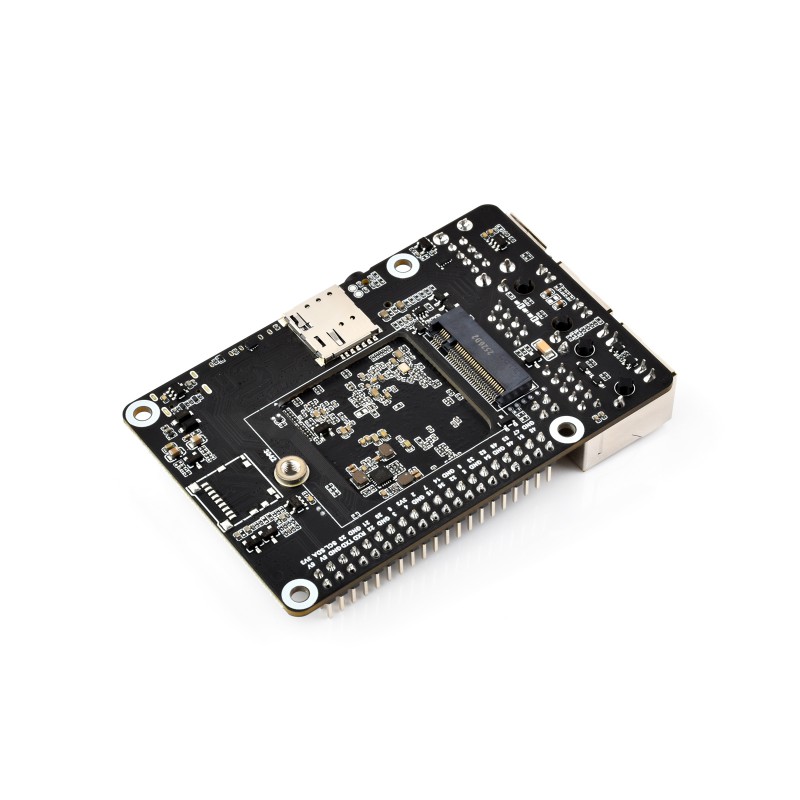

A kártya elrendezése

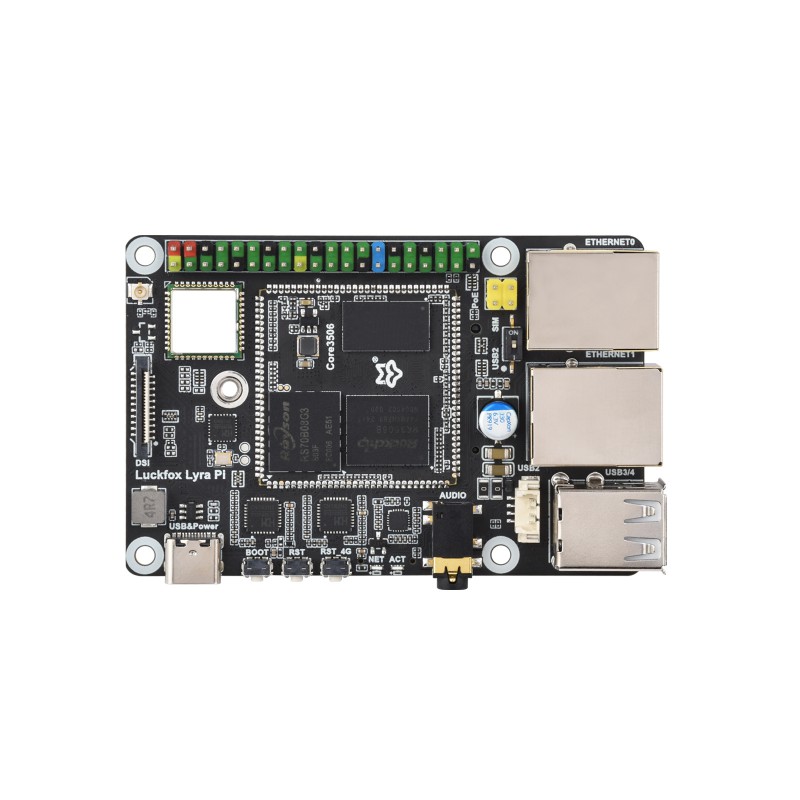

Az ábrán a Luckfox Lyra Pi A W kártya fő részei vannak jelölve:
| Szám | Leírás | Szám | Leírás |
| 1 | Core3506 – fő számítási modul | 11 | RJ45 Ethernet port 1 |
| 2 | USB-C csatlakozó | 12 | RJ45 Ethernet port 2 |
| 3 | BOOT gomb – belépés a letöltési módba | 13 | csatlakozó opcionális PoE modulhoz |
| 4 | RESET gomb – rendszer újraindítása | 14 | 40 tűs GPIO csatlakozósor |
| 5 | 4G-RESET – opcionális 4G modul visszaállítása | 15 | WiFi 6 / Bluetooth 5.2 modul |
| 6 | NET – 4G modul állapotjelzője | 16 | csatlakozó WiFi / Bluetooth antennához |
| 7 | ACT – 4G modul aktivitásjelzője | 17 | MIPI DSI csatlakozó kijelzőhöz |
| 8 | 3,5 mm-es audio csatlakozó fejhallgatóhoz / mikrofonhoz | 18 | M.2 foglalat opcionális 4G modulhoz |
| 9 | bővített USB 2.0 HOST interfész | 19 | SIM-kártya foglalat |
| 10 | USB-A HOST portok | 20 | TF / microSD foglalat |
Lábkiosztás
A 40 tűs GPIO csatlakozósor elrendezése, beleértve a táplálást, GND-t, GPIO-t, UART-ot és egyéb jeleket, külön ábrán látható. A csatlakozósor néhány Raspberry Pi HAT modullal kompatibilis.
Csomag tartalma
- 1× Luckfox Lyra Pi A W
- 1× IPX 2,4 GHz 2 dBi antenna
- 1× rögzítőcsavar a 4G modulhoz
Figyelmeztetés
A SIM7600G-H-M.2 4G modul és a PoE modul nem része a csomagnak. Az M.2 foglalat és a PoE csatlakozó a kártya opcionális bővítésére szolgál.
Dokumentáció
A rendszer telepítéséhez, a perifériák csatlakoztatásához, az SDK-hoz és további dokumentációhoz itt talál útmutatókat: Luckfox Lyra Pi Wiki.
