Leírás

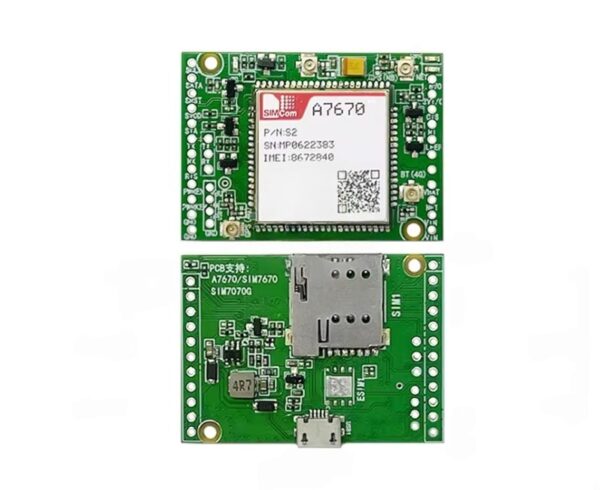

A 4G LTE modul A7670E egy kommunikációs modul, amelyet Arduino és Raspberry Pi fejlesztői lapokhoz terveztek. Támogatja az LTE-TDD, LTE-FDD, GSM, GPRS és EDGE vezeték nélküli módokat, akár 10 Mbps letöltési és 5 Mbps feltöltési sebességgel. A modul SIM-kártya foglalattal, tápellátáshoz és AT-parancsokhoz használható micro USB csatlakozóval, valamint hangrögzítéshez, telefonáláshoz vagy TTS-kimenethez használható audio csatlakozóval rendelkezik.
A modul két változatban kapható:
- A7670E-LASE – GPS/GNSS szolgáltatások nélkül
- A7670E-FASE – GPS/GNSS vevővel
A modulhoz 4G antenna tartozik, a -FASE változathoz pedig GPS antenna is. A lapon micro USB csatlakozó található, amely tápellátásra szolgál, és egyben lehetővé teszi AT-parancsok kiadását is.
Főbb jellemzők
- Működési feszültség: 5 V – 10 V (ajánlott 5 V, minimum 2 A)
- Kompatibilitás 3,3 V TTL logikával (például Raspberry Pi)
- TCP/IP, HTTP(s), MQTT(s), FTP(s) és SSL protokollok támogatása
- Betárcsázás, telefonhívások és SMS-ek támogatása
- Bázisállomás-alapú helymeghatározás (LBS) mobilhálózaton keresztül
- TTS (Text To Speech) funkció kínai vagy angol szöveg beszéddé alakításához
- SIM-kártya foglalat 1,8 V / 3 V SIM támogatással
- Zöld jelző LED: gyors villogás – nincs regisztrálva, lassú villogás – sikeres regisztráció, folyamatos világítás – hálózatkeresés
- Méretek: 32 × 43 mm
Műszaki adatok
| LTE Cat-1 | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| SMS és audio | |
|---|---|
| SMS | Támogatott típusok: MT, MO, CB, Text, PDU |
| Tárolás: USIM kártya (a CB nem tárolható SIM-kártyán) | |
További információkért rendelkezésre áll a datasheet és az AT parancskészlet. A micro USB csatlakozó AT-parancsok kiadására való használatához illlesztőprogram letöltése és telepítése szükséges. A konfiguráláshoz az alkalmazás használható. További információk a dokumentációban találhatók.
Figyelmeztetések:
A modul tesztelésekor legalább 2A terhelhetőségű tápegységet kell biztosítani. A kenyérpanelről történő tápellátás nem megbízható, mert az érintkezők nem képesek a szükséges áramot átvinni. A vezetékeket közvetlenül kell csatlakoztatni. Külső forrásból történő tápellátás esetén a modul GND-jét össze kell kötni a vezérlőpanel közös földjével, különben a soros kommunikáció nem működik. A számítógép hagyományos USB-A portja nem feltétlenül biztosít elegendő áramot, ezért célszerűbb USB-C portot vagy legalább 2 A-es külső adaptert használni.
