Leírás
LED mátrix 8×8 64 piros LED diódát tartalmaz, 8 sor és 8 oszlop elrendezésben. Alkalmas számjegyek, betűk, szimbólumok, egyszerű grafika és animációk megjelenítésére Arduino, ESP32 és egyéb mikrocontrollerek projektjeiben.

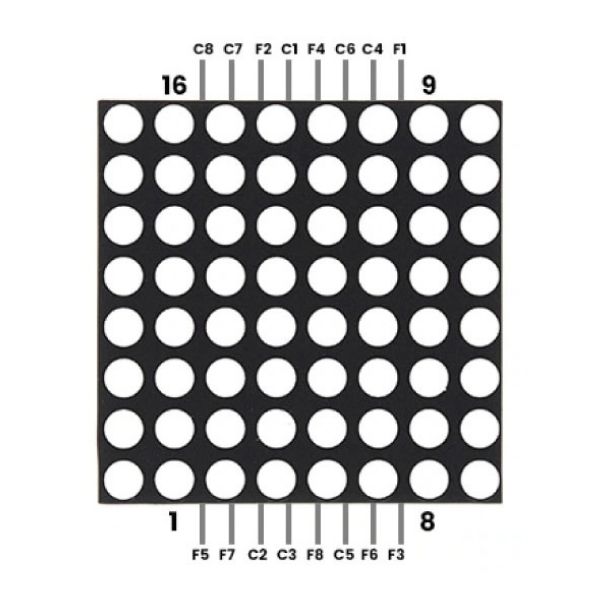

A mátrixnak 16 kivezetése van – 8 a sorokhoz és 8 az oszlopokhoz. Az egyes LED-eket multiplexeléssel vezérlik. A bekötéshez megfelelő sorozatellenállásokat kell használni az LED áram korlátozásához.
A termék 1088AS és 2088BS változatban érhető el. Mindkét változat 8×8-as felbontású és azonos pin-elosztással rendelkezik sorok és oszlopok között, de különbözik a LED pont méretében, méretében és a belső bekötés polaritásában.
Eltérések a változatok között
| Paraméter | 1088AS | 2088BS |
|---|---|---|
| Felbontás | 8 × 8 | 8 × 8 |
| LED-ek száma | 64 | 64 |
| LED szín | piros | piros |
| Fénypont átmérője | 3 mm | 5 mm |
| Méretek | 32 × 32 × 8 mm | 60,2 × 60,2 mm |
| Polaritás | sorok – katód / oszlopok – anód | sorok – anód / oszlopok – katód |
| Kivezetések száma | 16 | 16 |
1088AS változat

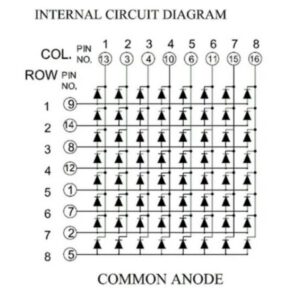

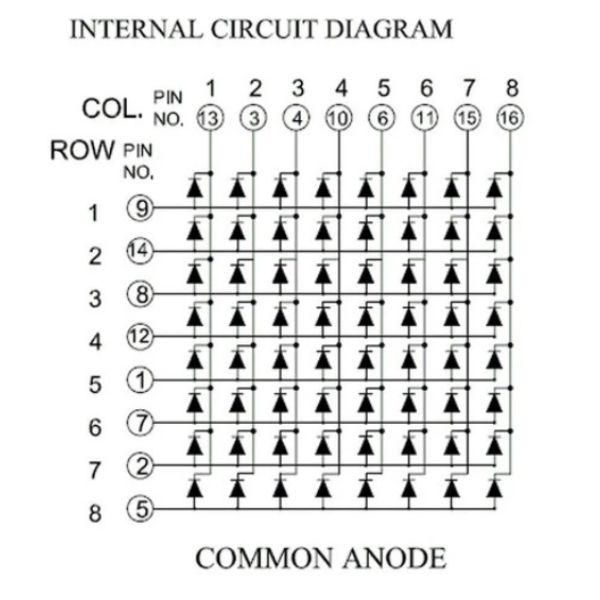

1088AS a kompaktabb változat 3 mm-es LED pontokkal és 32 × 32 × 8 mm-es méretekkel. A mátrix sorai katódok, az oszlopok pedig anódok. A kisebb méretek miatt különösen alkalmas kompakt eszközökhöz, prototípusokhoz és fejlesztési projektekhez.
2088BS változat

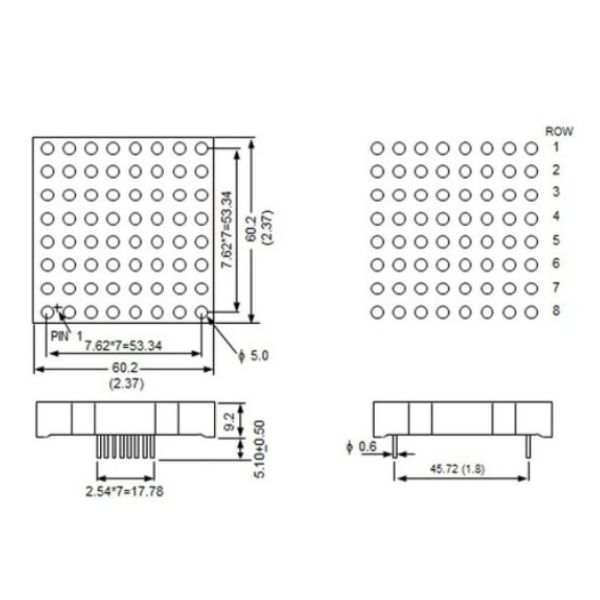

2088BS nagyobb 5 mm-es LED pontokat használ és 60,2 × 60,2 mm-es méretekkel rendelkezik. A nagyobb megjelenítési terület jobb láthatóságot biztosít. Az 1088AS-sel ellentétben ellenkező polaritást használ – a sorok anódok, az oszlopok pedig katódok.
Fő jellemzők
- 8 × 8 LED pont,
- 64 piros LED,
- 16 pines kivitel,
- multiplexelt vezérlés,
- lehetőség számjegyek, betűk, szimbólumok és egyszerű grafika megjelenítésére,
- alkalmas Arduino, ESP32 és egyéb mikrokontrollerekhez,
- elérhető 1088AS és 2088BS változatban.
Felhasználás
- számjegyek és karakterek megjelenítése,
- egyszerű animációk és grafika,
- órák és számlálók,
- állapotjelzők,
- elektronikus információs táblák,
- LED-multiplex vezérlés oktatása,
- mikrokontroller projektek.
További LED mátrixok az ajánlatban
Ha egyszerűbb vezérlést keres, nézze meg a LED mátrix 8×8 MAX7219 driverrel-t is. Nagyobb megjelenítési terület érdekében elérhető a LED mátrix 32×8 pont is piros, kék vagy zöld kivitelben.
Színes projektekhez és animációkhoz használhatja a RGB LED mátrix 8×8 WS2812B-et 64 önálló címezhető RGB LED-del.
Figyelmeztetés: Az 1088AS és 2088BS változatok ellenkező polaritásúak a belső bekötésben. A változat megváltoztatásakor ezért szükséges a bekötés vagy a vezérlőprogram módosítása. Az LED mátrix nem tartalmaz integrált vezérlő áramkört.
