Leírás

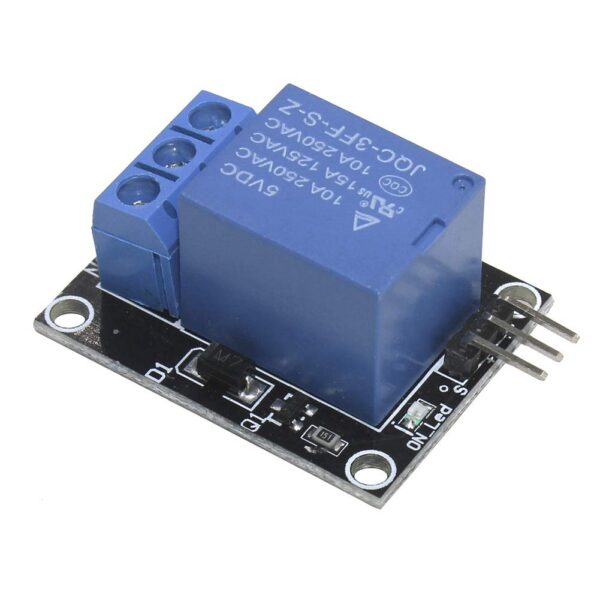

A KY-019 egy egyszerű relémodul egy váltóérintkezővel (SPDT), Arduino-hoz és más mikrokontrollerekhez tervezve. Lehetővé teszi hálózati fogyasztók és más nagyfeszültségű eszközök kapcsolását alacsony feszültségű vezérlőjellel (5 V). A relé mechanikus váltóérintkezővel rendelkezik, így galvanikusan elválasztja a vezérlőelektronikát a kapcsolt terheléstől.
A modulon LED állapotjelző található, amely vizuálisan jelzi a relé állapotát (behúzott/elengedett), valamint egy védődióda a visszafeszültség (back-EMF) ellen, amely a mikrokontrollert védi. A modul közvetlenül az Arduino digitális kimeneti lábával vezérelhető – nem igényel további áramköröket.
Főbb jellemzők
- Egyérintkezős SPDT relé (NO, NC, COM)
- 5 V DC vezérlőfeszültség közvetlenül az Arduinóról
- LED állapotjelző a relé állapotához
- Védődióda visszafeszültség (back-EMF) ellen
- Terhelés kapcsolása 250 V AC / 10 A vagy 30 V DC / 10 A értékig
- Közvetlen csatlakoztatás Arduinóhoz további áramkörök nélkül
- 3 tűs csatlakozófelület (GND, VCC, IN)
Csatlakozók meghatározása:
NO: normally open (ha a relé nincs meghúzva, ez az érintkező nyitott, a COM és NO portok között nincs kapcsolat)
NC: normally closed (ha a relé nincs meghúzva, ez az érintkező zárt, a COM és NC portok között van kapcsolat)
COM: common terminal (a közös kapocs, amellyel a relé az NC és NO lábakat összeköti/bontja)
Műszaki adatok
| Vezérlőfeszültség | 5 V DC |
|---|---|
| Vezérlőáram | ~40-70 mA |
| Érintkező típusa | SPDT (NO, NC, COM) |
| Max. AC terhelés | 250 V AC / 10 A |
| Max. DC terhelés | 30 V DC / 10 A |
| Relé típusa | JQC-3FF-S-Z (vagy egyenértékű) |
| Állapotjelzés | LED (a relé behúzott állapotában aktív) |
| Csatlakozófelület | 3 tűs (GND, VCC, IN) |
| Méretek | 43 × 17 × 17 mm |
Felhasználás
- hálózati fogyasztók kapcsolása (világítás, szivattyúk, ventilátorok)
- automatizálás és otthoni eszközök vezérlése
- DIY okosotthon projektek Arduinóval
- prototípuskészítés és STEM projektek
A csomag tartalma
- 1× KY-019 relémodul
