Leírás

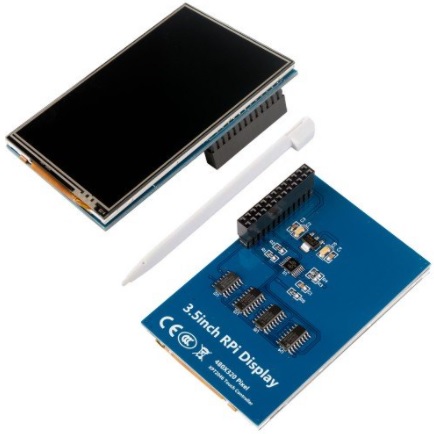

A kijelzőt shield-nek, azaz a Raspberry pi bővítőmoduljának tervezték. A fejlesztőkártyához való csatlakoztatáshoz egyszerűen csatlakoztassa a kijelzőt a pin-ekhez. A kijelző felbontása 320 × 480 pixel, mérete 3.5 hüvelyk.
További információért javasoljuk az utasítás vagy wiki megtekintését. Kínálatunkban 2.8 hüvelykes változat is megtalálható.
Specifikációk:
Üzemi feszültség: 3.3V / 5V, a kártya beépített AMS1117 szabályozóval rendelkezik
Háttérvilágítás feszültsége: 120 mA
Felbontás: 320 x 480 képpont
Kijelző mérete: 3.5 hüvelyk
Színek: 65 536
Típus: rezisztív TFT kijelző LED háttérvilágítással
/ érintőkijelző nextion 320 * 480 320 * 480 málna kijelző lcd tft
/Kizejnejne 3.5 Ras Raspberry pi-hez Shield 480 × 320 pixel felbontás a Raspberry pi számára
jlegen –
Display funguje aj ESP32 s kniznicou TFT_eSPI. Treba upravit kniznicu User_Setup.h a to vybranim poloziek :
* Display type – only define if RPi display 480×320
*#define RPI_ILI9486_DRIVER // 20MHz maximum SPI
* For ESP32 Dev board (only tested with ILI9341 display)
* The hardware SPI can be mapped to any pins
*#define TFT_MISO 19
* #define TFT_MOSI 23
*#define TFT_SCLK 18
* #define TFT_CS 5 // Chip select control pin
* #define TFT_DC 2 // Data Command control pin
* #define TFT_RST 4 // Reset pin (could connect to RST pin)
*#define SPI_FREQUENCY 20000000
Priklad zapojenia display a ESP32 je v kniznici.
