Leírás
Szenzor, amely lehetővé teszi a mágneses tér detektálását a Hall-effektus segítségével. A modul digitális és analóg kimenettel rendelkezik, és a kártyán egy LM393 komparátor található, amely feldolgozza a Hall-szenzor 3144 (A3144) jelét. Kínálatunkban mágnesek is szerepelnek. A modul használható fordulatszám-számláláshoz, sebesség méréshez vagy pozíciódetektáláshoz.

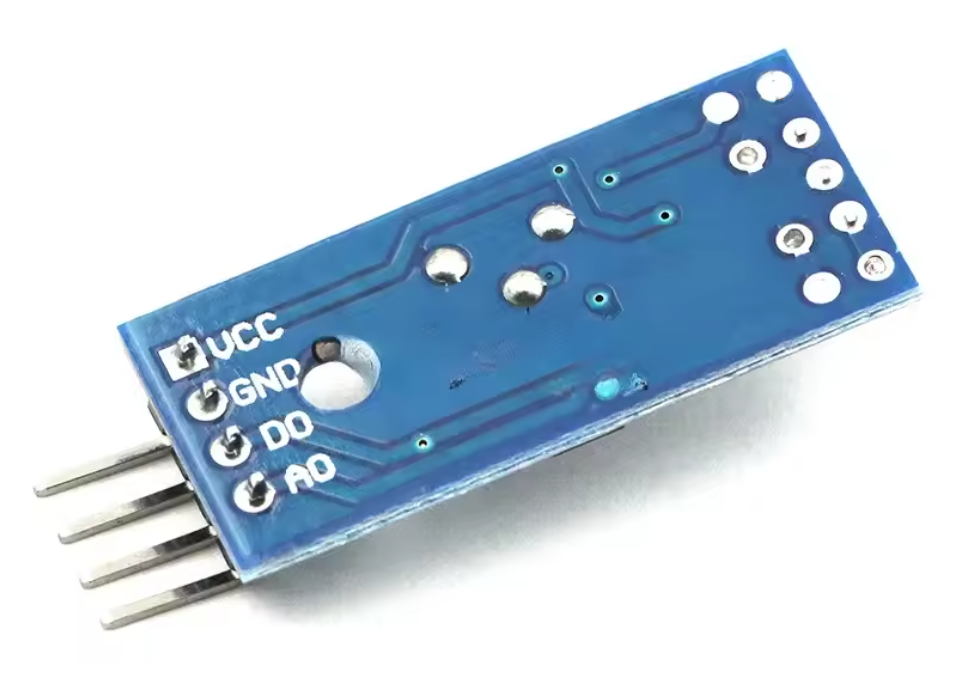

A kártyán 4 láb található:
VCC – 3,3 – 5V
GND – föld
DO – digitális kimenet
AO – analóg kimenet
Specifikációk:
Chip: LM393 (komparátor) + 3144 / A3144 (Hall-szenzor)
Működési feszültség: 3,3 V – 5 V
Működési áram: ~3 mA üresjáratban, ~8 mA kapcsoláskor
Kimeneti áram: 25 mA
Kimenetek: digitális (DO) és analóg (AO)
Működési hőmérséklet: -40 °C és 90 °C között
Méretek: kb. 32 mm x 14 mm
