Leírás

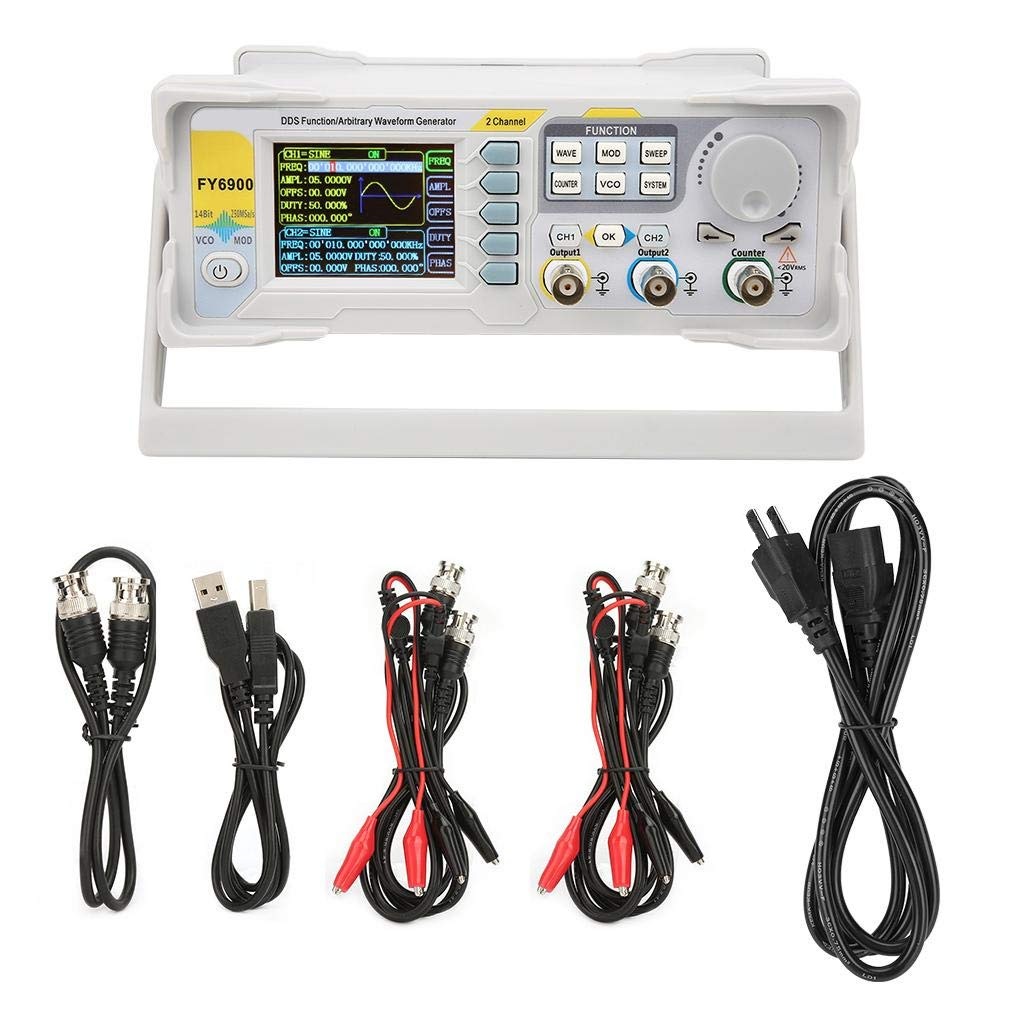

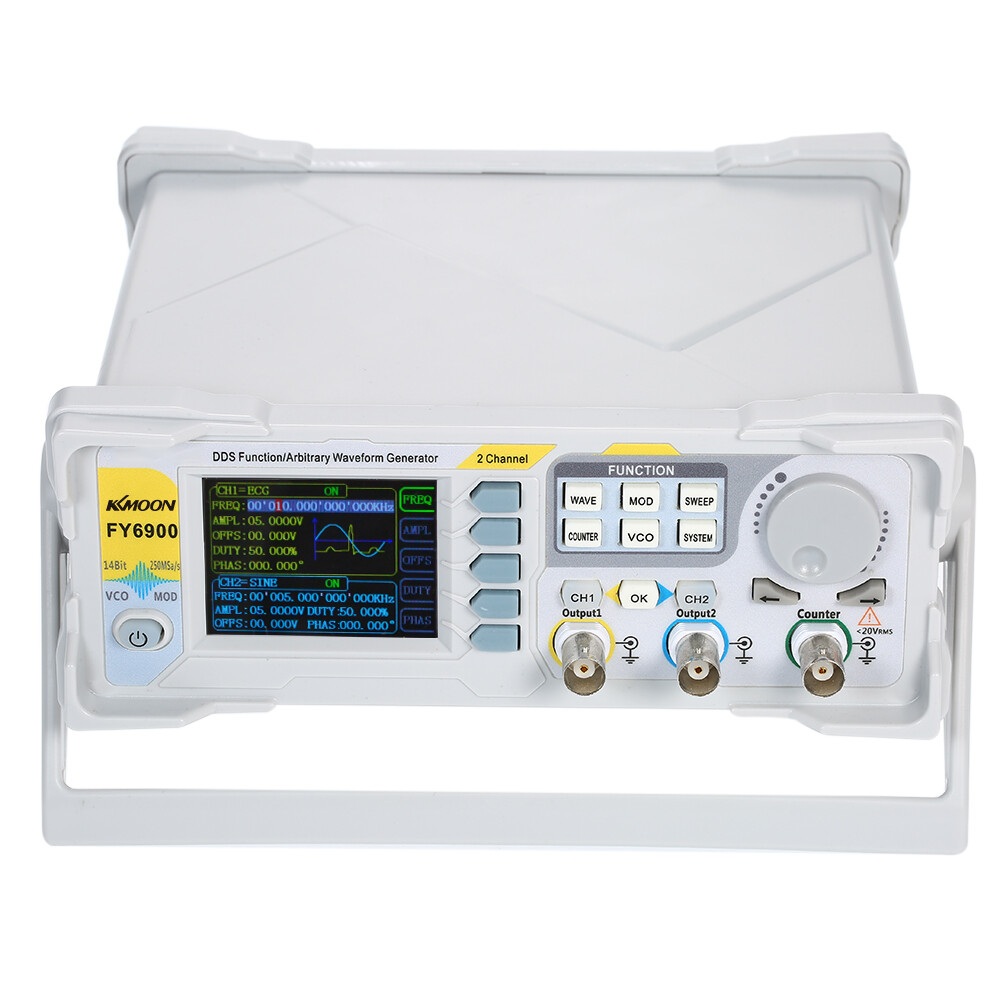

Az FY6900-100M DDS egy kétcsatornás jelgenerátor közvetlen digitális szintézis (DDS) technológiával, amely lehetővé teszi a jelek széles skálájának pontos és stabil előállítását akár 100 MHz frekvenciáig. Két független kimeneti csatornát, szabványos és felhasználó által definiált (tetszőleges) hullámformák generálását, valamint beépített frekvenciamérőt kínál.
További információkért javasoljuk a kézikönyv áttanulmányozását. A generátor PC-szoftverrel is használható.
Műszaki adatok
Készüléktípus: digitális DDS (Direct Digital Synthesis) jelgenerátor

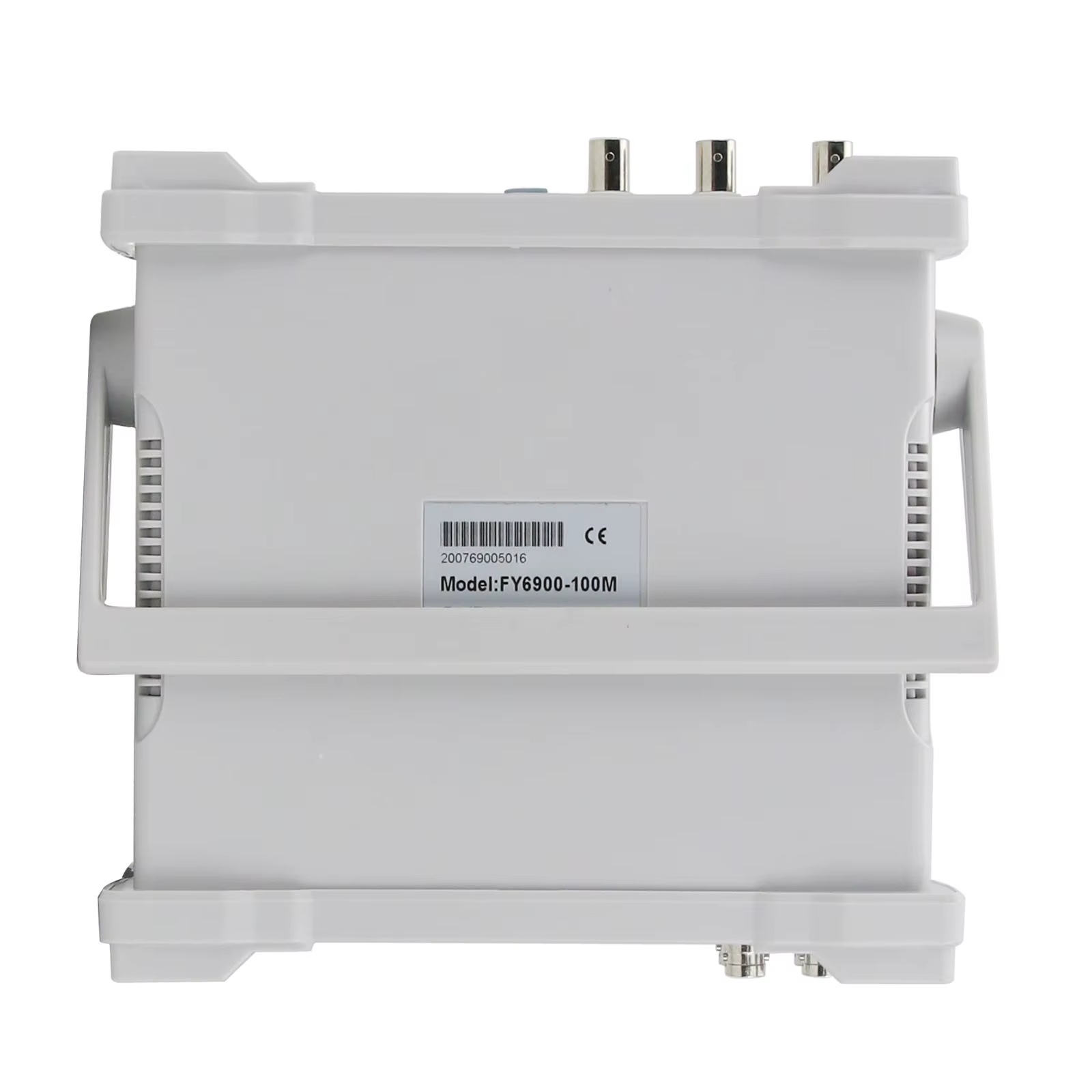

Modell: FY6900-100M vagy FY6900-20M (max. 100 MHz vagy 20 MHz)
Csatornák száma: 2 független kimeneti csatorna
Maximális kimeneti frekvencia: 100 MHz
Fázisfelbontás: 0,01°
Amplitúdófelbontás: 1 mV – 24 Vpp
Kimeneti impedancia: 50 Ω
Frekvenciapontosság: ±1 × 10⁻⁶
Mintavételi frekvencia: akár 250 MSa/s
Tetszőleges hullámforma hossza: akár 8192 pont, 14 bites felbontás
Támogatott jelformák: szinusz, háromszög, négyszög, fűrészfog, impulzus, zaj, DC, felhasználó által definiált
Modulációs lehetőségek: impulzus üzemmód, fáziseltolás, csatornaszinkronizálás
Beépített mérőeszköz: frekvenciamérő

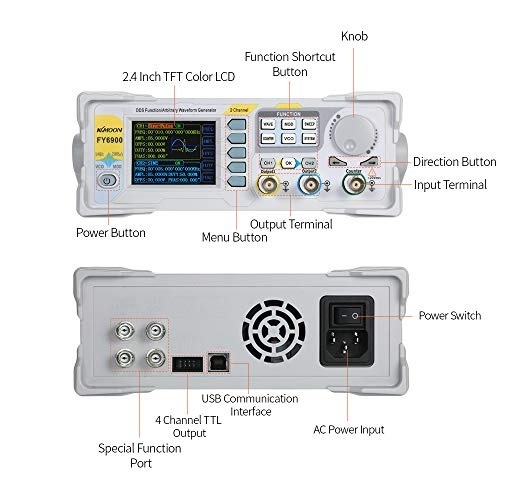

Kijelző: színes LCD (2,4″)
Kezelés: nyomógombok és forgó jeladó (enkóder)
Tápfeszültség: AC 100–240 V, 50/60 Hz
Több egység szinkronizálása: akár 16 csatorna támogatása
Méretek: kompakt asztali kivitel
Felhasználás: kutatás, elektronikus áramkörök tesztelése, RF alkalmazások, kalibrálás, iskolai laboratóriumok
Ez a generátor ötvözi a DDS technológia nagy pontosságát, az egyszerű kezelést és a széles körű jelgenerálási lehetőségeket, így ideális megoldást jelent mindazok számára, akik megbízható jelforrásra van szükségük az elektronika teszteléséhez és fejlesztéséhez.
