Leírás
Az SMTS-102 fém kétállású kapcsoló szubminiatűr billenőkapcsoló, SPDT típusú (egypólusú, kétállású), fém házzal és fém billenőkarral. Két áramkör közötti átkapcsolásra szolgál ON-ON állásban – a billenőkar tartósan a beállított helyzetben marad (reteszelő). Kompakt méreteinek és 6 mm-es menetének köszönhetően könnyen szerelhető panelbe, és ideális DIY projektekhez, készülékekhez, távközlési és mérőberendezésekhez.
| Paraméter |
Érték |
| Kapcsoló típusa |
Billenőkapcsoló, SPDT (1 pólusú, 2 állású) |
| Funkció |
ON-ON (2 állás, reteszelt) |
| Kivezetések száma |
3 tüske (forrasztható) |
| Névleges terhelés |
3 A / 125 V AC; 1,5 A / 250 V AC |
| Érintkezési ellenállás |
max. 20 mΩ |
| Szigetelési ellenállás |
min. 1000 MΩ 500 V DC mellett |
| Átütési szilárdság |
1000 V AC / 1 perc |
| Működési hőmérséklet |
−25 °C és +85 °C között |
| Élettartam |
10 000 ciklus |
| Rögzítőmenet |
6 mm (anyával és alátéttel) |
| Anyag |
Fém és műanyag (a billenőkar és a ház fém) |

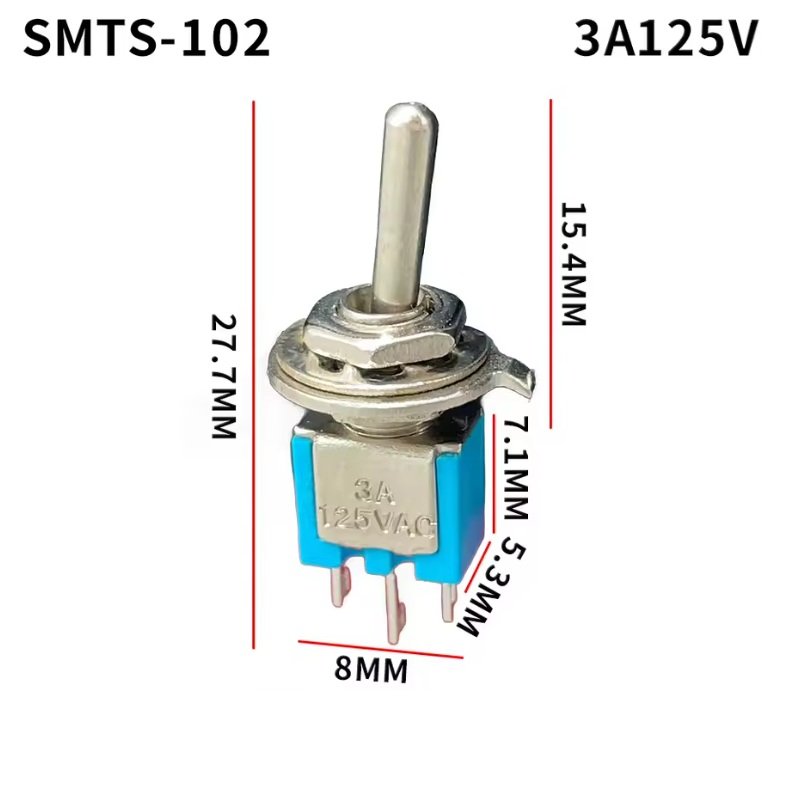

| Méretek |
2,9 × 1,2 cm |
Kapcsolódó kapcsolók
Kínálatunkban megtalálható még a kétállású MTS-102 kapcsoló, a háromállású MTS-103 kapcsoló és a háromállású, 6 tüskés MTS-203 kapcsoló.
Gyakori kérdések
Mit jelent az SPDT jelölés?
Az SPDT jelentése Single Pole Double Throw – egypólusú kapcsoló, amely egy közös érintkezőt vált át két kimenet között.
Hány állása van az SMTS-102 kapcsolónak?
A kapcsolónak két stabil állása van, és ON-ON üzemmódban működik. A billenőkar a beállított helyzetben marad, amíg kézzel át nem kapcsolja.
Hány tüskéje van az SMTS-102-nek?
A kapcsolónak 3 forrasztható tüskéje van. A középső tüske a közös érintkező, amely a billenőkar helyzetétől függően a két szélső tüske egyikéhez csatlakozik.
Az SMTS-102 pillanatkapcsoló?
Nem. Ez egy reteszelt kapcsoló, így a billenőkar átkapcsolás után a kiválasztott helyzetben marad. Nem tér vissza automatikusan.
Milyen feszültséget és áramot kapcsolhat?
A névleges terhelés 3 A 125 V AC mellett vagy 1,5 A 250 V AC mellett. Más típusú terhelés esetén célszerű megfelelő tartalékot hagyni.
Használhatom alacsony feszültséghez is?
Igen. A kapcsoló alkalmas kisfeszültségű áramkörökhöz is, például Arduino, DIY és tápegységes projektekhez.
Átkapcsolhatok vele két forrás vagy jel között?
Igen. Az SPDT bekötésnek köszönhetően a közös érintkező két különálló ág között kapcsolhat, például két jel vagy a készülék két üzemmódja között.
Hogyan szerelhető a kapcsoló?
A kapcsoló panelszerelésre készült. Körülbelül 6 mm átmérőjű menettel rendelkezik, és anyával és alátéttel szállítjuk.
Alkalmas gyakori kapcsolásra?
A gyártó körülbelül 10 000 ciklus mechanikai élettartamot ad meg.
Mi a különbség az SMTS-102 és az MTS-102 között?
Mindkettő kétállású billenőkapcsoló, SPDT típusú, ON-ON funkcióval. Az SMTS-102 kisebb, szubminiatűr kivitel, olyan helyekre, ahol kevesebb a hely.
Mi a teendő, ha három állásra van szükségem?
Kínálatunkban megtalálható a háromállású MTS-103 kapcsoló vagy a 6 tüskés MTS-203 is.
