Leírás

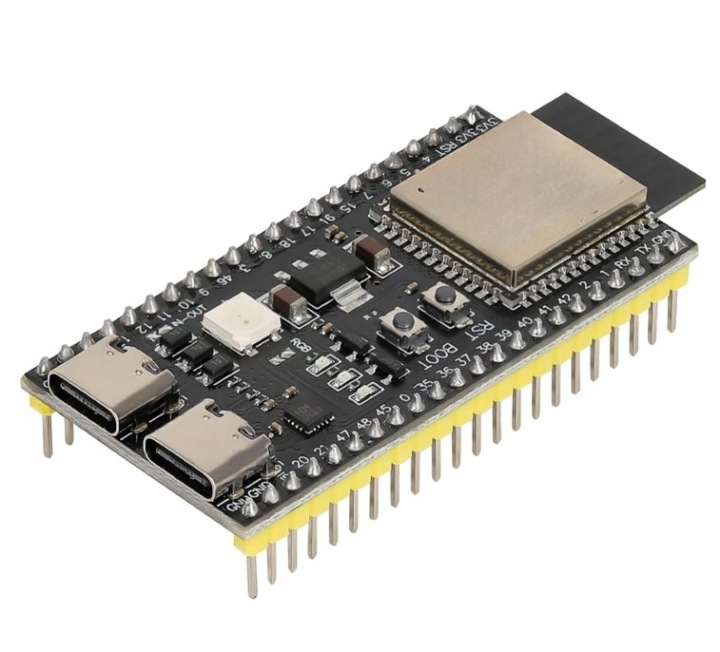

Az ESP32-S3 N8R2 egy kétmagos, 32 bites Xtensa LX7 processzorra épülő fejlesztői kártya, amely akár 240 MHz órajelen működik. 8 MB Flash és 2 MB PSRAM memóriát, 2,4 GHz-es WiFi-t és Bluetooth 5 LE-t kínál, így ideális IoT, Smart Home, automatizálási, szenzoros és egyéb beágyazott projektekhez.

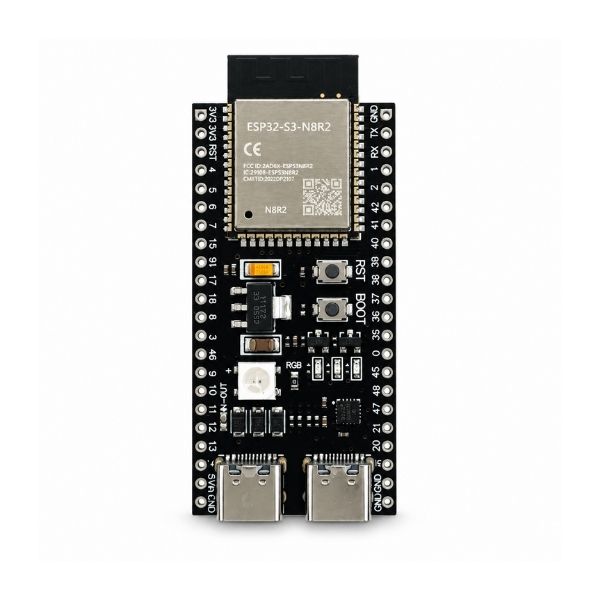

A YD-ESP32-23 2022-V1.3 kivitelű kártya két USB-C portot, külön BOOT és RESET gombokat, valamint integrált RGB LED-et tartalmaz.
Főbb jellemzők
- kétmagos Xtensa LX7 processzor akár 240 MHz órajelen
- 8 MB Flash és 2 MB PSRAM
- 2,4 GHz-es WiFi
- Bluetooth 5 LE
- 2× USB-C
- az ESP32-S3 natív USB / OTG interfésze
- CH343P USB-UART átalakító
- RGB LED
- BOOT és RESET gombok
- kivezetett GPIO lábak további perifériákhoz
Műszaki specifikációk
| Modul | ESP32-S3-N8R2 |

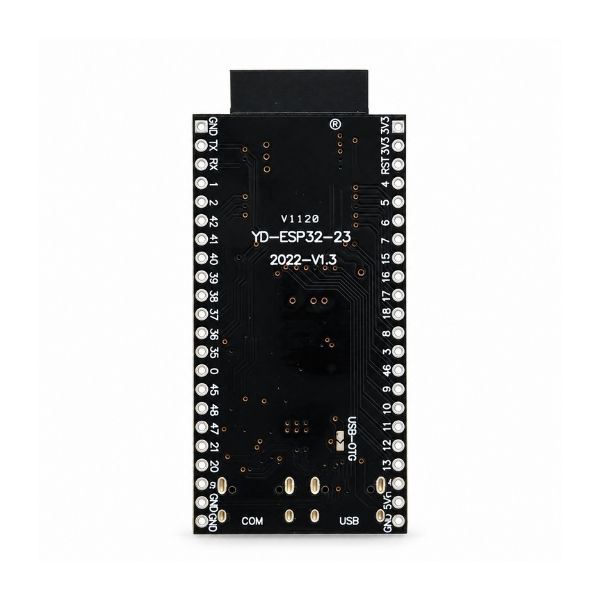

| Kártya | YD-ESP32-23, 2022-V1.3 |
| Processzor | kétmagos Xtensa LX7 |
| Max. órajel | 240 MHz |
| Flash | 8 MB |
| PSRAM | 2 MB |
| WiFi | 2,4 GHz, IEEE 802.11 b/g/n |
| Bluetooth | Bluetooth 5 LE |
| USB | 2× USB-C |
| USB-UART | CH343P |
| Natív USB | USB / OTG, GPIO19 D− és GPIO20 D+ |
| RGB LED | GPIO48 |
| Gombok | BOOT, RESET |
| Logikai szint | 3,3 V |
| Interfészek | GPIO, UART, I2C, SPI, ADC, PWM, USB |
Két USB-C port
A kártya két külön USB-C csatlakozóval rendelkezik. A COM jelölésű port a CH343P átalakítót használja, és soros kommunikációra, valamint programozásra szolgál. A második port közvetlenül az ESP32-S3 natív USB interfészéhez csatlakozik, és lehetővé teszi a mikrokontroller USB-funkcióinak használatát.
N8R2 vagy N16R8?
| Verzió | Flash | PSRAM |
| N8R2 | 8 MB | 2 MB |
| N16R8 | 16 MB | 8 MB |
Ha több memóriára van szüksége nagyobb alkalmazásokhoz, grafikus felületekhez vagy nagyobb adatmennyiség feldolgozásához, elérhető az ESP32-S3 N16R8 16 MB Flash és 8 MB PSRAM memóriával is.

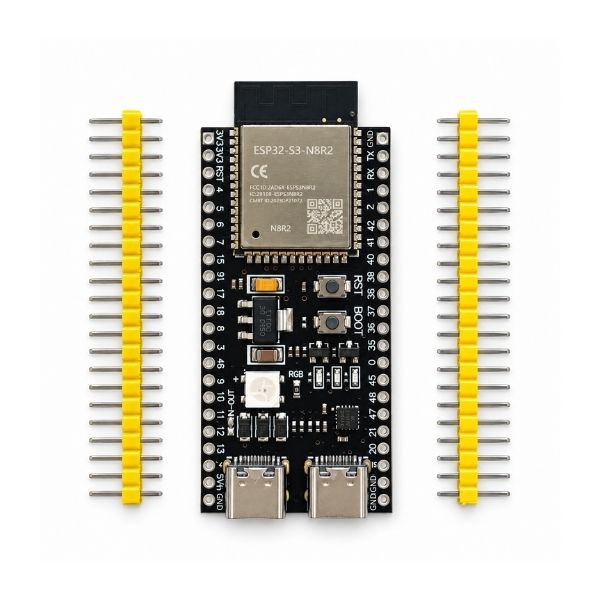

A csomag tartalma
- 1× ESP32-S3 N8R2 fejlesztői kártya
- 2× beforrasztatlan tüskesor
Dokumentáció

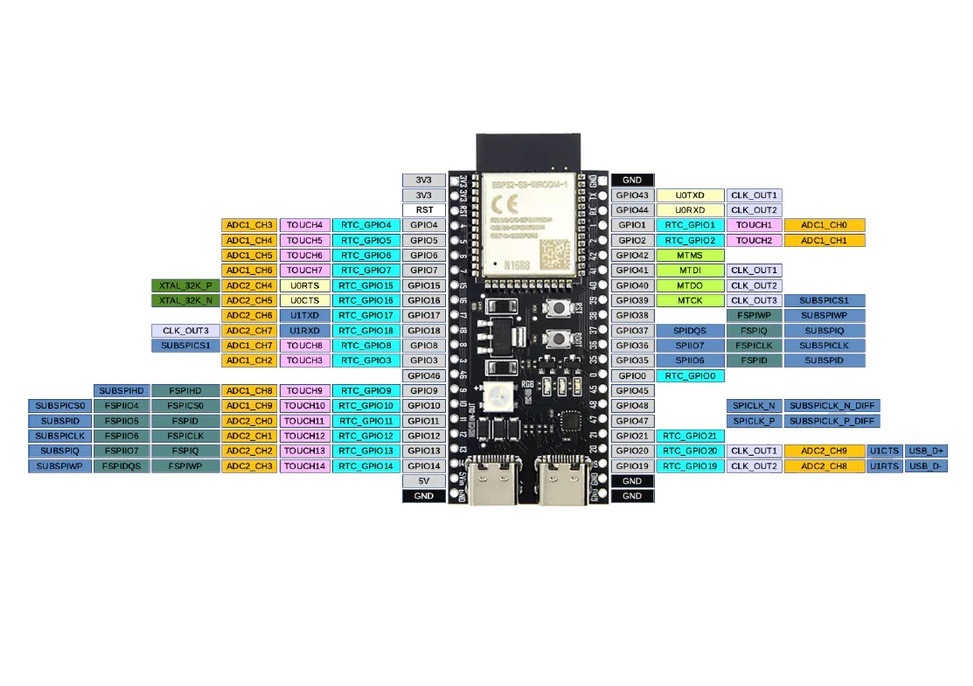

A kártya bekötésével, lábkiosztásával és használatával kapcsolatos információk az YD-ESP32-23 dokumentációban találhatók.
