Leírás

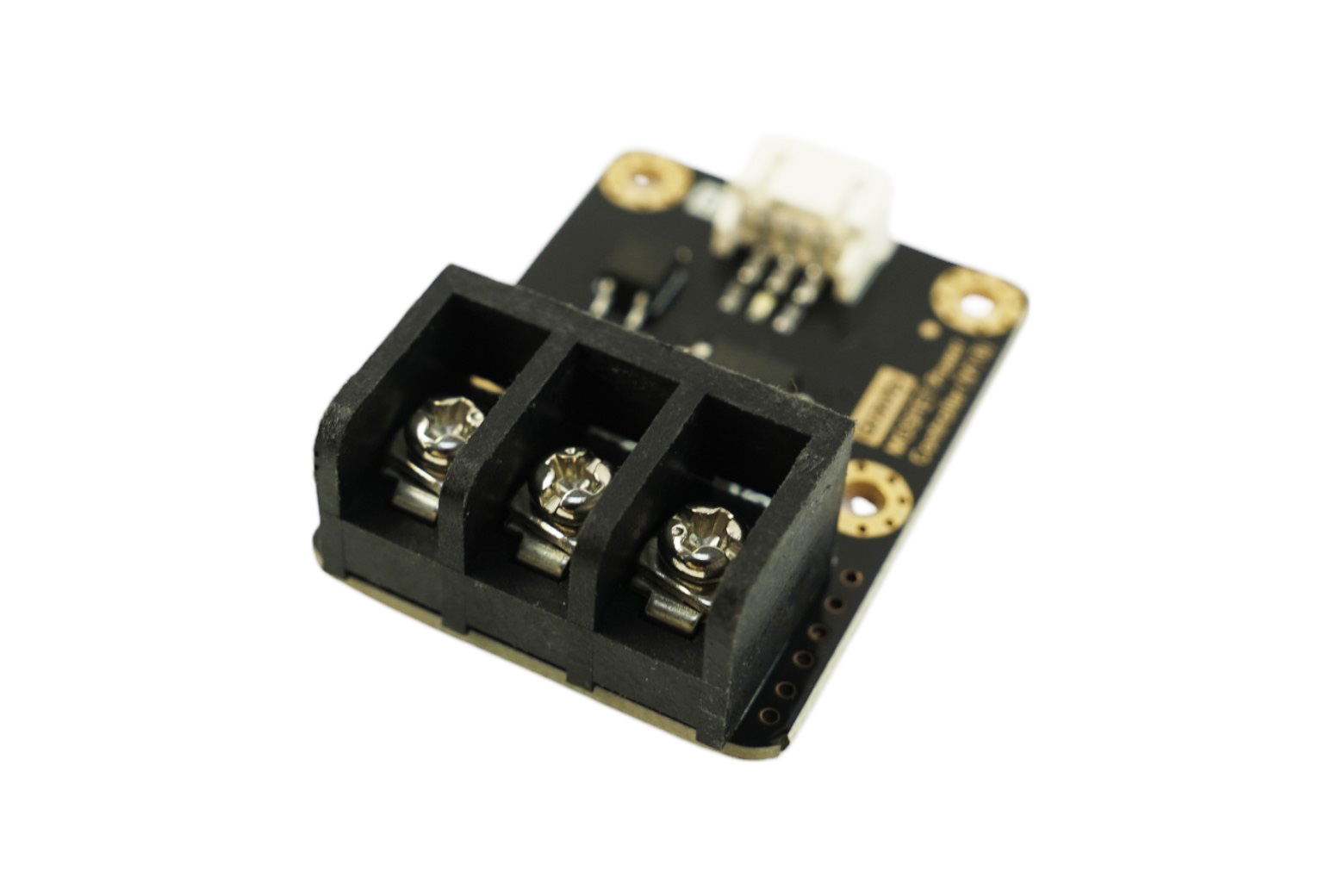

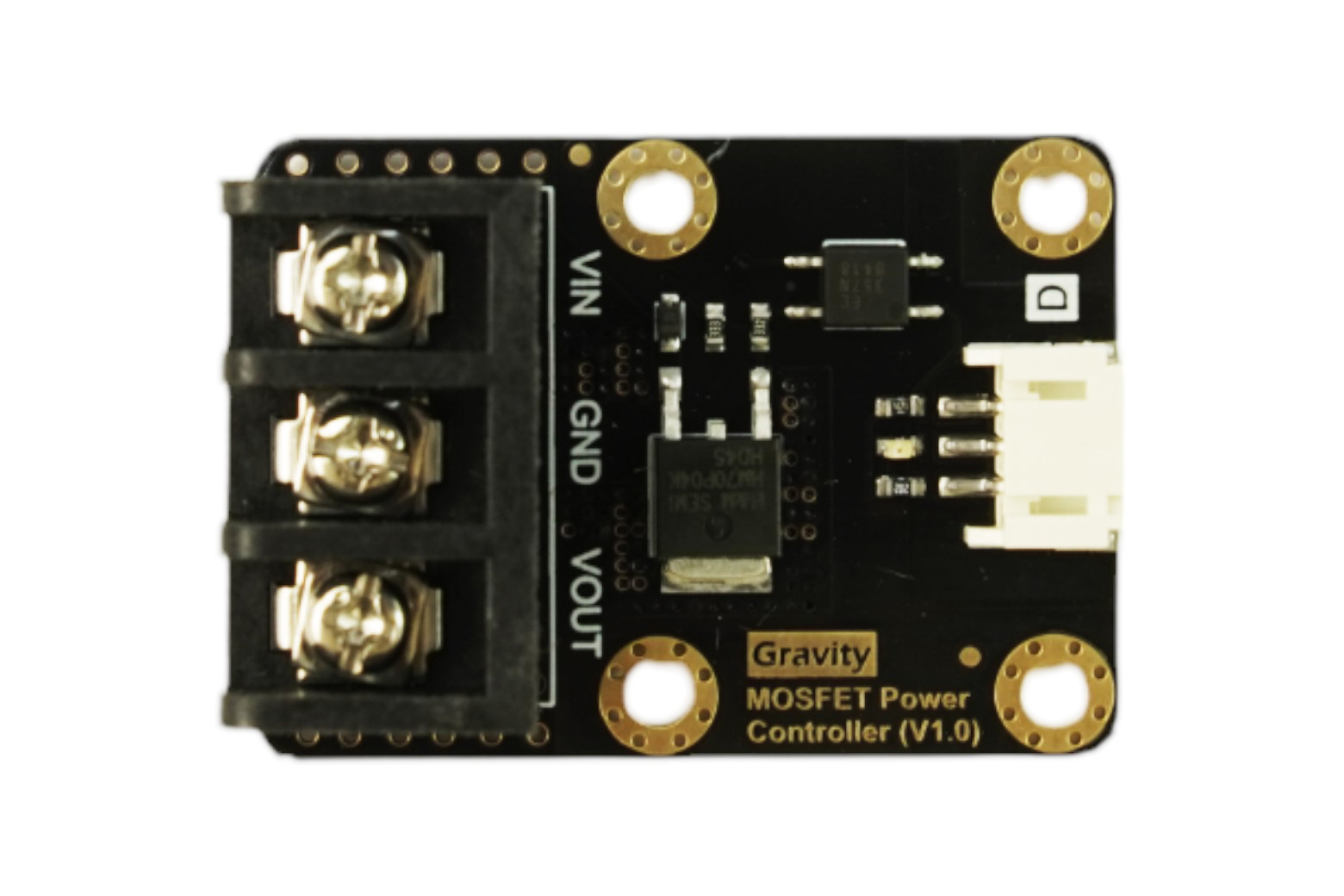

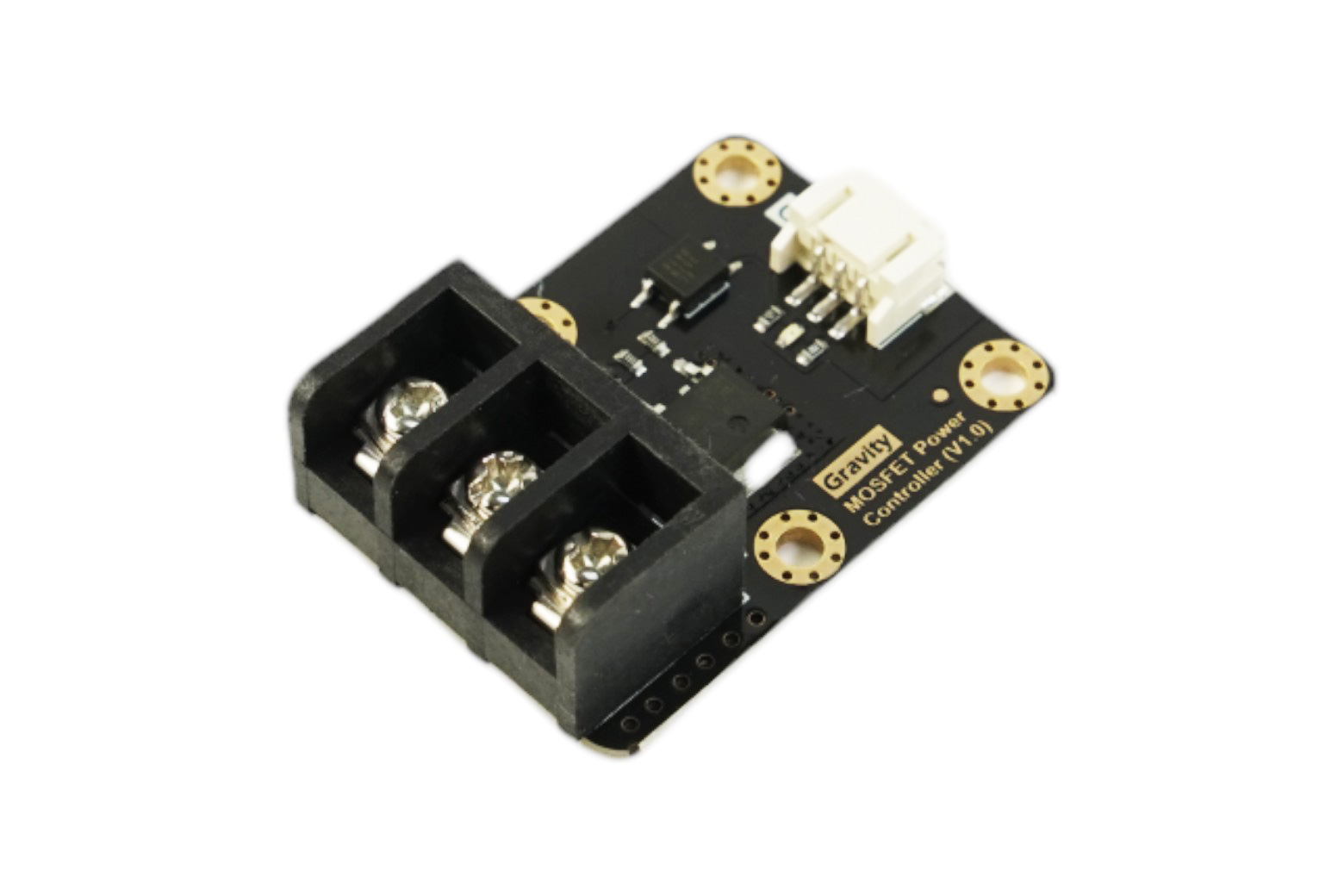

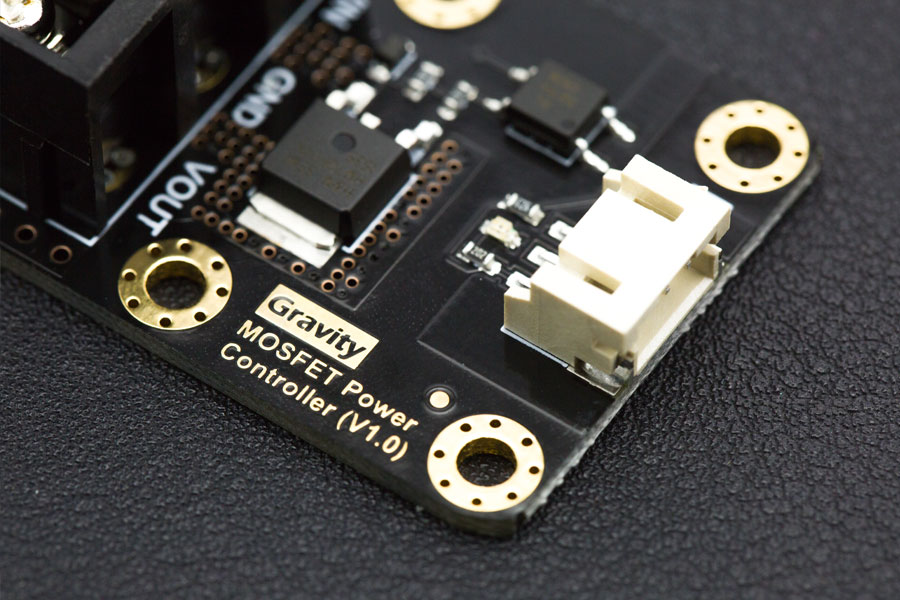

A Gravity MOSFET Power Controller lehetővé teszi korlátozott GPIO-áramú mikrokontrollerek (Intel Edison, Raspberry Pi, LilyPad és mások) számára nagy áramú terhelések kapcsolását akár 20 A / 36 V DC értékig. Érintésmentes MOSFET reléként működik – a 3,3–10 V digitális jel zárja vagy nyitja a kimenetet, miközben a kapcsolási frekvencia eléri az 1 kHz-et, ami előnyös motorok és más eszközök PWM-vezérlésénél.
Figyelmeztetés: a modul kizárólag egyenárammal (DC) működik. 10 A feletti terhelésnél külső hűtőborda alkalmazása ajánlott.
Főbb jellemzők
- Terhelés kapcsolása 5–36 V DC / 0–20 A (10 A felett külső hűtőbordával)
- Vezérlőjel 3,3–10 V DC – kompatibilis Arduino-val, Raspberry Pi-vel, LattePandával
- Kapcsolási frekvencia akár 1 kHz (T-on 20 µs / T-off 50 µs)
- Gravity PH2.0-3P interfész, plug and play
- Működési hőmérséklet −55 és +155 °C között
Műszaki adatok
| Terhelés tápfeszültsége (VIN) | 5–36 V DC |
|---|---|
| Terhelési áram | 0–20 A (10 A felett külső hűtőbordával) |
| Vezérlőfeszültség | 3,3–10 V DC |
| Kapcsolási frekvencia | 0–1 kHz |
| Kapcsolási idők | T-on 20 µs / T-off 50 µs |
| Működési hőmérséklet | −55 és +155 °C között |
| Interfész | PH2.0-3P (Gravity) |

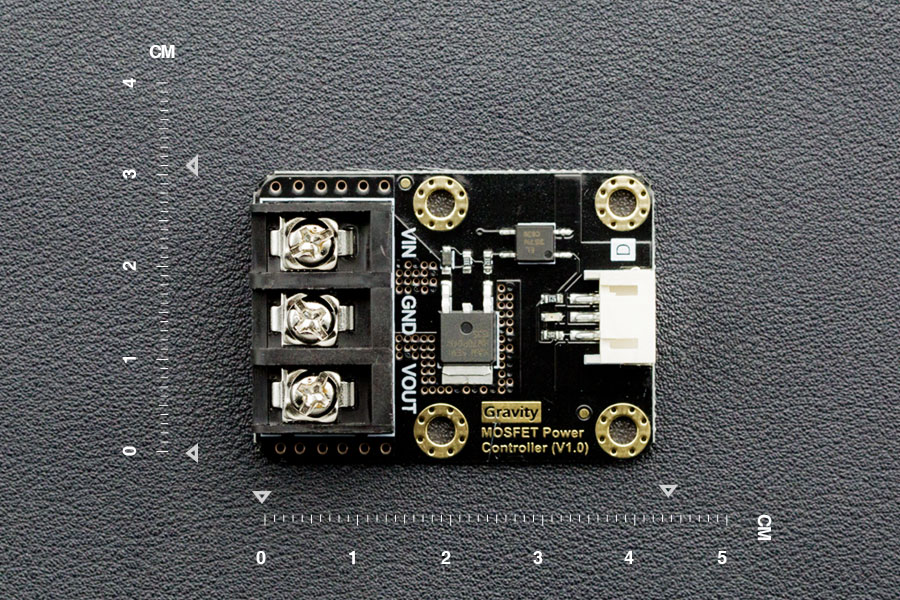

| Méretek | 44 × 32 mm |
Felhasználás
- motorok, LED-szalagok, ventilátorok és szivattyúk kapcsolása
- terhelés teljesítményének PWM-vezérlése
- robotika és automatizálás
- Raspberry Pi, Intel Edison és LilyPad projektek

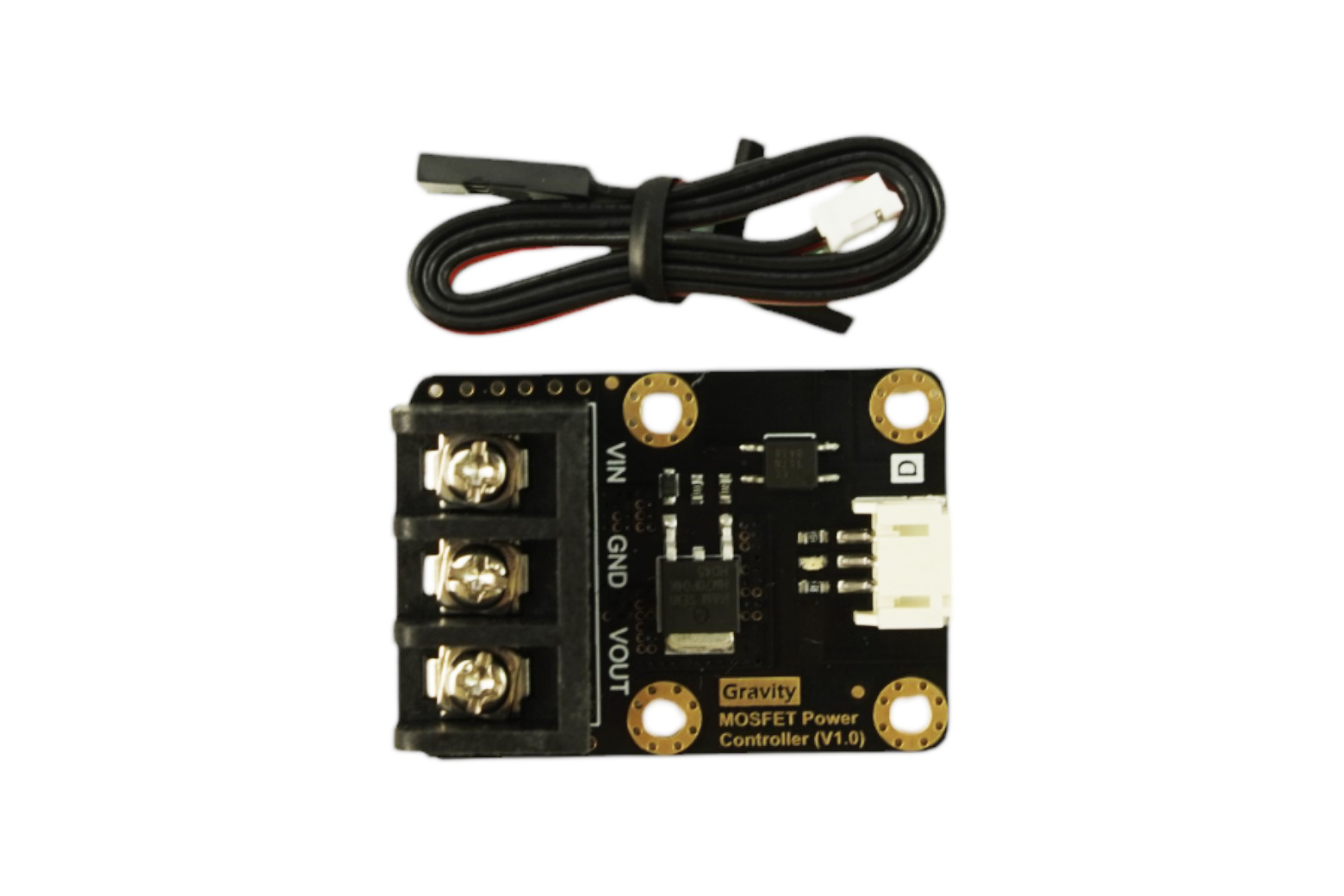

A csomag tartalma
- 1× Gravity MOSFET Power Controller
- 1× Gravity digitális érzékelőkábel
