Leírás

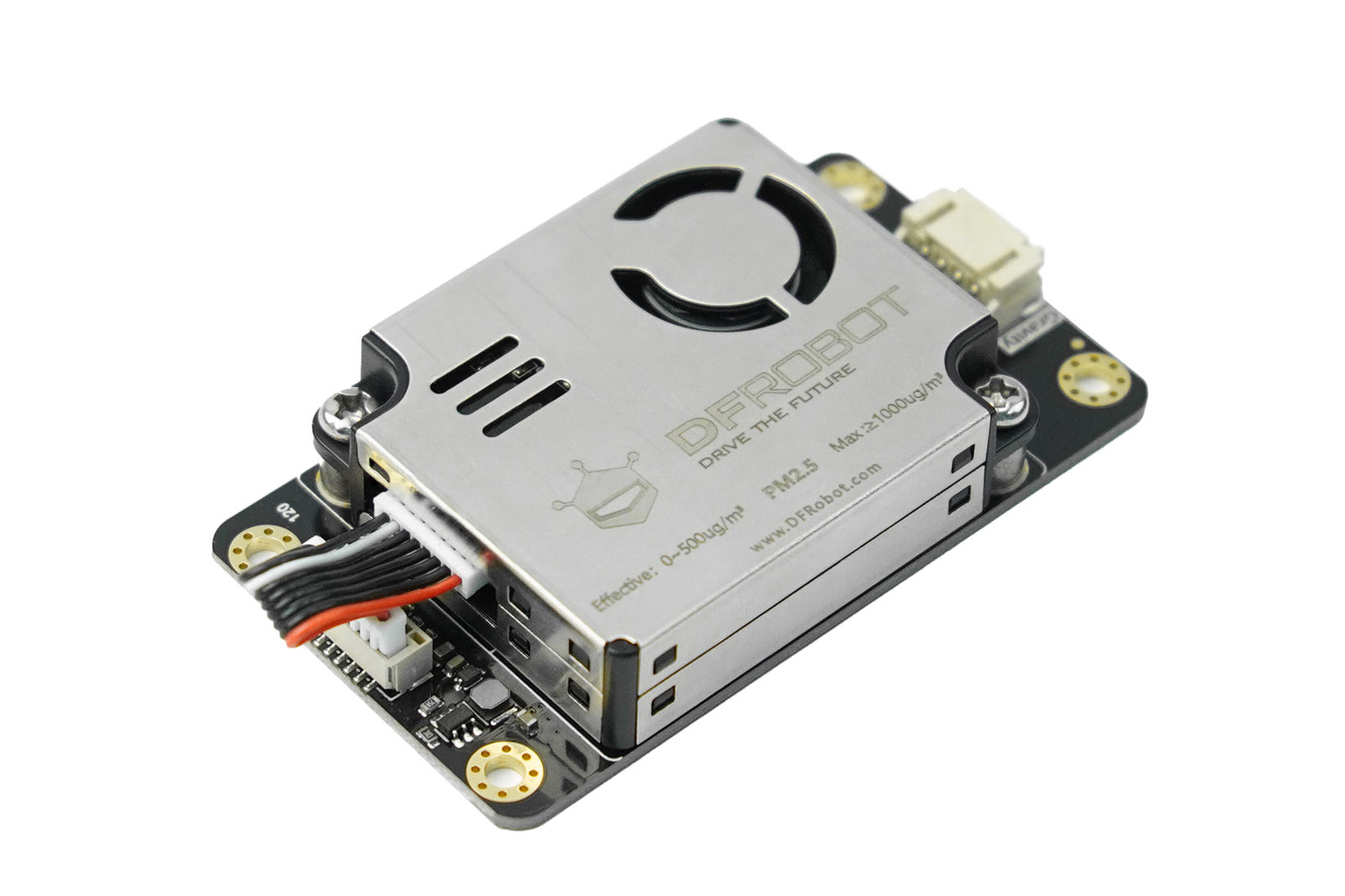

Levegőminőség- és porszennyezettség-érzékelő PM2.5, PM1.0 és PM10 részecskékhez. Az érzékelő lehetővé teszi ezen részecskék koncentrációjának pontos mérését közvetlenül a projektjében, és az egyszerű Gravity csatlakozófelületnek köszönhetően a legtöbb elterjedt vezérlőplatformmal (Arduino / Raspberry / ESP) működik.
Az érzékelő a lézerfényszórás elvén alapul. A lézersugár a levegőben lebegő részecskékre esik, és fényszóródást hoz létre, amelyet meghatározott szögben érzékel; a szórt fény intenzitásának időbeli görbéjéből a mikroprocesszor a Mie-elmélet algoritmusa segítségével kiszámítja a különböző méretű részecskék méretét és számát térfogategységenként. A kapott koncentrációértéket ezután I2C interfészen keresztül továbbítja.
Az érzékelő beépíthető készülékekbe, mérőműszerekbe vagy környezetminőség-javító berendezésekbe, ahol időben és pontosan szolgáltat adatokat a lebegő részecskék koncentrációjáról. Jellemzően dohányzóhelyiségekben, konyhákban, termálfürdőkben, fürdőszobákban és hasonló terekben használják.
Főbb jellemzők
- Lézerfényszórásos elv a pontos mérés érdekében
- Nulla téves riasztási arány
- Valós idejű mérés folyamatos adatrögzítés támogatásával
- Minimálisan felismerhető részecskeméret 0,3 µm
- Hatoldali teljes árnyékolás a nagyobb zavartűrés érdekében
- Ultravékony kialakítás – mindössze 12 mm, hordozható eszközökhöz is alkalmas
Műszaki adatok
| Üzemi feszültség | 3,3 – 5 V |
|---|---|
| Maximális üzemi áram | 100 mA |
| Készenléti áram | ≤ 2 mA |
| Adatinterfész jelszintje | L < 0,8 V, H > 2,7 V (max. 3,3 V) |
| Részecskeméret mérési tartomány | 0,3 – 1,0 µm; 1,0 – 2,5 µm; 2,5 – 10 µm |
| Részecskeszámlálási hatékonyság | 50 % 0,3 µm-nél; 98 % ≥ 0,5 µm esetén |
| Hatékony tömegkoncentráció-tartomány (PM2.5) | 0 – 500 µg/m³ |
| Maximális tömegkoncentráció-tartomány (PM2.5) | ≥ 1000 µg/m³ |
| Tömegkoncentráció felbontása | 1 µg/m³ |
| Tömegkoncentráció pontossága (PM2.5) | ±10 % (100 – 500 µg/m³); ±10 µg/m³ (0 – 100 µg/m³) |
| Szabványos mintatérfogat | 0,1 l |
| Egy válaszidő | < 1 s |
| Teljes válaszidő | ≤ 10 s |
| Üzemi hőmérséklet | −10 és +60 °C között |
| Üzemi páratartalom | 0 – 95 % (kondenzáció nélkül) |
| Átlagos meghibásodási idő (MTBF) | ≥ 5 év |
| Méretek | 72 × 40 × 14 mm (2,83 × 1,57 × 0,55″) |
Felhasználás
- beltéri levegőminőség-ellenőrzés
- környezetminőség-javító berendezések
- dohányzóhelyiségek, konyhák, termálfürdők és fürdőszobák
- hordozható levegőminőség-monitorok
- szellőztetési és környezetvédelmi projektek

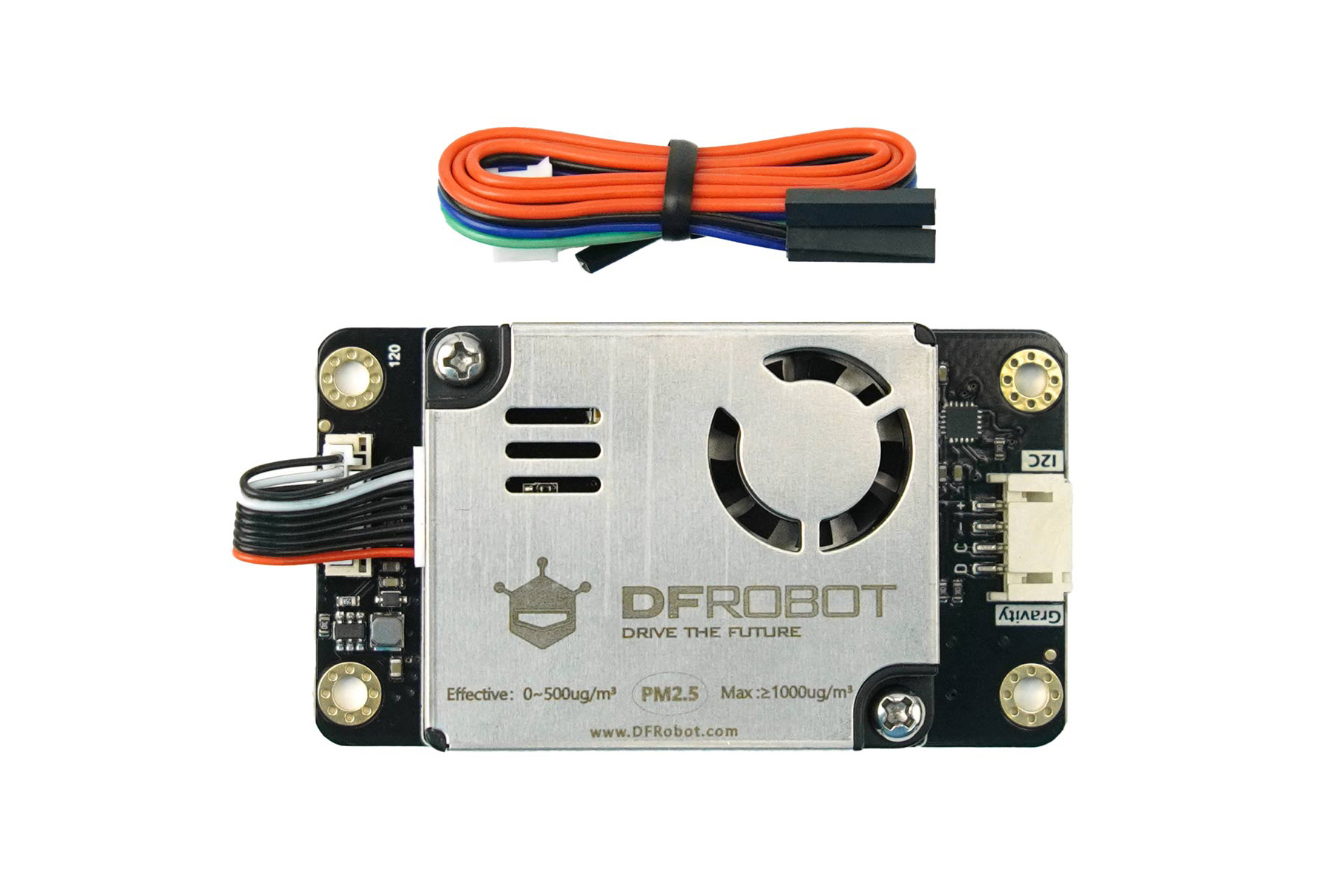

A csomagolás tartalma
- 1× Gravity PM2.5 levegőminőség-érzékelő
- 1× Gravity 4-pines I2C/UART kábel
