DFRobot Gravity I2C magas hőmérsékletű érzékelő (K típusú hőelem, 800 °C)

11 719 Ft (ÁFA nélkül 9 228 Ft )

K típusú hőelemmel és MAX31855K chippel, mérési tartomány −270 és 1372 °C között

Elfogyott

Értesítés készletre érkezéskor

Nincs raktáron

Hozzáadás a kedvencekhez
Több információ
Cikkszám: DFR0558 Kategória: Címke:

Leírás

A K típusú hőelemmel ellátott digitális magas hőmérsékletű érzékelő extrém magas hőmérsékletek mérésére szolgál, amelyek meghaladják a hagyományos PT100 érzékelők képességeit (azok többnyire 400 °C-ig mérnek). A gáztűzhely lángja több mint 800 °C-ot ér el, a kerámia kemence vagy a nagy teljesítményű elektromos kemence pedig akár 1000 °C fölé is melegszik – pontosan ilyen helyzetekben használják a K típusú hőelemeket.

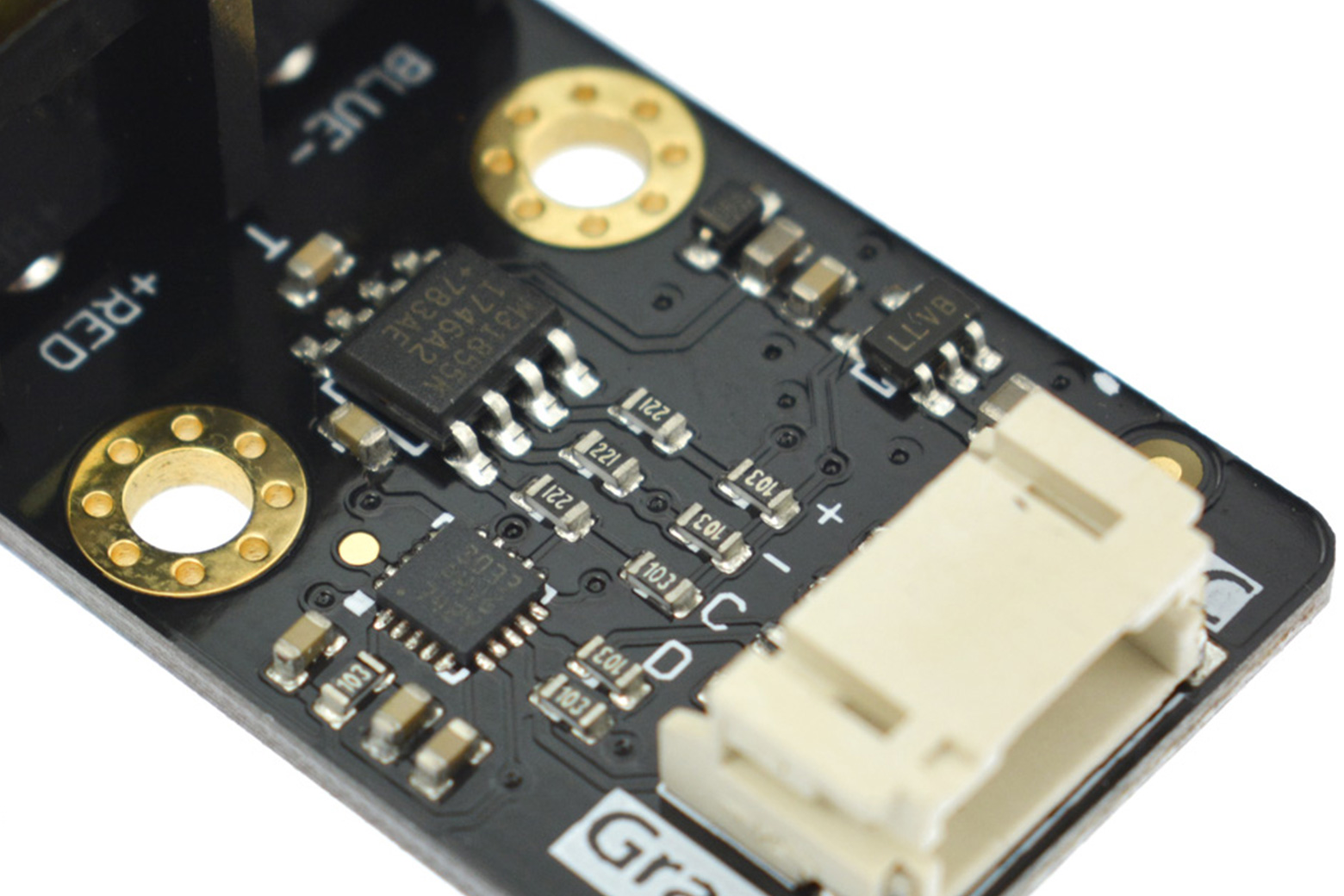

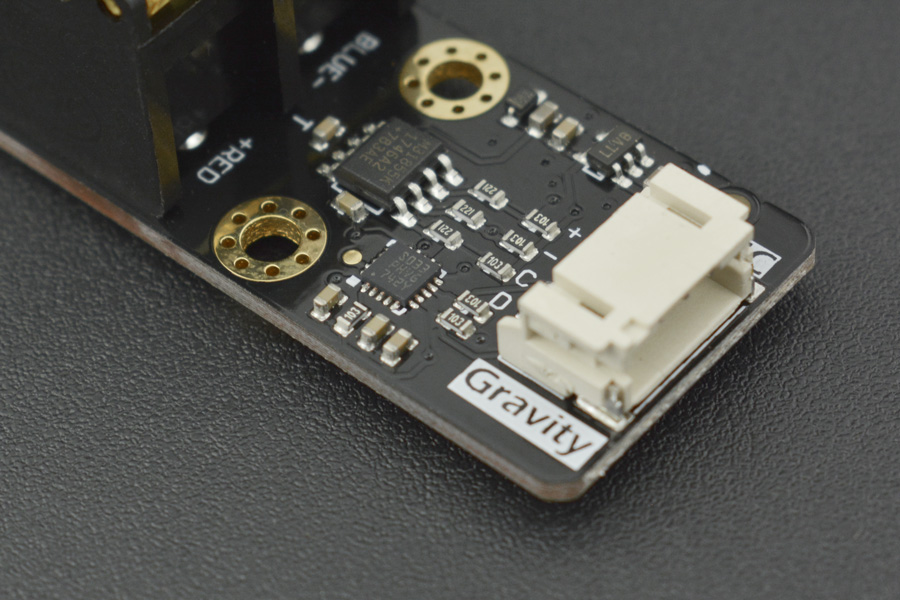

Az érzékelő egy átalakító modulból és egy rozsdamentes acélból készült, köpenyes K típusú hőelem szondából áll. Amikor a szondát hőforrás közelébe helyezik, a termoelektromos jelenség hatására a hőmérséklettel arányos kis feszültség keletkezik; a MAX31855K chip ezt felerősíti, digitális jellé alakítja és hőmérséklet-kompenzálja. Az adatok Gravity I2C interfészen keresztül olvashatók ki. A modul rendkívül széles, −270 °C és 1372 °C közötti tartományban képes mérni, a mellékelt szonda pedig 800 °C-ig mér.

Főbb jellemzők

  • Digitális mérés 14 bit / 0,25 °C felbontással
  • A modul rendkívül széles mérési tartománya: −270 °C és 1372 °C között
  • MAX31855K chip erősítéssel, átalakítással és hőmérséklet-kompenzációval
  • Gravity I2C interfész az egyszerű csatlakoztatáshoz
  • 3,3 – 5,5 V tápfeszültség, kompatibilis 3,3 V-os és 5 V-os vezérlőkkel
  • Bármilyen K típusú hőelemes szondához alkalmas
  • Mellékelt köpenyes K szonda – vízálló, korrózióálló és magas hőmérsékletnek is ellenáll

Műszaki specifikációk

Átalakító modul (jelerősítő):

Tápfeszültség (VCC) 3,3 – 5,5 V
Szonda típusa K típusú hőelem
Mérési tartomány −270 °C és 1372 °C között
Felbontás 0,25 °C
Hiba ±2 °C (−200 – 700 °C); ±4 °C (700 – 1350 °C)
Interfész Gravity I2C (logikai szint 0 – 3,3 V)

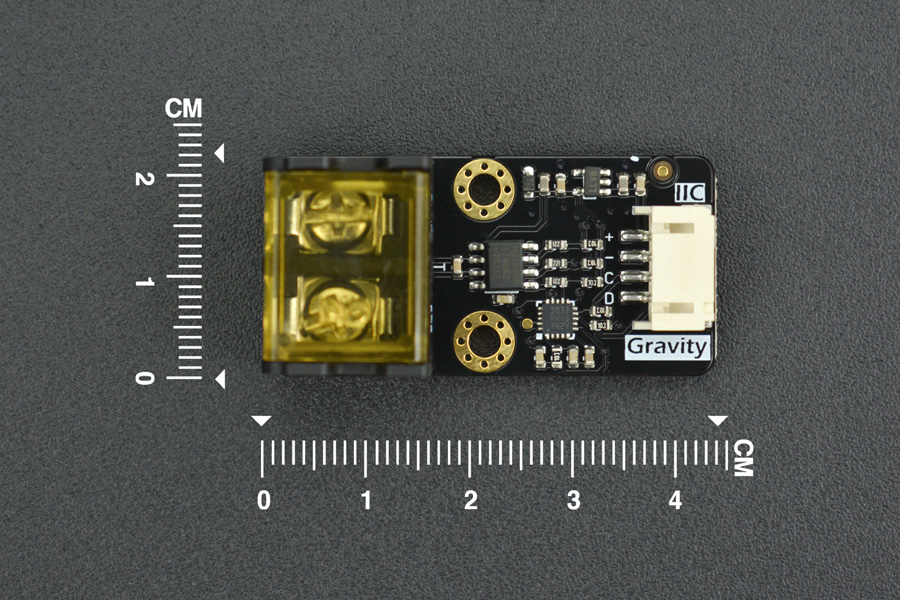

Méretek 44 × 22 mm

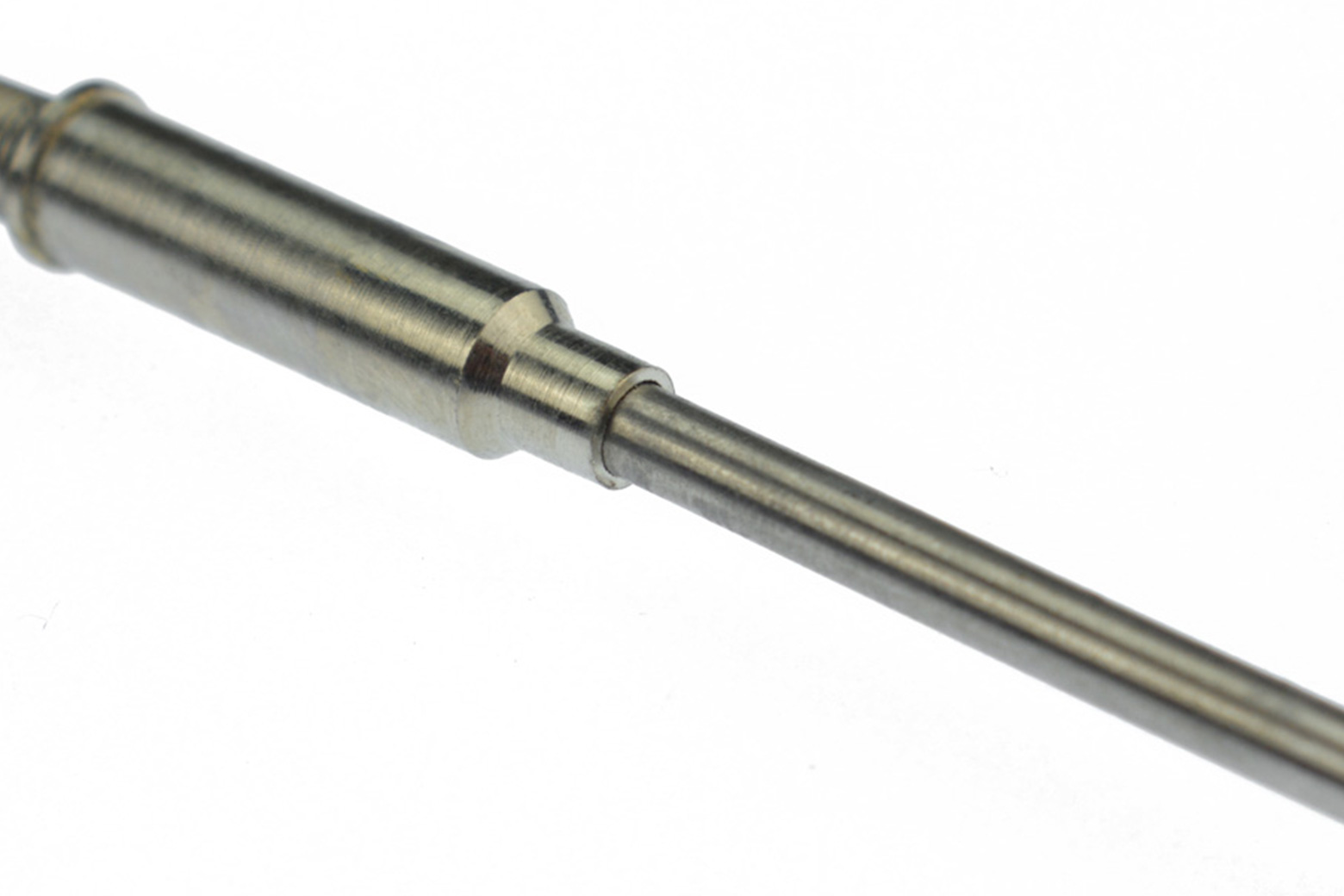

Köpenyes szonda (K típusú hőelem)
Mérési tartomány 800 °C-ig
Hiba ≤ ±2,5 °C
Kábelhossz 1,5 m
Szonda hossza 50 mm
Szonda átmérője Φ4 mm
Tulajdonságok vízálló, korrózióálló (gyenge savak/lúgok), rozsdamentes, magas hőmérsékletnek ellenálló

Felhasználás

  • elektromos sütők és kemencék
  • magas hőmérsékletű láng és gáz hőmérsékletének mérése (pl. gáztűzhely)
  • kerámia égetőkemencék
  • fa-/pellet kályhák és kazánok
  • ipari és laboratóriumi magas hőmérsékletű mérések

Termék wiki

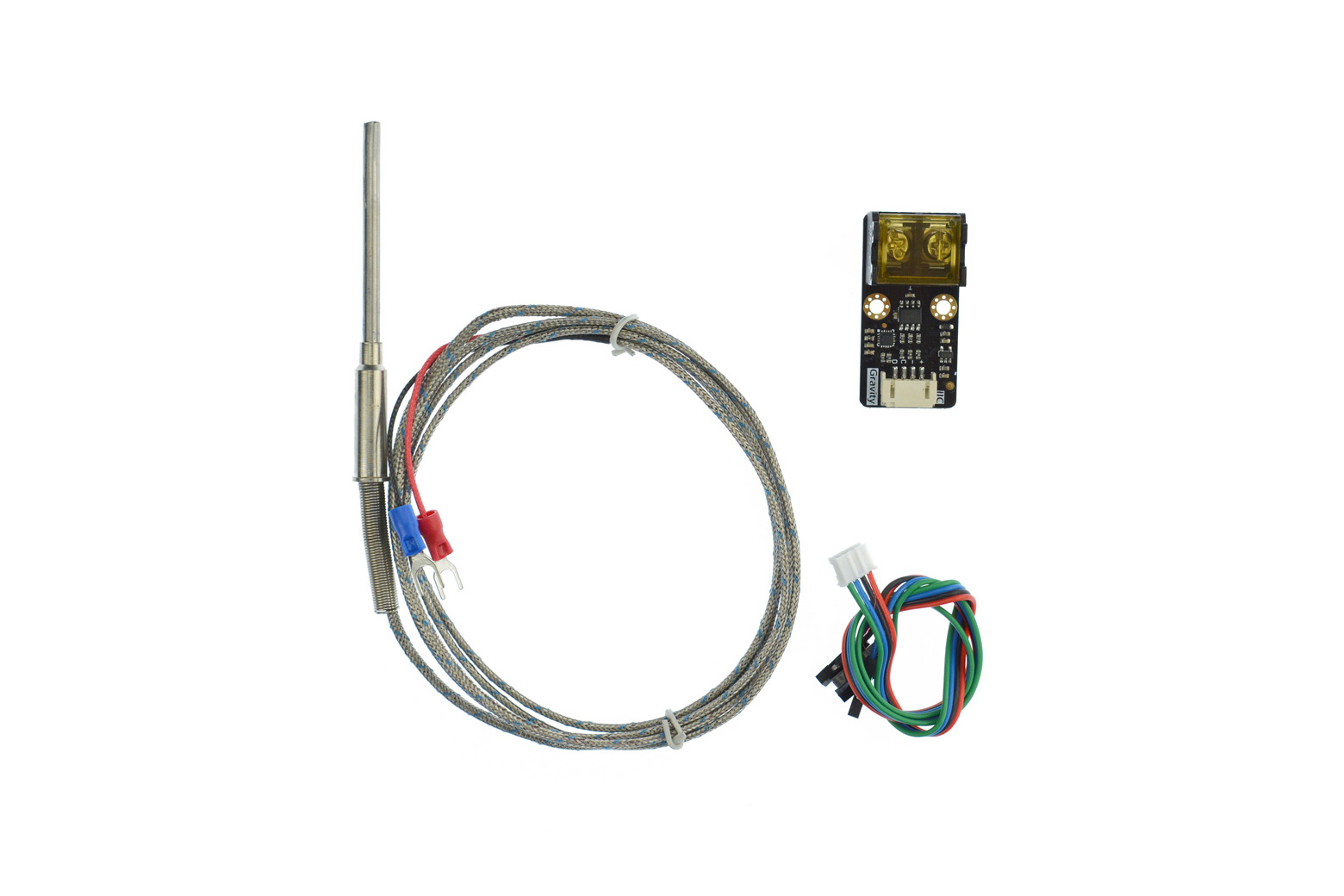

A csomagolás tartalma

  • 1× átalakító modul (jelerősítő)
  • 1× köpenyes szonda K típusú hőelemmel
  • 1× Gravity 4-pines I2C/UART kábel
