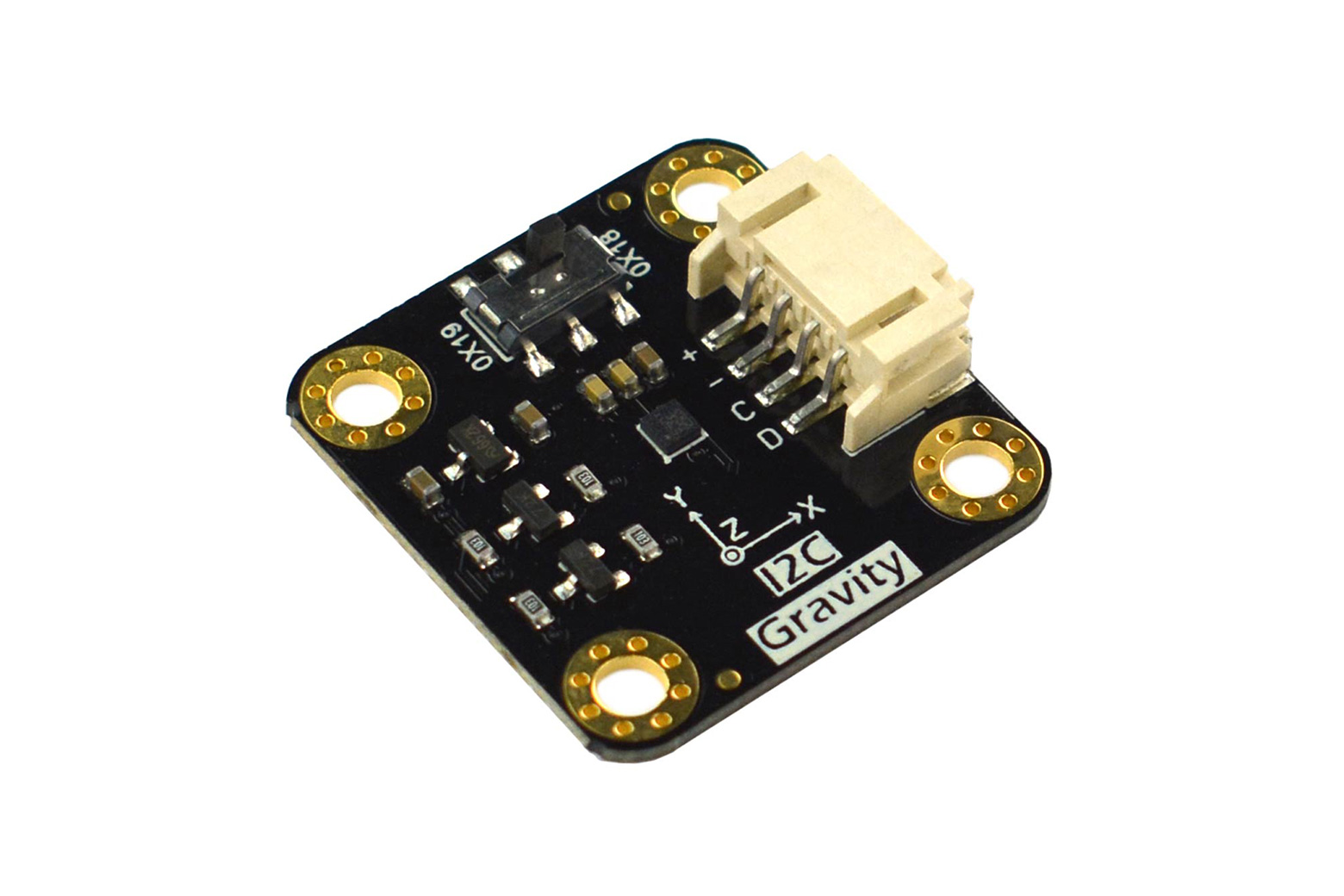

Leírás
A LIS2DW12 egy ultra-alacsony fogyasztású, 3 tengelyes lineáris gyorsulásmérő felhasználó által választható ±2g/±4g/±8g/±16g mérési tartománnyal és 1,6 – 1600 Hz kimeneti adatfrissítési frekvenciával. A 8 – 10 µA fogyasztásnak köszönhetően alacsony energiafelhasználású üzemmódban ideális akkumulátoros és hordható eszközökhöz.
A beépített dedikált processzor támogatja a szabadesés, a 6D/4D orientáció, az álló/fekvő helyzet, az egyes/kettős koppintás, a mozgás és mozdulatlanság érzékelését, valamint a felébresztés (wake-up) funkciót az intelligens energiagazdálkodás érdekében. Mindkét megszakítási pin programozható. Az I2C-cím DIP kapcsolóval állítható.
Főbb jellemzők
- Ultra-alacsony fogyasztás 8 – 10 µA (low-power), 0,12 mA (high-performance)
- Mérési tartomány ±2g / ±4g / ±8g / ±16g, 16 bites kimenet
- Zaj 1,3 mg RMS (low-power üzemmód)
- 2 programozható megszakítás, 32 szintű FIFO puffer
- Érzékelés: szabadesés, 6D/4D orientáció, koppintás, mozgás, wake-up

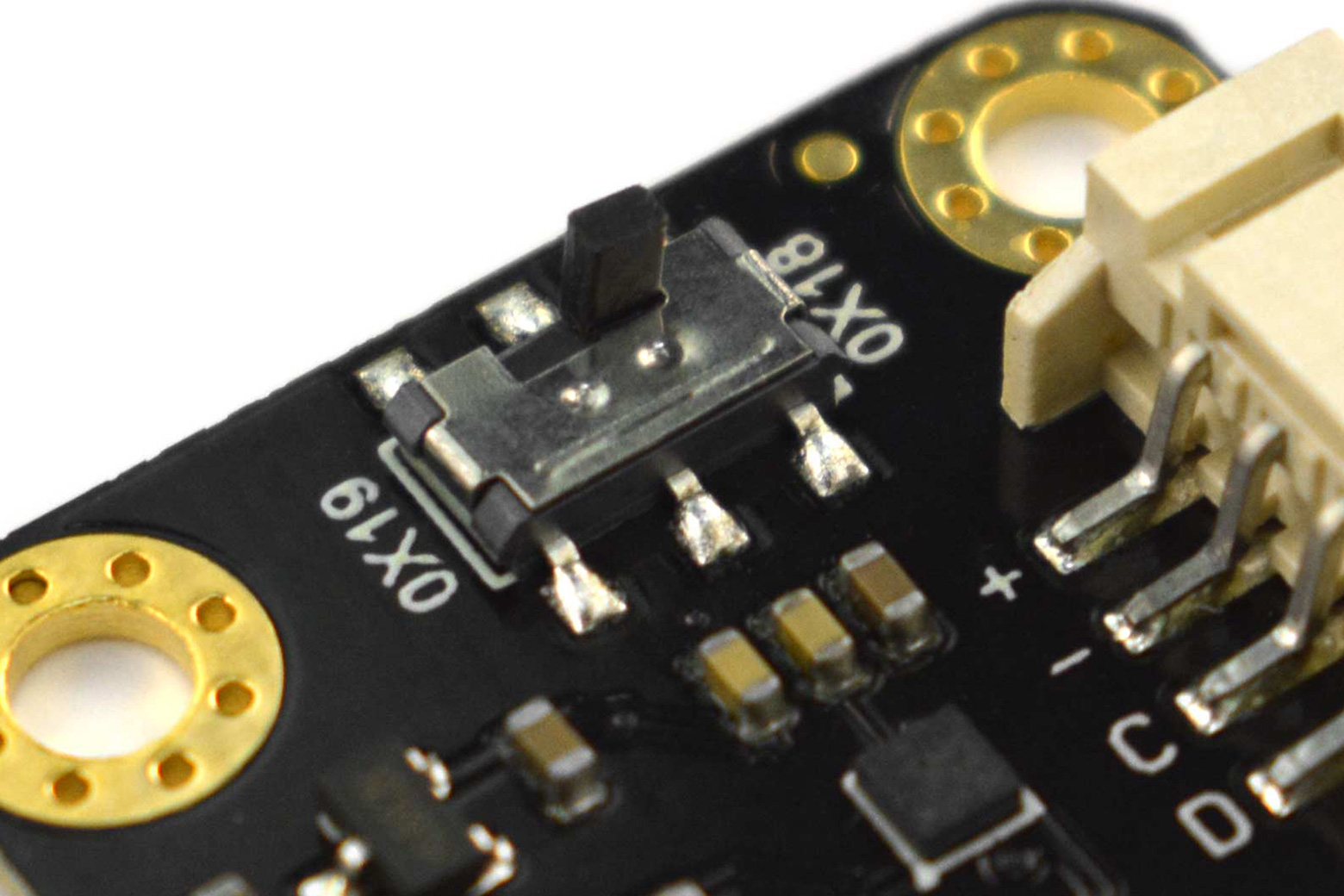

- I2C-cím 0x19 (alapértelmezett) / 0x18 (DIP kapcsoló)
- Ütésállóság 10 000 g
- Csatlakozó Gravity I2C, plug and play
- Tanúsítvány RoHS, ECOPACK
Műszaki specifikációk
| Tápfeszültség | 3,3 – 5 V |
|---|---|
| Működési áram | 8 – 10 µA (LP) / 0,12 mA (HP) |
| Mérési tartomány | ±2g / ±4g / ±8g / ±16g |
| Felbontás | 16 bit |
| Zaj | 1,3 mg RMS (LP) |
| Frekvenciatartomány | 1,6 – 1600 Hz |
| FIFO | 32 szint |
| I2C-címek | 0x19 (alapértelmezett) / 0x18 |
| Működési hőmérséklet | −40 és +85 °C között |
| Ütésállóság | 10 000 g |

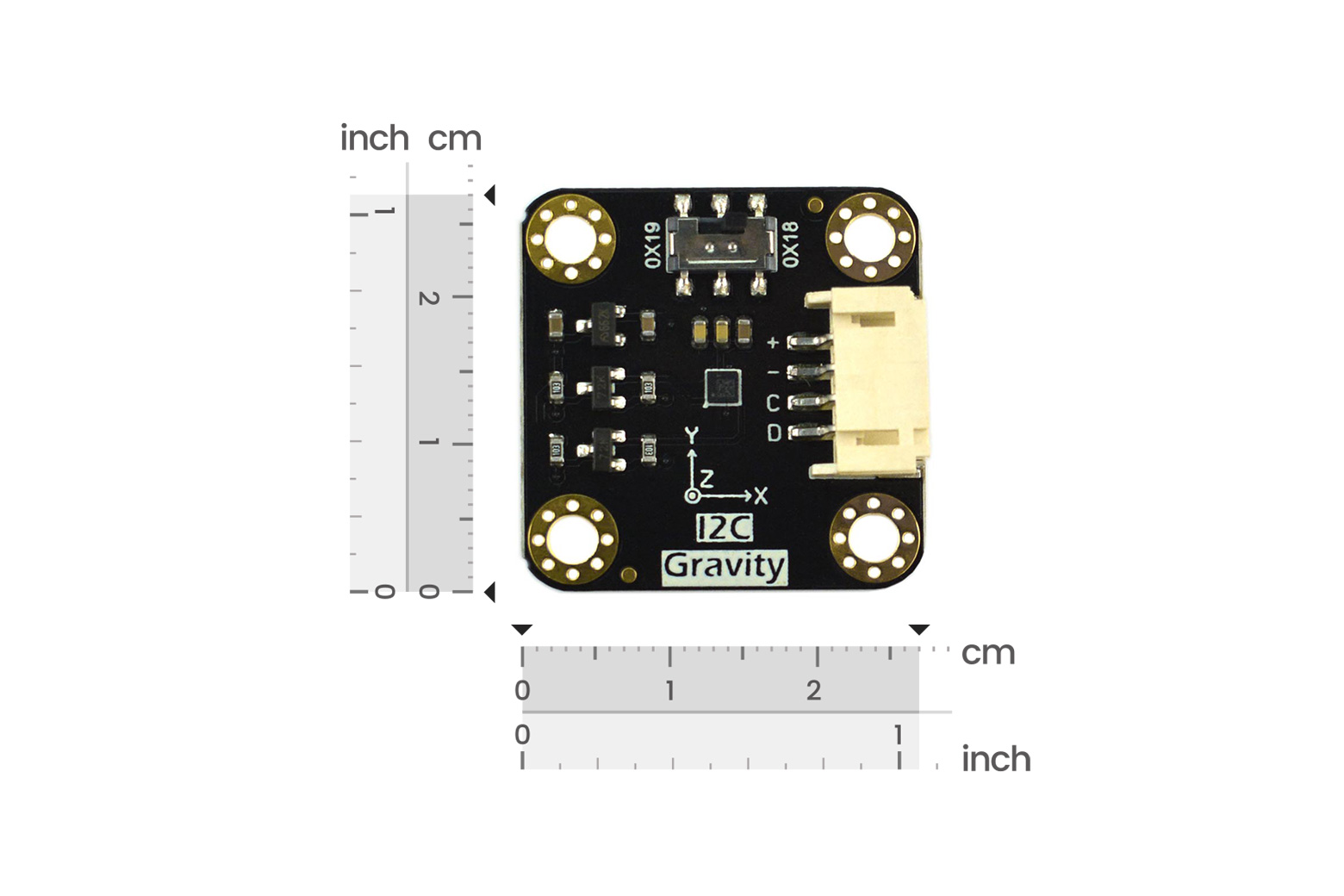

| Méretek | 27 × 27 mm |
Felhasználás
- hordható eszközök és fitnesz monitorok
- esés- és orientációérzékelés
- IoT szenzor csomópontok akkumulátoros táplálással
- robotika és drónok

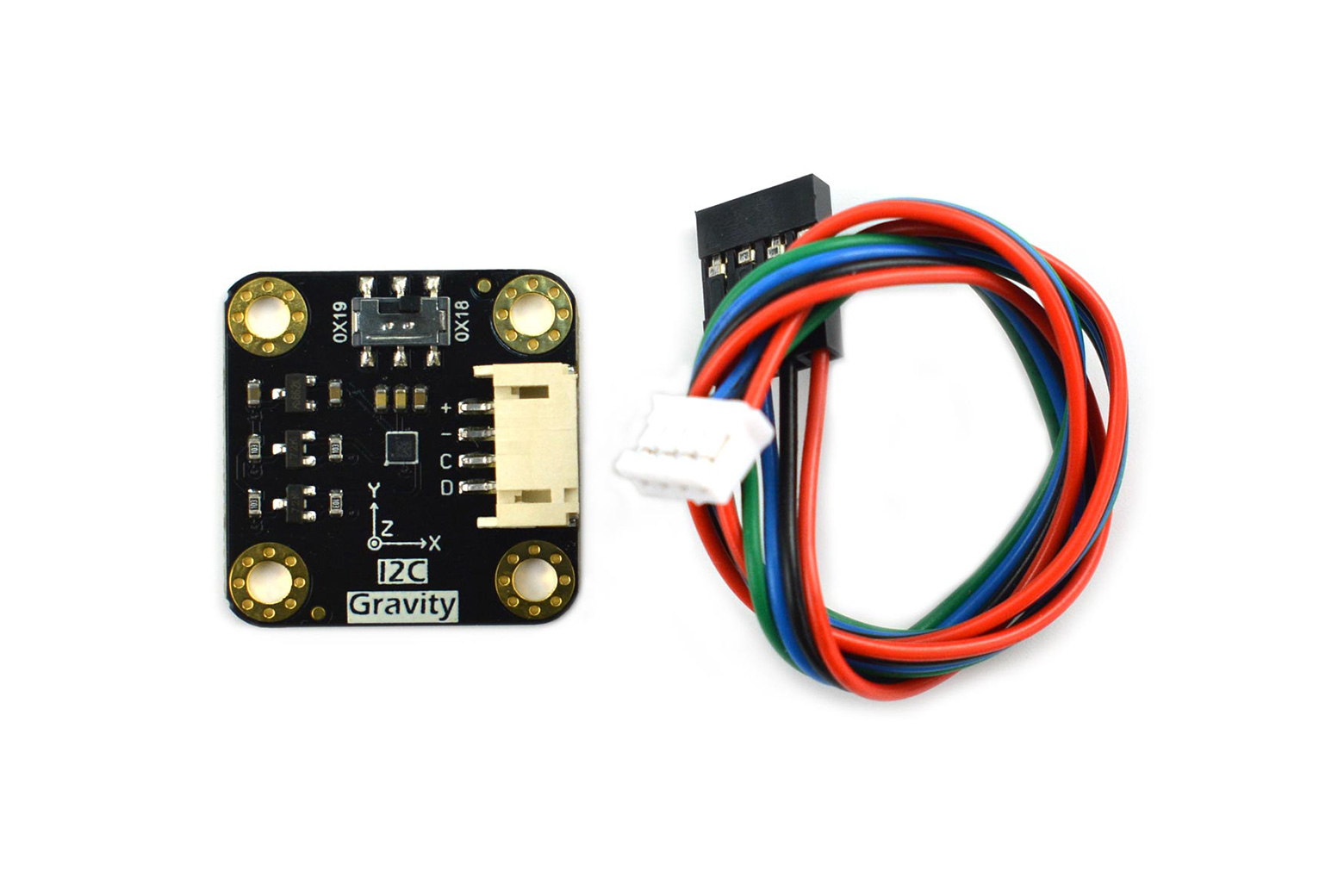

A csomag tartalma
- 1× Gravity I2C LIS2DW12 gyorsulásmérő
- 1× Gravity 4-pin I2C/UART kábel
