Leírás
Az analóg magas hőmérséklet-érzékelő egy ipari PT100 szondával ellátott modul, amely megbízhatóan méri a hőmérsékletet 30 – 350 °C tartományban – tehát jelentősen a hagyományos digitális érzékelők képességei felett (például a DS18B20, amely csak körülbelül 125 °C-ig használható). Az RTD típusú szonda (ellenállásos hőmérséklet-érzékelő) általánosan használt ipari felügyeleti rendszerekben, és stabil, pontos mérést biztosít analóg kimeneten keresztül.
A modul 3,3 – 5,5 V tápfeszültséggel működik, így egyszerűen csatlakoztatható olyan platformokhoz, mint az Arduino, STM32 és más mikrokontrollerek. A 0,2 – 2,8 V analóg kimenet könnyen feldolgozható ADC bemeneten keresztül, bonyolult kommunikációs protokollok nélkül. A csatlakoztatást a szabványos 3-pólusú Gravity interfész és a mellékelt kábel biztosítja, így a modul gyors prototípuskészítéshez és oktatáshoz is ideális.
Főbb jellemzők
- Ipari PT100 (RTD) szonda magas hőmérséklet mérésére
- Mérési tartomány 30 – 350 °C stabil analóg kimenettel
- Analóg feszültségkimenet 0,2 – 2,8 V
- Tápfeszültség 3,3 – 5,5 V – kompatibilis Arduino-val, STM32-vel és más eszközökkel
- Szabványos 3-pólusú Gravity interfész az egyszerű csatlakoztatáshoz
- A csomag 2 m hosszú PT100 szondát tartalmaz a rugalmas telepítéshez
Műszaki adatok
| Tápfeszültség | 3,3 – 5,5 V |
|---|---|
| Analóg kimenet | 0,2 – 2,8 V |
| Mérési tartomány | 30 – 350 °C |
| Relatív hiba | ±2 % a teljes tartományból (F.S.) |
| Interfész | PH2.0-3P (Gravity) |
| Modul méretei | 42 × 32 × 18 mm |
| Modul vízállósága | nem |
PT100 szonda
| Szonda üzemi hőmérséklete | −20 – 400 °C |
|---|---|
| A fonat hőállósága | 200 °C-ig |
| Kábelhossz | 2 m |
| Pontosság | 0,5 °C |
| Szonda vízállósága | igen |
Felhasználás
- ipari hőmérséklet-felügyelet
- laboratóriumi hőmérsékleti kísérletek
- fűtési rendszerek felügyelete
- magas hőmérsékletű folyamatok vezérlésének prototípusai
- hőmérsékletmérés robotikában és beágyazott rendszerekben
- STEM és oktatási mérnöki projektek

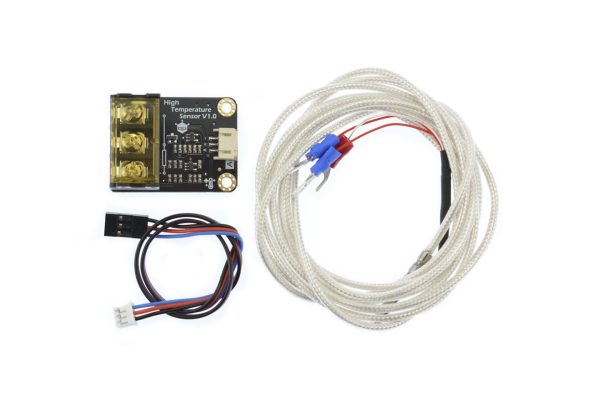

A csomag tartalma
- 1× analóg magas hőmérséklet-érzékelő modul
- 1× PT100 szonda
- 1× analóg érzékelőkábel
