Leírás

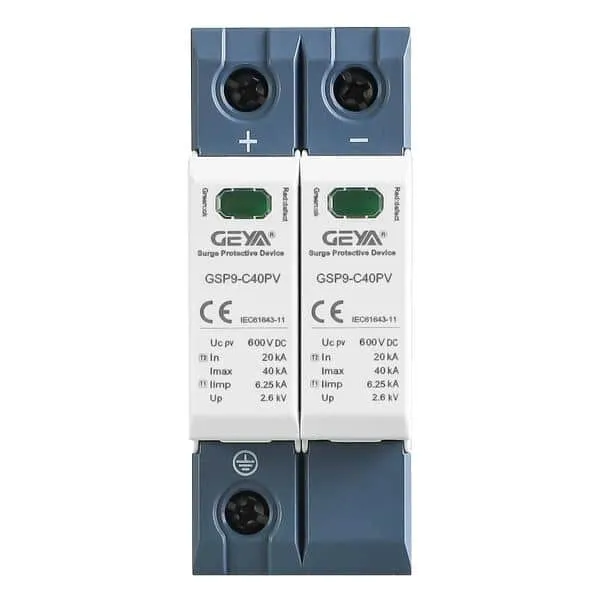

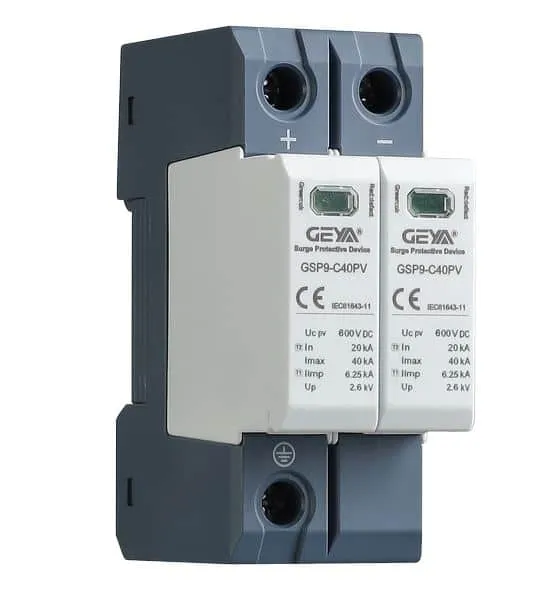

A GEYA GSP9-C40PV egyenáramú túlfeszültség-védelmi eszköz, amely egyenáramú áramkörök túlfeszültség, villámáram és rövid idejű feszültségcsúcsok elleni védelmére szolgál. Elsősorban fotovoltaikus rendszerekhez, PV-elosztókhoz, inverterekhez és DC-elosztószekrényekhez használják.
A túlfeszültség-védelmi eszköz a T1+T2 / Class I+II osztályba tartozik, és megbízható védelmet nyújt akár 40 kA kapacitással. A moduláris kivitel egyszerű karbantartást tesz lehetővé, a vizuális állapotjelzés pedig megkönnyíti a készülék ellenőrzését – a zöld szín normál működést, a piros a modul hibáját jelzi.
Főbb tulajdonságok és előnyök
- Nagy levezetőképesség – akár 40 kA a túlfeszültségcsúcsok elleni védelemhez
- Gyors reagálás – mindössze 25 ns válaszidő

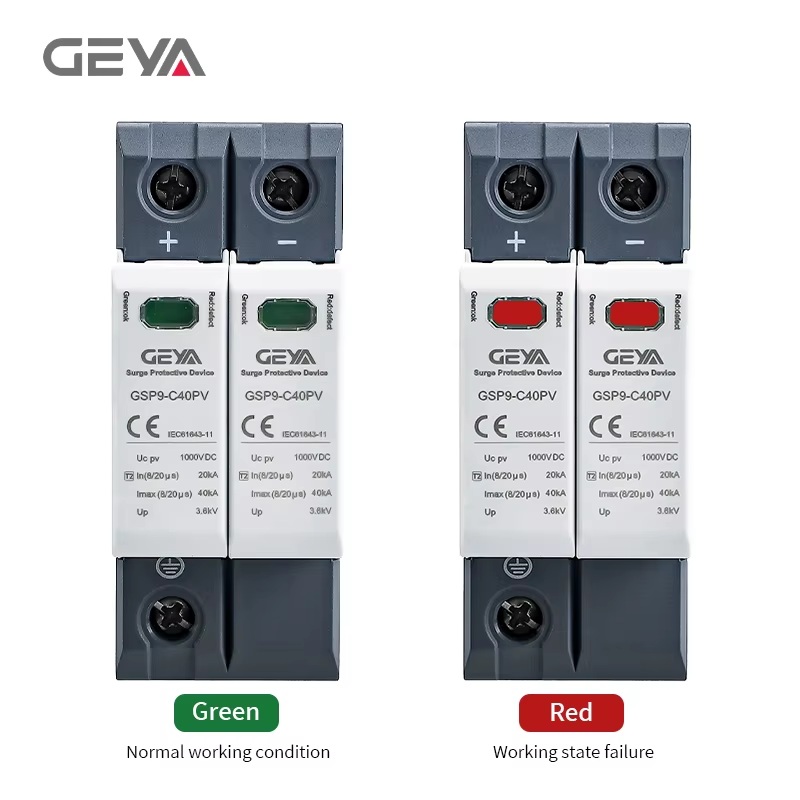

- Állapotjelzés – a zöld szín normál működést, a piros a modul hibáját jelzi.
- Kettős hőkioldás – védelem hibaállapotok esetén
- Moduláris kivitel – dugaszolható modul az egyszerű cseréhez

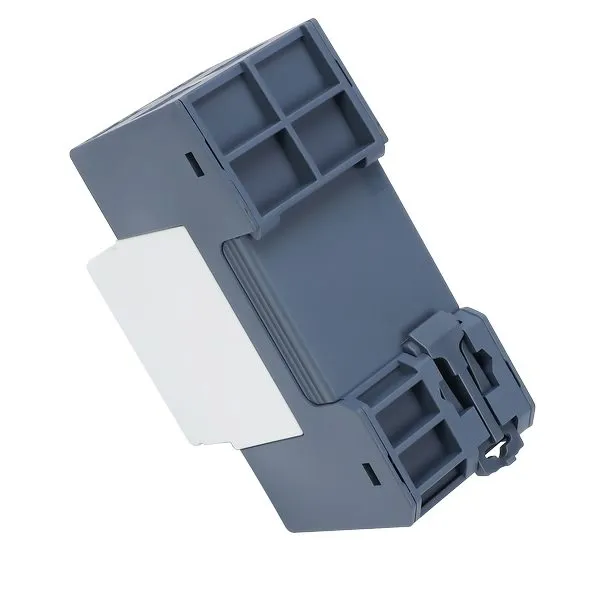

- DIN-sín – elosztószekrényekbe alkalmas (35 mm-es DIN-sín)
- Széles hőmérséklet-tartomány – működés -40 és +85 °C között
Műszaki adatok
| Paraméter | GEYA 600 V 2P 40 kA | GEYA 1000 V 2P 40 kA |
| Modell | GSP9-C40PV | GSP9-C40PV |
| Védelem típusa | T1+T2 / Class I+II | T1+T2 / Class I+II |
| Pólusok száma | 2P | 2P |
| Max. PV üzemi feszültség | 600 V DC | 1000 V DC |
| Névleges levezetőáram | 20 kA | 20 kA |
| Max. levezetőáram | 40 kA | 40 kA |
| Impulzusáram | 6,25 kA | 6,25 kA |
| Feszültségvédelmi szint | 2,6 kV | 3,6 kV |
| Válaszidő | 25 ns | 25 ns |
| Szerelés | 35 mm-es DIN-sín | 35 mm-es DIN-sín |
| Ajánlott biztosíték/kismegszakító | 32 A | 32 A |
| Üzemi hőmérséklet | -40 és +85 °C között | -40 és +85 °C között |
Felhasználás és alkalmazások
Ez a túlfeszültség-védelmi modul a következőkhöz alkalmas:
- Fotovoltaikus rendszerek és napelemes telepítések
- PV-elosztók és DC-elosztószekrények
- Inverterek és átalakítók
- DC-vezetékek túlfeszültség elleni védelme
- Professzionális villanyszerelések

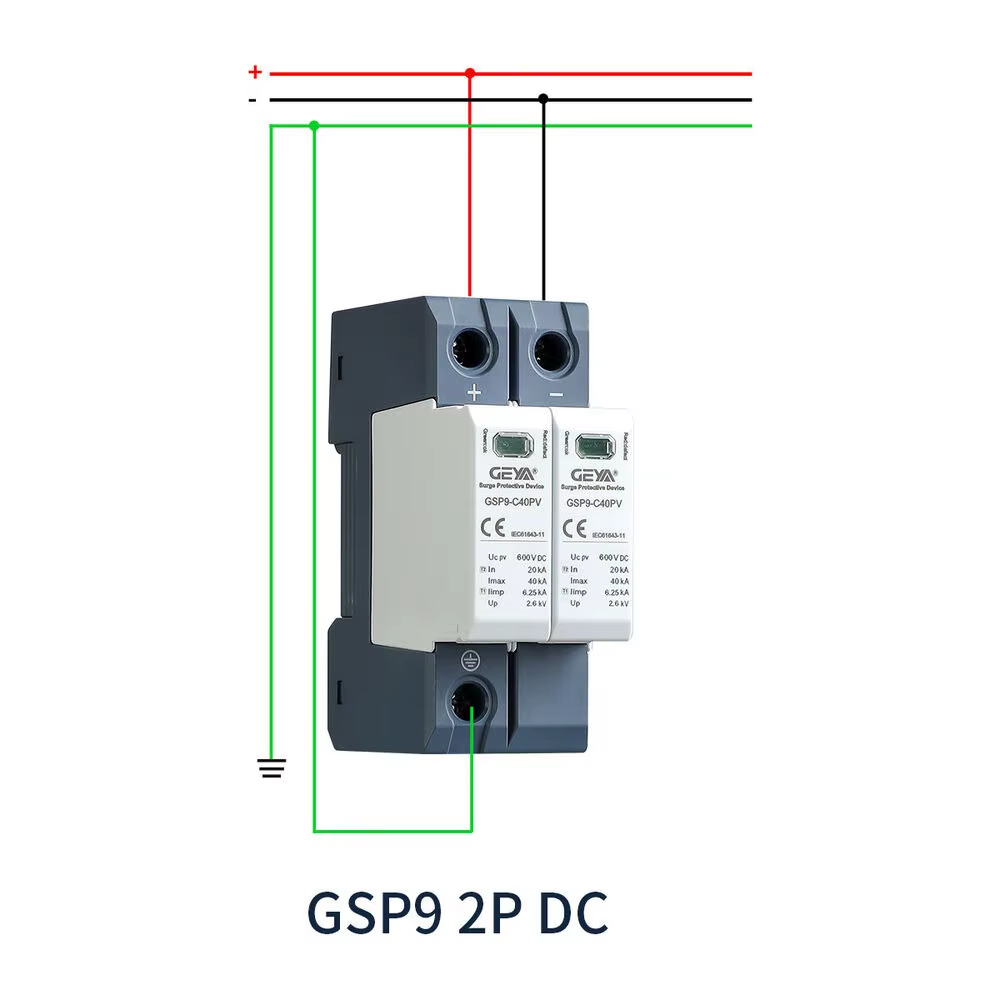

A GSP9-C40PV készülék részletes műszaki adatai, méretei és bekötési rajza a mellékletben – a gyártó GSP9-C40PV-600V-1000V-DC-SPD-PRODUCT-DATASHEET adatlapján találhatók.
