Leírás

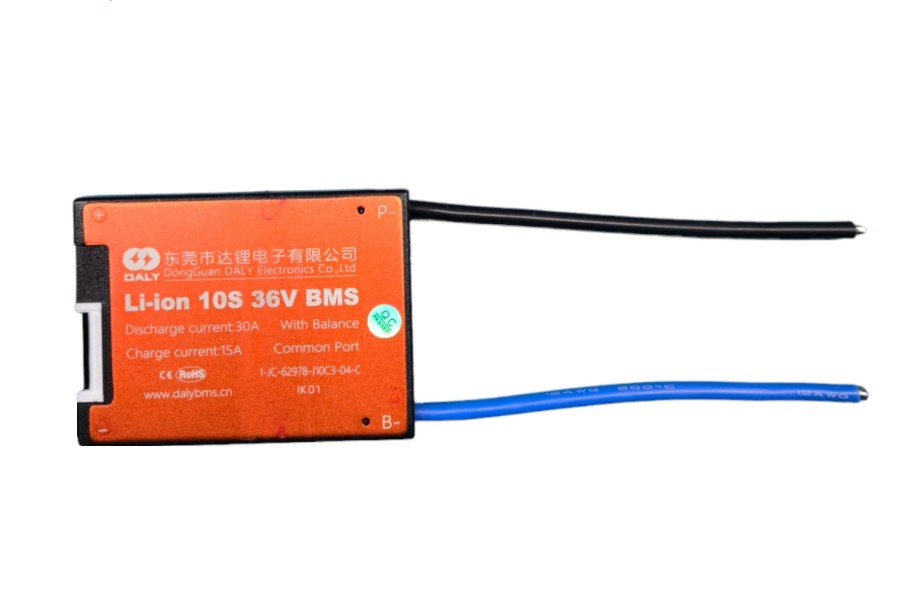

A Daly Standard BMS (Battery Management System) 10S 36V 30A egy hardveres akkumulátor-kezelő rendszer (BMS) 10 cellás Li-ion/NMC akkumulátor-összeállításokhoz, 36 V névleges feszültséggel. Ez a common-port verzió – a terhelés és a töltő egy közös negatív kivezetésen (P−) osztozik, ami egyszerűsíti a bekötést. A BMS megvédi az akkumulátorcsomagot a károsodástól, és megbízható működést biztosít.
A panel precíz érzékelő chipet használ ±0,025 V feszültségpontossággal és 250 – 500 µs alatti zárlatvédelemmel. A Smart verzióval ellentétben nincs Bluetooth vagy UART kommunikációja – minden védelmi funkció hardveresen, szoftver nélkül valósul meg.
Figyelmeztetések a bekötéshez
- B− (kék erősáramú kivezetés) csatlakoztatása a cellacsomag legnegatívabb pontjához
- P− (fekete erősáramú kivezetés) csatlakoztatása a terhelés és a töltő negatívjához is (common port)
- 11 tűs balansz csatlakozó bekötése B0 (a csomag GND referenciapontja) → B1 … B10 sorrendben; a felcserélt vagy kihagyott tűk a BMS károsodását okozzák
- Tilos: a B− és P− fordított bekötése, LiFePO4 vagy LTO cellákkal való használat, a névleges áram feletti terhelés
Főbb jellemzők
- Hardveres BMS 10S Li-ion/NMC akkumulátorokhoz (36 V névleges)
- Common port üzemmód – terhelés és töltő közös P− kivezetésen
- Kisütési áram 30 A, töltőáram 15 A
- Feszültségérzékelés pontossága ±0,025 V
- Zárlatvédelem 250 – 500 µs
- 11 tűs balansz csatlakozó (B0 – B10)
- Erősáramú kivezetések: B− (kék) és P− (fekete)
- Bluetooth és UART nélkül – tisztán hardveres védelem
Műszaki specifikációk
| Cella kémia | Li-ion / NMC |
|---|---|
| Cellák száma (soros) | 10S |
| A csomag névleges feszültsége | 36 V |
| Kisütési áram | 30 A |
| Töltőáram | 15 A |
| Port típusa | common port (P− közös a terhelés és a töltő számára) |
| Feszültségpontosság | ±0,025 V |
| Zárlatvédelem | 250 – 500 µs |
| Balansz csatlakozó | 11 tűs (B0 – B10) |
| Erősáramú kivezetések | B− (kék), P− (fekete) |
| Kommunikáció | nincs (hardveres verzió) |
| Garanció | 1 év |
Védelmi funkciók
- cella túlfeszültség védelem (OVP)
- cella alulfeszültség védelem (UVP)
- a teljes csomag túlfeszültség védelme
- a teljes csomag alulfeszültség védelme
- kisütési túláram védelem (OCP)
- zárlatvédelem (SCP, 250 – 500 µs)
- töltési túláram védelem
Felhasználás
- elektromos kerékpárok és rollerek (36 V e-bike)
- triciklik és alacsony sebességű járművek
- akkumulátorral működő kerti és ipari gépek
- napelemes és kültéri energiatároló rendszerek
- DIY Li-ion akkumulátor-összeállítások 36 V
A csomagolás tartalma
- 1× BMS Daly Standard 10S 36V 30A
