Leírás

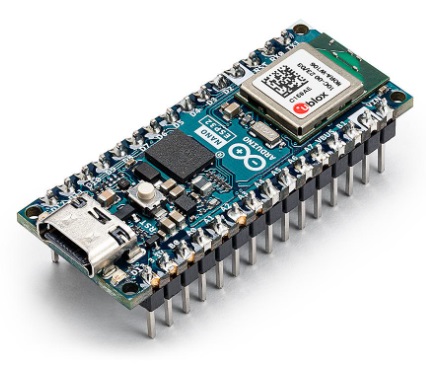

Az Arduino NANO ESP32 fejlesztői kártya egyesíti a két legnépszerűbb fejlesztői kártyát – az Arduino Nano méretét és pin elrendezését, valamint az ESPRESIFF ESP32 Bluetooth/WiFi chipet 32 bites processzorral. Az ESP32-S3 modul MicroPython nyelven is programozható.
Ezt a kártyát a jól ismert Nano formát figyelembe vételével tervezték, kompakt mérete miatt ideális önálló projektekbe való beépítésre.
– Wi-Fi® és Bluetooth®: Használja ki az IoT-iparban jól ismert ESP32-S3 mikrokontroller erejét a vezeték nélküli és Bluetooth® kapcsolat teljes Arduino-támogatásával.
– Arduino és MicroPython támogatás: zökkenőmentes váltás az Arduino és MicroPython programozás között néhány egyszerű lépéssel. Még egy bevezető tanfolyamot is kínálunk a MicroPython világában járatlanok számára, további információkért lásd a dokumentációs oldalt.
– Kompatibilis az Arduino IoT Clouddal: Gyorsan és egyszerűen hozhat létre IoT-projekteket mindössze néhány sornyi kóddal. Beállításunk gondoskodik a biztonságról, és lehetővé teszi, hogy az Arduino IoT Cloud alkalmazás segítségével bárhonnan felügyelhesse és irányíthassa projektjét. (Elérhető 2023 augusztusától)
– HID-támogatás: Emuláljon emberi interfész eszközöket, például billentyűzeteket vagy egereket USB-n keresztül, új lehetőségeket nyitva a számítógéppel való interakcióra.
Hivatalos adatlap: Datasheet
Utasítások:
– dronebotworkshop.com
– www.circuitstate.com
Műszaki specifikációk:
| Board | Megnevezés | Arduino® Nano ESP32 with headers |
| SKU | ABX00083 | |
| Mikrokontroller | u-blox® NORA-W106 (ESP32-S3) | |
| USB csatlakoztatás | USB-C® | |
| Pin-ek | Beépített LED pin | 13 |
| Beépített RGB LED pin | 14-16 | |
| Digitális I/O pin | 14 | |
| Analóg bemeneti pin | 8 | |
| PWM pin | 5 | |
| Külső pin | Összes digitális pin | |
| Kapcsolódás | Wi-Fi® | u-blox® NORA-W106 (ESP32-S3) |
| Bluetooth® | u-blox® NORA-W106 (ESP32-S3) | |
| Kommunikáció | UART | 2x |
| I2C | 1x, A4 (SDA), A5 (SCL) | |
| SPI | D11 (COPI), D12 (CIPO), D13 (SCK). Használjon bármilyen GPIO-t a Chip kiválasztásához (CS) | |
| Teljesítmény | I/O feszültség | 3.3 V |
| Bemeneti feszültség (névleges) | 6-21 V | |
| Forrásáram I/O pinenként | 40 mA | |
| Nyelőáram I/O pinenként | 28 mA | |
| Óra sebessége | Processzor | Akár 240 MHz-ig |
| Memória | ROM | 384 kB |
| SRAM | 512 kB | |
| Külső flash | 128 Mbit (16 MB) | |
| Méretek | Szélesség | 18 mm |
| Hosszasság | 45 mm | |
