Leírás

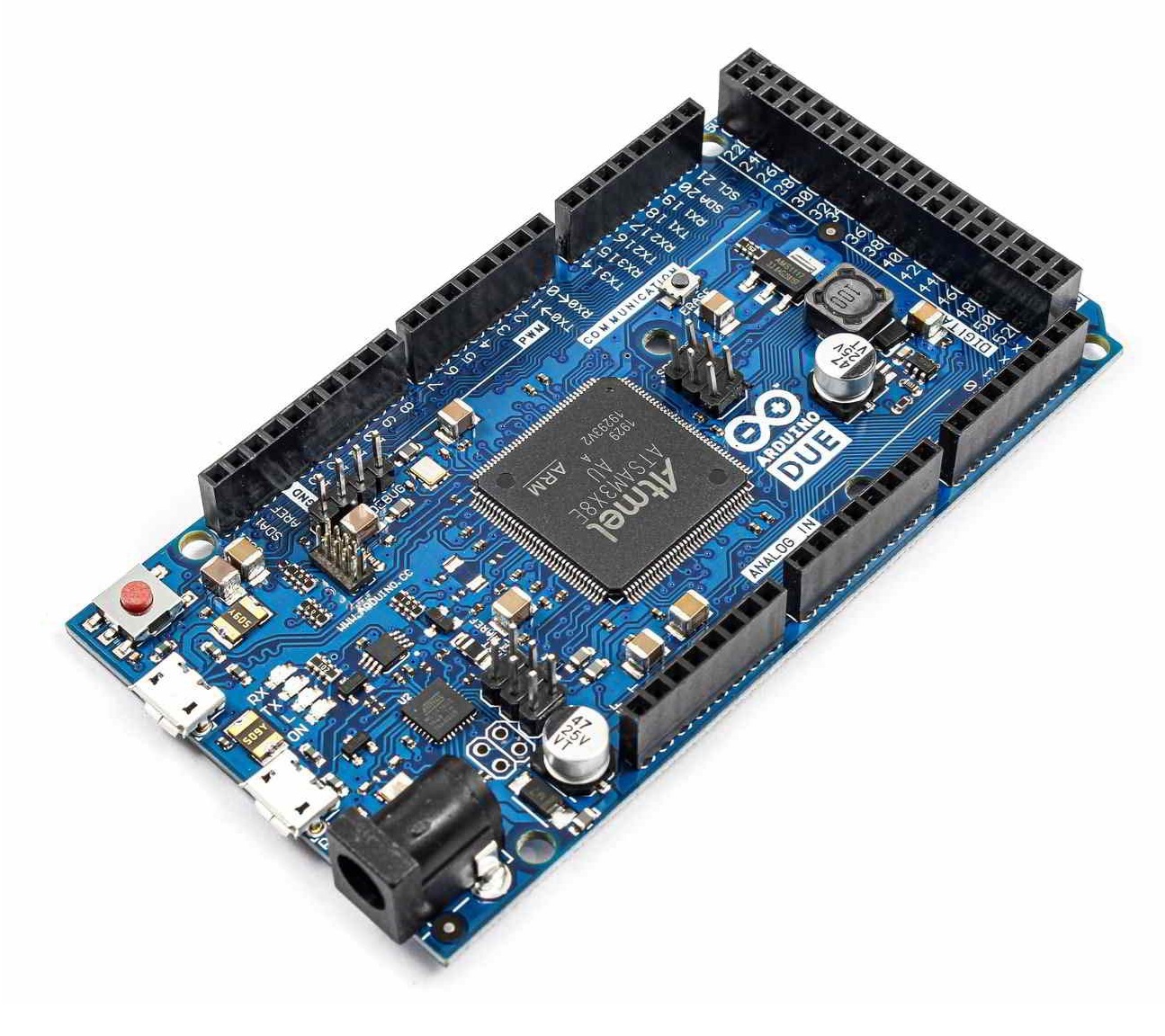

Az Arduino DUE egy 32 bites ARM Cortex-M3 Atmel ATSAM3X8E chipre épített fejlesztői kártya. Az előző Arduino platformoktól eltérően 3,3V logikai feszültséggel működik. Olyan projektekhez készült, amelyek nagyobb számítási teljesítményt, nagyobb memóriakapacitást és kiterjesztett kommunikációs interfészeket igényelnek.
Technikai specifikációk
| Mikrovezérlő | Atmel ATSAM3X8E (ARM Cortex-M3) |
| Mag frekvenciája | 84 MHz |
| Flash memória | 512 kB (teljes kapacitás elérhető a felhasználó számára) |
| SRAM | 96 kB (két bank: 64 kB + 32 kB) |
| Logikai feszültség | 3,3V |
| Max. feszültség az I/O lábakhoz | 3,3V |
| Kártya mérete | 101,5 × 56 mm |
| Tömeg | 36 g |
Bemenetek, kimenetek és interfészek
- 54 digitális be-/kimenet (GPIO)
- 12 digitális kimenet PWM modulációval
- 12 analóg bemenet
- 2 analóg kimenet (DAC — digital-to-analog converters)
- 4 UART (hardver soros portok)
- 2 I²C (TWI — Two-Wire Interface)
- SPI interfész
- JTAG interfész (hibakeresés és programozás)
- USB OTG (On-The-Go) — lehetőség a kártya USB gazdagépként vagy eszközként való használatára
Tápellátás és áramjellemzők
- Tápfeszültség: 6–12 V (5,5*2,1 mm-es csatlakozón)
- Max. áram az 5V vonalon: 800 mA
- Max. áram a 3,3V vonalon: 800 mA
- Teljes maximális áram az összes I/O lábon: 130 mA
További jellemzők
- ATMEGA16U2-MU USB-Soros átalakító a programozáshoz és a számítógéppel való kommunikációhoz
- Reset gomb és törlés gomb (kód törlése a bootloaderben)
- Tápcsatlakozó és USB kábel a csomagban
- Kompatibilis az Arduino IDE-vel — az Arduino IDE-ből szükséges a kártya csomag telepítése
Tipikus alkalmazások
Az Arduino DUE alkalmas azokra a projektekre, amelyekhez szükséges: megnövekedett számítási kapacitás és feldolgozási sebesség, széleskörű adatfeldolgozás, párhuzamos kommunikációs protokollok (több UART, I²C, SPI), érzékelőrendszerek nagy számú bemenetekkel, motorok és aktuátorok vezérlése, nagyobb bonyolultságú beágyazott alkalmazások prototípusgyártása.
Fontos korlátozások és megjegyzések
A kártya logikai feszültsége 3,3V — az I/O lábak legfeljebb 3,3V-ot tolerálnak. A 3,3V-nál magasabb feszültség csatlakoztatása bármelyik I/O lábbá véglegesen megsérülheti a kártyát. A csatlakoztatott alkatrészek és modulok kompatibilisnek kell lenniük a 3,3V logikával. Egyes régebbi Arduino shieldek és a 5V kártyákhoz (pl. Arduino Uno) tervezett modulok nem működhetnek módosítás nélkül.
A csomag tartalmaz USB kábelt a számítógéphez való csatlakoztatáshoz. A projektek fejlesztéséhez szükséges az Arduino IDE, amelyet letölthet a ITT.
