Leírás

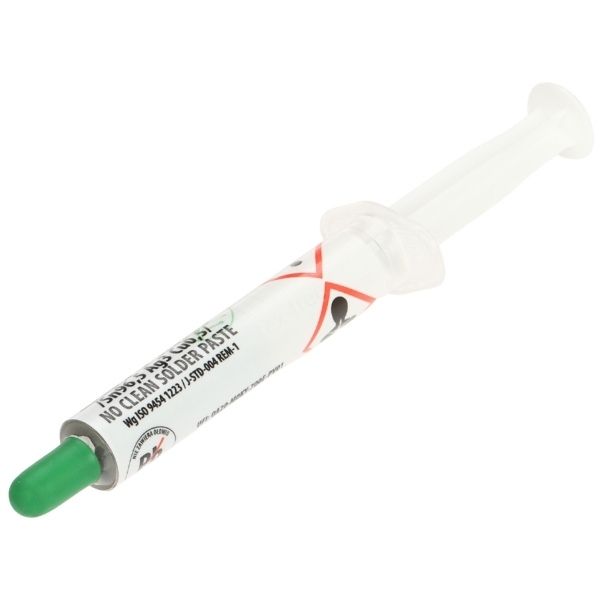

AG TermoPasty Easy Print SAC305 ólommentes forraszpaszta Sn96.5Ag3Cu0.5 ötvözettel (96,5% ón, 3% ezüst és 0,5% réz). SMD alkatrészek precíz forrasztására szolgál újraömlesztéses forrasztással (reflow), hőlégfúvóval vagy stencilen keresztül történő felhordással.
Figyelmeztetés: A termék kizárólag professzionális felhasználók számára készült. Értékesítés kizárólag céges ügyfelek részére (B2B).
A paszta no-clean folyasztószert tartalmaz, amely forrasztás után általában nem igényel tisztítást. Jó alkatrész-tapadással, precíz felhordással rendelkezik finom kontaktosztások esetén is, és csökkentett forraszgolyó-képződés jellemzi.
Felhasználás
- SMD alkatrészek ólommentes forrasztása reflow eljárással
- nyomtatott áramköri lapok (NYÁK) gyártása és javítása
- forrasztás hőlégfúvóval
- felhordás stencilen keresztül vagy adagolóval
Műszaki paraméterek
| Típus |
Easy Print SAC305 |
| Ötvözet |
Sn96.5Ag3Cu0.5 (ólommentes) |
| Sűrűség |
kb. 4,6 g/cm³ |
| Olvadáspont |
kb. 219 °C |
| Folyasztószer típusa |
no-clean |
| Felhasználhatóság nyomtatásnál |
több mint 8 óra |
| Ajánlott csúcs hőmérséklet újraömlesztésnél |
230–245 °C |
| Tárolási hőmérséklet |
3–7 °C |
| Eltarthatóság |
6 hónap megfelelő tárolás esetén |
| Kiszerelés |
fecskendő 6 g / patron 20 g |
Használati útmutató
- Felbontás előtt hagyja a pasztát szobahőmérsékletűre melegedni, hogy elkerülje a nedvesség kicsapódását.
- Hordja fel a pasztát adagolóval vagy stencilen keresztül, ideális esetben 23–26 °C hőmérsékleten (max. 28 °C).
- Helyezze be az alkatrészeket és olvassza újra a gyártó által ajánlott hőmérsékleti profil szerint.
Megjegyzés: A már felhasznált pasztát ne keverje frissel. A folyasztószer-maradványokat általában nem szükséges eltávolítani.
Tárolás és biztonság
Hűtőszekrényben tárolandó 3–7 °C hőmérsékleten, szorosan lezárt csomagolásban. Az eltarthatóság megfelelő tárolás esetén 6 hónap.
Veszély – kizárólag professzionális felhasználók számára.
H317: Allergiás bőrreakciót válthat ki.
H360Df: Károsíthatja a születendő gyermeket. Vélelmezetten károsítja a termékenységet.
Használat előtt olvassa el a biztonsági adatlapot. Viseljen védőkesztyűt, gondoskodjon megfelelő elszívásról és tartsa be a gyártó biztonsági előírásait.
Kapcsolódó termékek
A NYÁK tisztításához izopropil-alkoholt (IPA) használhat. Az SMD alkatrészek beültetéséhez hasznosak lehetnek a YIHUA antisztatikus csipeszek is.
Dokumentáció
A részletes paramétereket és a forrasztási eljárást a műszaki adatlapon (TDS) és a biztonsági adatlapon (SDS) találja.
Gyakori kérdések
Miért csak professzionális felhasználók számára készült a forraszpaszta?
A paszta reprodukcióra veszélyes anyagként besorolt összetevőket tartalmaz (H360Df). Jogszabályi korlátozások miatt kizárólag professzionális felhasználásra készült, és csak ellenőrzött céges ügyfeleknek (B2B) értékesítjük.

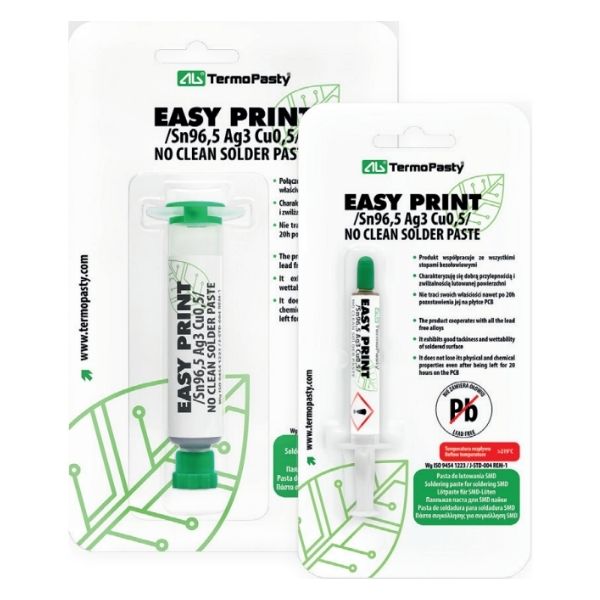

Mi a különbség a 6 g-os és a 20 g-os kiszerelés között?
A 6 g-os változat fecskendőben kapható, amely alkalmas kisebb mennyiségű paszta kézi adagolására. A 20 g-os változat patronban kerül forgalomba, amely kompatibilis adagolóberendezéssel való használatra szolgál.
Ólommentes az Easy Print forraszpaszta?
Igen. Ólommentes SAC305 (Sn96.5Ag3Cu0.5) ötvözetet tartalmaz, amely 96,5% ónból, 3% ezüstből és 0,5% rézből áll.
Milyen forrasztásra alkalmas a paszta?
SMD alkatrészek forrasztására szolgál újraömlesztéses (reflow) eljárással, hőlégfúvós állomással, vagy NYÁK-gyártásnál a paszta stencilen keresztül történő felhordásával.
Mit jelent a no-clean jelölés?
A no-clean azt jelenti, hogy a folyasztószer-maradványokat megfelelő forrasztás után általában nem szükséges eltávolítani. Ha az alkalmazás tiszta NYÁK-felületet igényel, megfelelő tisztítószer használható.
Milyen hőmérsékleten olvad meg a paszta?
A SAC305 ötvözet olvadáspontja körülbelül 219 °C. Az ajánlott csúcs hőmérséklet újraömlesztésnél 230–245 °C. A pontos hőmérsékleti profil a gyártó műszaki adatlapján található.
Alkalmas a paszta finom kontaktosztású alkatrészekhez is?
Igen. Az Easy Print finom kontaktosztású (fine pitch) alkatrészek precíz felhordására is alkalmas. Az eredmény függ a csomagolás helyes megválasztásától, az adagolás módjától, a stenciltől és a forrasztási folyamat beállításától.
Hűtőszekrényben kell tárolni a pasztát?
Igen. A gyártó 3–7 °C hőmérsékleten történő tárolást ír elő, szorosan lezárt csomagolásban. Megfelelő tárolás esetén az eltarthatóság 6 hónap.
Használhatom a pasztát közvetlenül a hűtőből való kivétel után?
Nem. Felbontás előtt hagyja fokozatosan szobahőmérsékletűre melegedni, hogy elkerülje a nedvesség kicsapódását. A gyártó 23–26 °C hőmérsékleten, maximum 28 °C-on javasolja a felhordást.
Mennyi ideig marad felhasználható a paszta stencilen keresztül történő nyomtatásnál?
A gyártó több mint 8 órás felhasználhatóságot ad meg nyomtatásnál, az ajánlott feltételek mellett. Ez a felhordási folyamat paramétere, nem a felbontás utáni eltarthatósági idő.
Összekeverhetem a már használt pasztát újjal?
Nem. A gyártó azt javasolja, hogy a már felhasznált forraszt pasztát ne keverje frissel, hogy ne romoljanak a tulajdonságai és a forrasztás megbízhatósága.
Milyen biztonsági óvintézkedéseket kell betartani?
A paszta H317 (allergiás bőrreakciót válthat ki) és H360Df (károsíthatja a születendő gyermeket; vélelmezetten károsítja a termékenységet) jelöléssel van besorolva. Munka közben viseljen megfelelő védőkesztyűt, gondoskodjon elszívásról, és használat előtt olvassa el a biztonsági adatlapot.
