Leírás

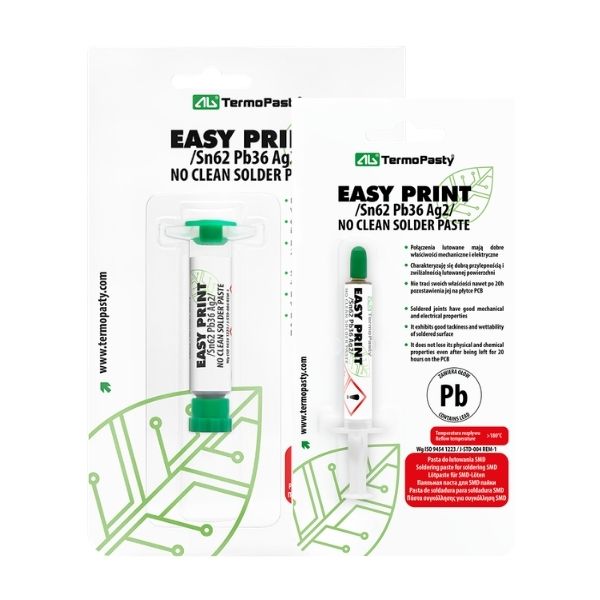

AG TermoPasty Easy Print Sn62Pb36Ag2 ólmos forrasztópaszta, amelynek összetétele 62 % ón, 36 % ólom és 2 % ezüst. SMD alkatrészek precíziós forrasztására szolgál újraömlesztéses (reflow) eljárással, hőlégfúvóval vagy stencilen keresztül történő felhordással.
Figyelmeztetés: A termék ólmot tartalmaz, és kizárólag professzionális felhasználók számára készült. Értékesítés kizárólag vállalati ügyfelek részére (B2B).
A paszta no-clean folyasztószert tartalmaz, amely forrasztás után általában nem igényel tisztítást. Jó alkatrész-tapadással, precíziós felhordással rendelkezik még finom kiosztású (fine pitch) érintkezők esetén is, és csökkentett forrasztási gyöngyképződéssel jellemezhető.
Felhasználás
- SMD alkatrészek forrasztása reflow eljárással
- nyomtatott áramköri lapok (NYÁK) gyártása és javítása
- forrasztás hőlégfúvóval
- felhordás stencilen keresztül vagy adagolóval
Műszaki adatok
| Típus |
Easy Print Sn62Pb36Ag2 |
| Ötvözet |
Sn62Pb36Ag2 (ólmos) |
| Sűrűség |
kb. 4,6 g/cm³ |
| Olvadáspont |
kb. 180 °C |
| Folyasztószer típusa |
no-clean |
| Tapadósság 24 óra után |
1,0 g/mm² |
| Nyomtatási felhasználhatóság |
több mint 8 óra |
| Ajánlott csúcs újraömlesztési hőmérséklet |
210–220 °C |
| Tárolási hőmérséklet |
3–7 °C |
| Eltarthatóság |
6 hónap megfelelő tárolás esetén |
| Kiszerelés |
fecskendő 6 g / patron 20 g |
Használati útmutató
- Felbontás előtt hagyja a pasztát szobahőmérsékletre melegedni, hogy elkerülje a nedvesség lecsapódását.
- Hordja fel a pasztát adagolóval vagy stencillel, ideálisan 23–26 °C hőmérsékleten (max. 28 °C).
- Helyezze be az alkatrészeket, és végezze el az újraömlesztést a gyártó által ajánlott hőmérsékleti profil szerint.
Megjegyzés: A felhasznált pasztát ne keverje frissel. A folyasztószer-maradványokat általában nem szükséges eltávolítani.
Tárolás és biztonság
Hűtőszekrényben, 3–7 °C hőmérsékleten, szorosan lezárt csomagolásban tárolja. Az eltarthatóság megfelelő tárolás esetén 6 hónap.
Veszély – ólmot tartalmaz, kizárólag professzionális felhasználók számára.
H317: Allergiás bőrreakciót válthat ki.
H360FD: Károsíthatja a termékenységet. Károsíthatja a születendő gyermeket.
H362: A szoptatott gyermeket károsíthatja.
H400: Nagyon mérgező a vízi élővilágra.
H410: Nagyon mérgező a vízi élővilágra, hosszan tartó károsodást okoz.
Használat előtt ismerkedjen meg a gyártó biztonsági utasításaival. Viseljen védőkesztyűt, gondoskodjon hatékony páraelszívásról, és munka közben ne egyen, ne igyon és ne dohányozzon. Kerülje a termékkel való érintkezést terhesség és szoptatás alatt, valamint a paszta környezetbe jutását. A tartalmát és a csomagolást a hatályos előírások szerint ártalmatlanítsa.
Kapcsolódó termékek
A NYÁK tisztításához 99 %-os izopropil-alkoholt (IPA) használhat. Az SMD alkatrészek beültetésénél hasznosak lehetnek a YIHUA antisztatikus csipeszek is.
Dokumentáció
A részletes paramétereket és az ajánlott újraömlesztési profilt a műszaki adatlapon (TDS) találja. A biztonsági utasításokat a biztonsági adatlapon (SDS) tüntettük fel.
Gyakori kérdések
Az Easy Print forrasztópaszta ólommentes?
Nem. Sn62Pb36Ag2 ólmos ötvözetet tartalmaz, amely 62 % ónból, 36 % ólomból és 2 % ezüstből áll. Nem alkalmas olyan alkalmazásokhoz, ahol ólommentes forrasztás szükséges.
Miért csak professzionális felhasználóknak szánt a paszta?
A paszta ólmot és reprodukcióra veszélyes anyagként osztályozott összetevőket tartalmaz. Biztonsági és jogszabályi korlátozások miatt kizárólag professzionális felhasználásra szolgál. Az értékesítés ellenőrzött vállalati ügyfelekre korlátozódik (B2B).
Mi a különbség a 6 g-os és a 20 g-os kiszerelés között?
A 6 g-os kiszerelés fecskendőben kapható, amely kisebb mennyiségű paszta precíziós felhordására alkalmas. A 20 g-os kiszerelés patronban kerül forgalomba, amely kompatibilis adagolóberendezéssel való használatra szolgál.
Milyen forrasztáshoz alkalmas a paszta?
SMD alkatrészek forrasztására szolgál újraömlesztéssel (reflow), hőlégfúvós állomással, valamint stencilen keresztül történő felhordásra nyomtatott áramköri lapok gyártásánál vagy javításánál.
Mit jelent a no-clean jelölés?
A no-clean azt jelenti, hogy a folyasztószer-maradványokat a megfelelő forrasztás után általában nem szükséges eltávolítani. Ha az alkalmazás tiszta NYÁK-felületet igényel, megfelelő alkoholos tisztítószer használható.
Milyen hőmérsékleten olvad a forrasztópaszta?
Az Sn62Pb36Ag2 ötvözet olvadáspontja körülbelül 180 °C. Az ajánlott csúcs újraömlesztési hőmérséklet 210–220 °C. A pontos hőmérsékleti profil a gyártó műszaki adatlapján található.
Mi a különbség az ólommentes SAC305 pasztához képest?
Az Sn62Pb36Ag2 ólmos paszta körülbelül 180 °C-on olvad, míg az ólommentes SAC305 körülbelül 219 °C-on. Az ólmos paszta ezért alacsonyabb újraömlesztési hőmérséklet használatát teszi lehetővé, de ólmot tartalmaz, és szigorúbb felhasználási korlátozások vonatkoznak rá.
Alkalmas a paszta finom SMD alkatrészekhez?
Igen. Az Easy Print finom kiosztású (fine pitch) érintkezőkhöz való felhordásra is alkalmas. A megfelelő eredmény az alkalmazás módjától, a megfelelő stenciltől és a forrasztási folyamat beállításától függ.
Hűtőszekrényben kell tárolni a pasztát?
Igen. A gyártó 3–7 °C hőmérsékleten, szorosan lezárt csomagolásban történő tárolást ír elő. Az eltarthatóság az ajánlott tárolási feltételek betartása esetén 6 hónap.
Használhatom a pasztát közvetlenül a hűtőből való kivétel után?
Nem. Felbontás előtt hagyja fokozatosan szobahőmérsékletre melegedni, hogy ne csapódjon le nedvesség. Az ajánlott felhordási hőmérséklet 23–26 °C, legfeljebb 28 °C.
Összekeverhetem a felhasznált pasztát frissel?
Nem. A gyártó azt ajánlja, hogy a már felhasznált pasztát ne keverje frissel, hogy ne romoljanak a tulajdonságai és a forrasztás minősége.
Milyen biztonsági óvintézkedéseket kell betartani?
Az ólmos forrasztópaszta allergiás bőrreakciót válthat ki, károsíthatja a termékenységet és a születendő gyermeket, károsíthatja a szoptatott gyermeket, és nagyon mérgező a vízi élővilágra. Munka közben viseljen védőkesztyűt, gondoskodjon hatékony páraelszívásról, ne egyen és ne igyon, és akadályozza meg a paszta környezetbe jutását. Használat előtt olvassa el a biztonsági adatlapot.
