AG TERMOPASTY hővezető pad TermoPad kétoldalas ragasztóval

878 Ft – 4 688 Ft

Öntapadós hővezető pad 1–3 mm, hővezető képesség 1,5–6 W/mK
Törlés

Kérjük, válassza ki fent a termék változatát.

Több variáció raktáron

Hozzáadás a kedvencekhez
Több információ
Cikkszám: N/A Kategória: , Címke:

Leírás

AG TermoPasty TermoPad egy puha, rugalmas hővezető pad kétoldalas ragasztóréteggel, amely biztosítja a hőátadást az elektronikai alkatrész és a hűtőborda vagy fém burkolat között. Kitölti a légréseket, alkalmazkodik az egyenetlenségekhez, és egyúttal segít a két felület erős összekapcsolásában.

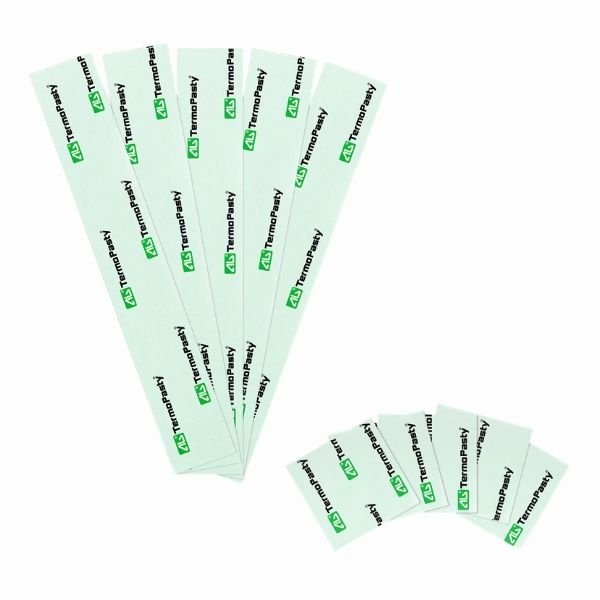

A pad egyszerűen vágható a kívánt méretre. Három hővezető képességgel érhető el: 1,5 / 2,4 / 6 W/mK, vastagságban: 1 / 2 / 3 mm és méretben: 30 × 30 mm vagy 20 × 130 mm. A mindkét oldalon lévő ragasztórétegnek köszönhetően kisebb hűtőbordák rögzítésére is alkalmas, további szerelési anyagok nélkül.

Főbb tulajdonságok

  • kétoldalas ragasztóréteg az egyszerű szereléshez
  • hatékony hőátadás az alkatrész és a hűtőborda között
  • puha és rugalmas anyag a légrések kitöltésére
  • hővezető képesség 1,5 / 2,4 / 6 W/mK
  • elérhető vastagságok: 1, 2 és 3 mm
  • vágható a kívánt méretre
  • kompatibilitás megfelelő fém-, műanyag- és kerámiafelületekkel
  • üzemi hőmérséklet −60 és +200 °C között

Felhasználás

  • memóriachipek, VRM és grafikus kártyák tápellátási áramkörei
  • elektronikai alkatrészek hűtése laptopokban és játékkonzolokban
  • kis hűtőbordák rögzítése elektronikai chipekre és modulokra
  • feszültségszabályozók és léptetőmotor-vezérlők hűtése
  • LED-modulok, világítási rendszerek és teljesítményelektronika
  • hőelvezetés a NYÁK-ról a hűtőbordához vagy fém burkolathoz
  • rések kitöltése különböző magasságú alkatrészek között

Hogyan válassza ki a megfelelő TermoPad-et?

  • Méret: a 30 × 30 mm kisebb chipekhez és hűtőbordákhoz alkalmas. A 20 × 130 mm-es méret lehetővé teszi több kisebb darab kivágását vagy hosszúkás alkatrészek lefedését.
  • Vastagság: az alkatrész és a hűtőborda közötti tényleges rés alapján válassza ki. A padnak túlzott nyomás nélkül kell biztosítania a jó érintkezést.
  • 1,5 W/mK: kevésbé igényes alkalmazásokhoz, kisebb chipekhez és LED-modulokhoz.
  • 2,4 W/mK: általános elektronikai hűtéshez és közepes hőterhelésű alkatrészekhez.
  • 6 W/mK: igényesebb hőelvezetéshez, például memóriák és tápellátási áramkörök esetén.

Fontos: Az eredeti hővezető pad cseréjekor tartsa meg az előírt vastagságot és méreteket. A túl vastag vagy túl vékony pad ronthatja a hűtőborda érintkezését más alkatrészekkel. A ragasztóréteg nem helyettesíti a mechanikus rögzítést nehéz vagy erősen terhelt hűtőbordák esetén.

Műszaki paraméterek

Paraméter 1,5 W/mK 2,4 W/mK 6 W/mK
Hővezető képesség 1,5 W/mK 2,4 W/mK 6 W/mK
Elérhető vastagságok 1 / 2 / 3 mm 1 / 2 / 3 mm 1 / 2 / 3 mm
Sűrűség 20 °C-on 2 g/cm³ 2,9 g/cm³ 3,0 ± 0,1 g/cm³
Shore A keménység 40 30 30 ± 5
Üzemi hőmérséklet −60 és +200 °C között −60 és +200 °C között −60 és +200 °C között
Dielektromos állandó (1 kHz) 5 6 7,5
Eltarthatóság 3 év 3 év 3 év

Elérhető méretek: 30 × 30 mm és 20 × 130 mm. A konkrét elérhetőség a választott vastagságtól és hővezető képességtől függ.

Ragasztóréteg: a pad mindkét oldalán.

Csomagolás tartalma: 1 db hővezető pad zipzáras tasakban.

Használati útmutató

  1. Tisztítsa meg az alkatrész és a hűtőborda felületét a portól, zsírtól és a korábbi hővezető anyag maradványaitól.
  2. Szükség esetén zsírtalanítsa megfelelő tisztítószerrel, például izopropil-alkohollal, és hagyja teljesen megszáradni.
  3. Vágja a hővezető padot ollóval vagy késsel a kívánt méretre.
  4. Távolítsa el a védőfóliát az egyik oldalról, és helyezze a padot az alkatrészre. Finoman nyomja meg.
  5. Távolítsa el a második védőfóliát, helyezze fel a hűtőbordát vagy a másik felületet, és egyenletesen nyomja meg.
  6. A szerelés után a hővezető kapcsolat használatra kész.

Figyelmeztetés: Szereléskor ne gyakoroljon túlzott nyomást az érzékeny chipekre és nyomtatott áramköri lapokra. A felragasztott hűtőborda eltávolításakor óvatosan járjon el, hogy ne sérüljenek meg az elektronikai alkatrészek.

Tárolás és biztonság

Száraz helyen, közvetlen napfénytől védve tárolja. A padokat a védőfóliákkal együtt tárolja a felhasználás pillanatáig, hogy a ragasztóréteg ne szennyeződjön.

A gyártó biztonsági dokumentációja szerint a termék a CLP-rendelet szerint nem minősül veszélyesnek. Csak rendeltetésszerűen használja, és tartsa kisgyermekektől távol.

Kapcsolódó termékek

A felületek szerelés előtti tisztításához és zsírtalanításához izopropil-alkoholt (IPA) 99,9 % ajánlunk.

Dokumentáció

A részletes műszaki adatokat és a szerelési módot a műszaki adatlapon (TDS) és a gyártói biztonsági dokumentációban (SDS) találja.

További információk

Hővezető képesség

1,5 W/mK, 2,4 W/mK, 6 W/mK
Méretek

20 × 130 × 1 mm, 20 × 130 × 2 mm, 20 × 130 × 3 mm, 30 × 30 × 1 mm, 30 × 30 × 2 mm, 30 × 30 × 3 mm

Gyakori kérdések

Mire használható az AG TermoPasty TermoPad kétoldalas ragasztóval?

A TermoPad hőátadásra szolgál az elektronikai alkatrész és a hűtőborda vagy fém burkolat között. Kitölti a légréseket, és a kétoldalas ragasztórétegnek köszönhetően egyúttal segít a két rész egymáshoz rögzítésében.

Mi a különbség a ragasztós és a ragasztó nélküli hővezető pad között?

A kétoldalas ragasztóval ellátott TermoPad lehetővé teszi kisebb hűtőborda közvetlen felragasztását az alkatrészre. A ragasztóréteg nélküli padot főleg ott használják, ahol a hűtőbordát csavarok vagy más rögzítőmechanizmus tartja. A ragasztós pad nem alkalmas nehéz hűtőbordák rögzítésére további alátámasztás nélkül.

Mit jelent az 1,5 / 2,4 / 6 W/mK hővezető képesség?

A W/mK (watt per méter és kelvin) érték az anyag hővezető képességét fejezi ki. Minél magasabb az érték, annál jobban vezeti az anyag a hőt azonos feltételek mellett. A 6 W/mK változat igényesebb hűtéshez alkalmas, míg az 1,5 és 2,4 W/mK kevésbé igényes alkalmazásokhoz elegendő.

Hogyan válasszuk ki a hővezető pad megfelelő vastagságát?

A vastagságot az alkatrész és a hűtőborda közötti rés alapján válassza ki. 1, 2 és 3 mm-es változatok érhetők el. A padnak a szerelés után jól kell illeszkednie mindkét felülethez, de nem fejthet ki túlzott nyomást az elektronikai alkatrészekre.

Jobb-e a vastagabb hővezető pad?

Nem mindig. A vastagabb pad nagyobb rés kitöltésére alkalmas, de azonos hővezető képesség mellett általában nagyobb hőátadási ellenállást jelent. A legjobb a legkisebb olyan vastagságot használni, amely biztosítja a megfelelő érintkezést az alkatrész és a hűtőborda között.

Használhatom a TermoPad-et grafikus kártyához vagy laptophoz?

Igen. A TermoPad alkalmas grafikus kártyák, laptopok és játékkonzolok memóriachipjeihez, VRM-jeihez és más alkatrészeihez. Az eredeti pad cseréjekor fontos betartani az előírt vastagságot, és ellenőrizni, hogy a kétoldalas ragasztóréteg megfelelő-e az adott konstrukcióhoz.

Alkalmas-e a TermoPad hűtőborda rögzítésére Raspberry Pi-re vagy más modulra?

Igen. A kétoldalas ragasztóréteg lehetővé teszi kisebb és könnyű hűtőbordák rögzítését megfelelő chipekre, feszültségszabályozókra vagy elektronikai modulokra. Nagyobb hűtőbordák esetén mechanikus rögzítést is javasolunk.

Vágható-e a hővezető pad kisebb darabokra?

Igen. A TermoPad egyszerűen méretre vágható ollóval vagy éles késsel. Vágás előtt javasoljuk a védőfóliák mindkét oldalon történő meghagyását, hogy a ragasztóréteg ne szennyeződjön.

Mindkét oldalon van ragasztóréteg a padon?

Igen. A TermoPad mindkét oldalán ragasztóréteggel rendelkezik. Szereléskor először távolítsa el az egyik védőfóliát, ragassza a padot az alkatrészre, majd távolítsa el a második fóliát, és helyezze fel a hűtőbordát.

Újra felhasználható-e a hővezető pad a lehúzás után?

Az újbóli felhasználás nem ajánlott. Lehúzáskor a ragasztóréteg megsérülhet, megnyúlhat vagy elszennyeződhet. A hűtőborda újraszerelésekor ezért célszerű új padot használni a megfelelő hőérintkezés biztosítása érdekében.

Milyen hőmérsékletnek áll ellen az AG TermoPasty TermoPad?

A gyártó −60 °C és +200 °C közötti üzemi hőmérséklet-tartományt ad meg mindhárom hővezető képességű változathoz. Ez a tartomány az anyag hőállóságát jelöli, nem garancia arra, hogy tetszőlegesen nehéz hűtőborda rögzítésére alkalmas magas hőmérsékleten.

Milyen méretekben és változatokban érhető el a TermoPad?

A kínálatban 30 × 30 mm és 20 × 130 mm méretek, 1, 2 és 3 mm vastagságok, valamint 1,5 / 2,4 / 6 W/mK hővezető képességek szerepelnek. Az adott kombináció elérhetősége a választott változattól függ. A 20 × 130 × 3 mm / 6 W/mK kombináció nem érhető el a kínálatban.

Hány darab hővezető padot tartalmaz a csomagolás?

A csomagolás 1 db hővezető padot tartalmaz a választott méretben, vastagságban és hővezető képességgel. A pad zipzáras tasakban kerül szállításra. Rendelés előtt válassza ki a kívánt változatot.
