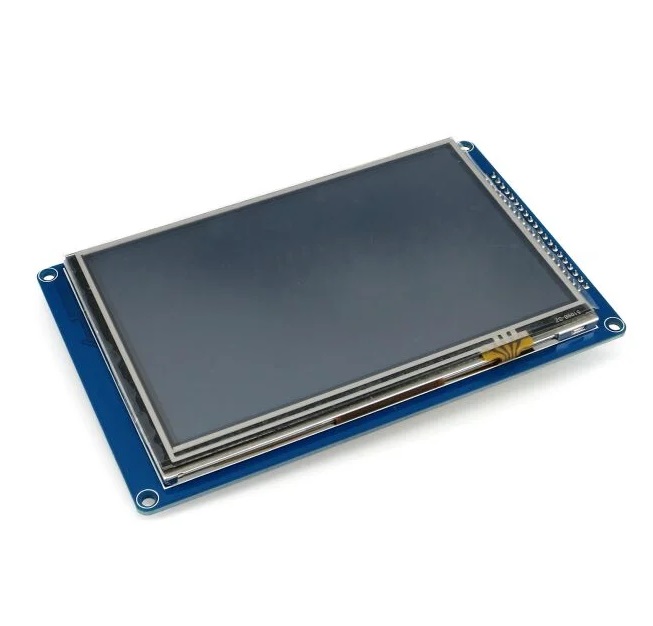

Az akár 5 hüvelykes, 800 x 480 pixeles felbontású színes érintőképernyő igazán könnyen kezelhető. Az UTFT könyvtár támogatásának köszönhetően a TFT kijelzőre képeket és alakzatokat rajzolhat, szöveget vagy különböző feliratokat írhat. A hátoldalon tápcsatlakozó pin-ek találhatók az egyszerű használat érdekében.
A kijelzőn van egy hely SD kártya számára, használhatja például az SD kártya könyvtárat. Egy shield-et is mellékeltünk, amely megkönnyíti a munkát a kijelzővel vagy ugyanazzal az érintőképernyővel.
Specifikációk:
Működési feszültség: 3,3V/5V
Felbontás: 800 x 480 képpont
Kijelző méretei: 5″
Meghajtó: SSD1963, párhuzamos kommunikációs interfész
Érintés: NINCS
Matej –
Ide vynikajúco. Tento display som pripojil ku doske STM32-WROOM-32D, ktorú som taktiež kúpil na tejto stránke. Mal som obavy, lebo to nie sú originály, ale len nejaké lacné čínske klony. No bol som milo prekvapený. Použil som Arduino IDE spolu s ESP32 knižnicou a pre prácu s týmto displejom som využil knižnicu TFT_eSPI od Bodmera.
Treba si však uvedomiť nasledujúce fakty:
– Je to displej s paralelným rozhraním a nie sériovým, teda potrebujete viac dostupných pinov z Vašej STM/Arduino dosky.
– Knižnica TFT_eSPI pracuje len v 8 bitovom režime, žiaľ 16 bitov nie je dostupných, zatiaľ (stav ku 05/2024).
– Pracuje na 3,3 V. Doska STM32-WROOM-32D je schopná napájať tento displej bez problémov.
– Pripájajú sa piny 3.3V, GND, RS, RD, WR, REST, CS, DB0, DB1, DB2, DB3, DB4, DB5, DB6, DB7.
– Pin LED_A sa pripája na napájacie napätie 3,3V. Ide o podsvietenie displeja.
– Keď budete nastavovať poradie PINov v knižnici TFT_eSPI, tak si všimnite v komentároch, že je potrebné pripájať displej len na piny 1 až 31. S vyššími pinami nevie rýchlo adresovať, resp. ide o piny určené pre input.
Dosť som sa vytrápil, kým sa mi podarilo nájsť správnu konštaláciu, kedy sa to rozbehlo. Dúfam, že Vám pomôžu tieto poznámky.
