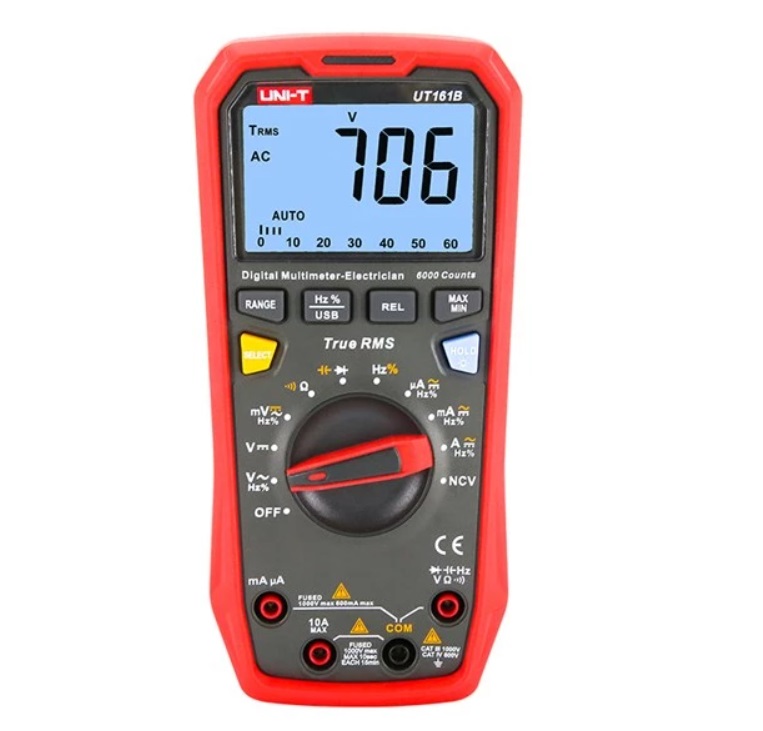

UNI-T multiméter UT161B

Leírás

Az UT161 sorozatú multiméterek megbízható, biztonságos, strapabíró és nagy pontosságú mérőműszerek. A multiméterek képesek AC és DC feszültségek mérésére 1000 V-ig, és hang-, illetve fényjelzéssel figyelmeztetnek a megengedett feszültség-, áram- vagy hőmérsékletértékek túllépése esetén. Lehetőség van érintés nélküli feszültségérzékelésre is (NCV funkció).
A csomag tartalmaz egy USB kábelt átalakítóval az adatok számítógépre történő átviteléhez. A készüléket négy darab AAA (R03) ceruzaelem táplálja, és automatikusan kikapcsol 15 perc inaktivitás után (ez a funkció ideiglenesen kikapcsolható). Az árammérő bemenetek üvegbiztosítékkal védettek, és a biztosítékok tesztelhetők a műszer felnyitása nélkül.

További információkért javasoljuk az adatlap áttanulmányozását.

Termék paraméterei:
– Teljes mértékben megfelel az IEC / EN61010-1 szabványnak, kettős szigeteléssel rendelkezik
– CAT III 1000V kategóriába sorolt – belső villamos telepítésekhez, beleértve a háromfázisú rendszereket
– CAT IV 600V kategóriába sorolt – külső villamos telepítésekhez (biztosítóelemek, belső telepítések kezdete)
– HTN típusú LCD kijelző ±6000 érték megjelenítésével
– A legtöbb mérési módban 3 frissítés/másodperc
– Automatikus vagy manuális tartományváltás
– Automatikus polaritásjelzés
– AC feszültség mérési tartomány: 60 mV / 1000 V
– AC áram mérési tartomány: 600 µA / 10 A
– DC feszültség mérési tartomány: 60 mV / 1000 V
– DC áram mérési tartomány: 600 µA / 10 A
– Ellenállásmérés: 600 Ω / 60 MΩ
– Kapacitásmérés: 60 nF / 66 mF
– Frekvenciamérés: 10 Hz / 10,00 MHz
– Kitöltési tényező mérése: 0,1% – 99,9%
– Dióda szilícium átmenet mérés
– Folytonosságvizsgálat
– Érintés nélküli feszültségérzékelés (NCV)
– Nagy pontosság
– TRMS – valódi effektív érték mérése AC feszültségnél és áramnál
– Relatív mérési mód
– MAX / MIN üzemmód
– OL jelzés tartomány túllépésekor
– USB kábel az adatok PC-re történő átviteléhez
– Túlfeszültség elleni védelem 1000 V felett
– µA és mA áram bemenet gyors olvadóbiztosítóval: FF600 mA H 1000 V, ø6 x 32 mm, CE
– 10A áram bemenet gyors olvadóbiztosítóval: FF11 / 1000V, ø10 x 38 mm, CE
– Bemeneti impedancia: mV tartományban kb. 1 GΩ, egyéb feszültségtartományokban 10 MΩ
– Dióda és félvezető átmenetek tesztelése 0–3 V feszültséggel, 1,2 mA tesztárammal
– Tápellátás: 4 db AAA (R03) 1,5V elem
– Gyenge elem jelzés
– Automatikus kikapcsolás 15 perc inaktivitás után
– Opcionálisan elérhető Bluetooth-adapter PC adatátvitelhez
– Mérhető 1 V/m intenzitású elektromágneses térben is, max. 5% hibával

Műszaki adatok:
(A pontosság 23 °C ± 5 °C hőmérsékleten, ≤75% relatív páratartalom mellett érvényes)

DC feszültségmérés (bemeneti impedancia: mV tartományban kb. 1 GΩ, más tartományokban kb. 10 MΩ):
(tartomány / felbontás / pontosság)
60,00 mV / 0,01 mV / ± (0,8 % + 5)
600,0 mV / 0,1 mV / ± (0,8 % + 3)
6,000 V / 0,001 V / ± (0,5 % + 3)
60,00 V / 0,01 V / ± (0,5 % + 3)
600,0 V / 0,1 V / ± (0,5 % + 3)
1000 V / 1 V / ± (1,0 % + 3)

AC feszültségmérés (bemeneti impedancia kb. 10 MΩ):
(Tartomány / felbontás / pontosság a 40 Hz – 500 Hz tartományban)
60,00 mV / 0,01 mV / ± (1,2 % + 5)
600,0 mV / 0,1 mV / ± (1,2 % + 5)
6,000 V / 0,001 V / ± (1,0 % + 3)
60,00 V / 0,01 V / ± (1,0 % + 3)
600,0 V / 0,1 V / ± (1,0 % + 3)
1000 V / 1 V / ± (1,2 % + 5)
Valódi RMS érték kijelzése

DC árammérés:
(Tartomány / felbontás / pontosság)
600,0 µA / 0,1 µA / ± (1,0 % + 2)
6000 µA / 1 µA / ± (1,0 % + 2)
60,00 mA / 10 µA / ± (1,0 % + 3)
600,0 mA / 0,1 mA / ± (1,0 % + 3)
6,000 A / 1 mA / ± (1,2 % + 5)
10,000 A / 10 mA / ± (1,2 % + 5)

AC árammérés (40 Hz – 500 Hz):
(Tartomány / felbontás / pontosság 40 Hz – 500 Hz tartományban)
600,0 µA / 0,1 µA / ± (1,2 % + 5)
6000 µA / 1 µA / ± (1,2 % + 5)
60,00 mA / 10 µA / ± (1,5 % + 5)
600,0 mA / 0,1 mA / ± (1,5 % + 5)
6,000 A / 1 mA / ± (2,0 % + 5)
10 A / 10 mA / ± (2,0 % + 5)
Valódi RMS érték kijelzése

Ellenállásmérés:
(Tartomány / felbontás / pontosság)
600,0 Ω / 0,1 Ω / ± (1,2 % + 2)
6,000 kΩ / 1 Ω / ± (1,0 % + 2)
60,00 kΩ / 10 Ω / ± (1,0 % + 2)
600,0 kΩ / 100 Ω / ± (1,0 % + 2)
6,000 MΩ / 1 kΩ / ± (1,2 % + 2)
60,00 MΩ / 10 kΩ / ± (2,0 % + 5)

Kapacitásmérés:
(Tartomány / felbontás / pontosság)
60,00 nF / 10 pF / ± (3,0 % + 5)
600,0 nF / 100 pF / ± (3,0 % + 5)
6,000 µF / 1 nF / ± (3,0 % + 5)
60,00 µF / 10 nF / ± (3,0 % + 5)
600,0 µF / 100 nF / ± (3,0 % + 5)
6,000 mF / 1 µF / ± (10 % + 5)
60,00 mF / 10 µF / ± (10 % + 5)

Frekvenciamérés:
(Tartomány / felbontás / pontosság)
10 Hz – 10 MHz / 0,01 Hz – 0,01 MHz / ± 0,1 % + 4

Kitöltési tényező mérése:
0,1 % – 99,9 % / 0,1 % / ± (2,0 % + 5)

– Diódák és félvezetők mérése:
0,12 – 2 V értéknél zöld LED világít: dióda rendben
0,12 V alatti értéknél piros LED világít: dióda hibás lehet
Normál feszültségesés: 0,500 – 0,800 V
Felbontás: 0,001 V

– Folytonosságvizsgálat:
≥70 Ω: szakadást jelez, nincs hangjelzés, piros LED
≤50 Ω: zárt áramkör, hangjelzés van, zöld LED
Túlterhelés elleni védelem: 1000 V
Felbontás: 0,1 Ω

Általános specifikációk:
– Működési hőmérséklet: 0 °C – 40 °C
– Relatív páratartalom: ≤75% 0–30 °C között, ≤50% 30–40 °C között
– Tárolási hőmérséklet: -10 °C – 50 °C
– Működési magasság: ≤2000 m
– Elektromágneses kompatibilitás: EN61326-1:2006, EN61326-2-2:2006
– Méretek: 186 × 89 × 49 mm
– Tömeg: 400 g
– Tanúsítványok és szabványok:
cETLus, CAT III 1000V, CAT IV 600V, kettős szigetelés, 1000 V túlfeszültség elleni védelem
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
UL STD.: 61010-1, 61010-2-030
CSA STD. C22.2 No. 61010-1, 61010-2-030, 61010-2-033

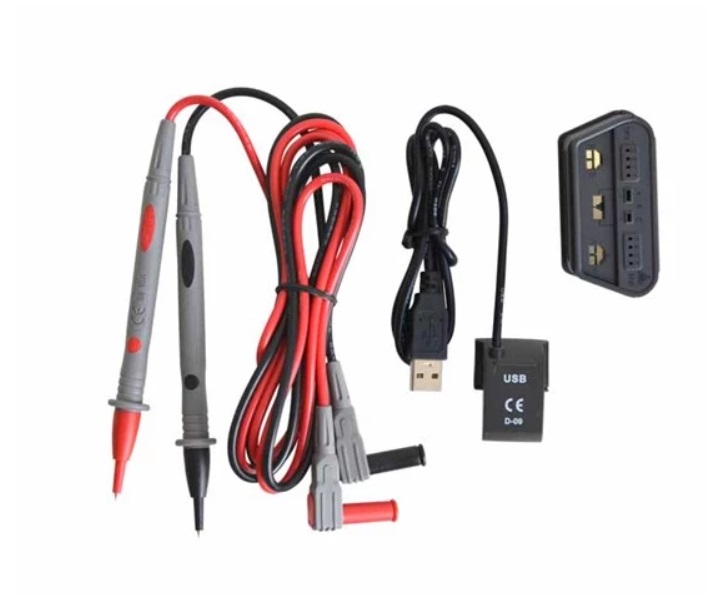

Csomag tartalma:
– UT161B multiméter tároló tokkal
– Aranyozott mérővezetékek (CAT III 1000V / CAT IV 600V)
– USB kábel PC-s adatátvitelhez
– Biztosíték F1: 6 × 32 mm FF 600 mA H 1000 V – a készülékben
– Biztosíték F2: 10 × 38 mm FF 11A H 1000 V – a készülékben
– 4 db AAA (R03) 1,5V elem
